CLIGNOTANTS (E1,P95,MODELE M E24) REFER TO FIG.26 (E-15) FOR E25,E39

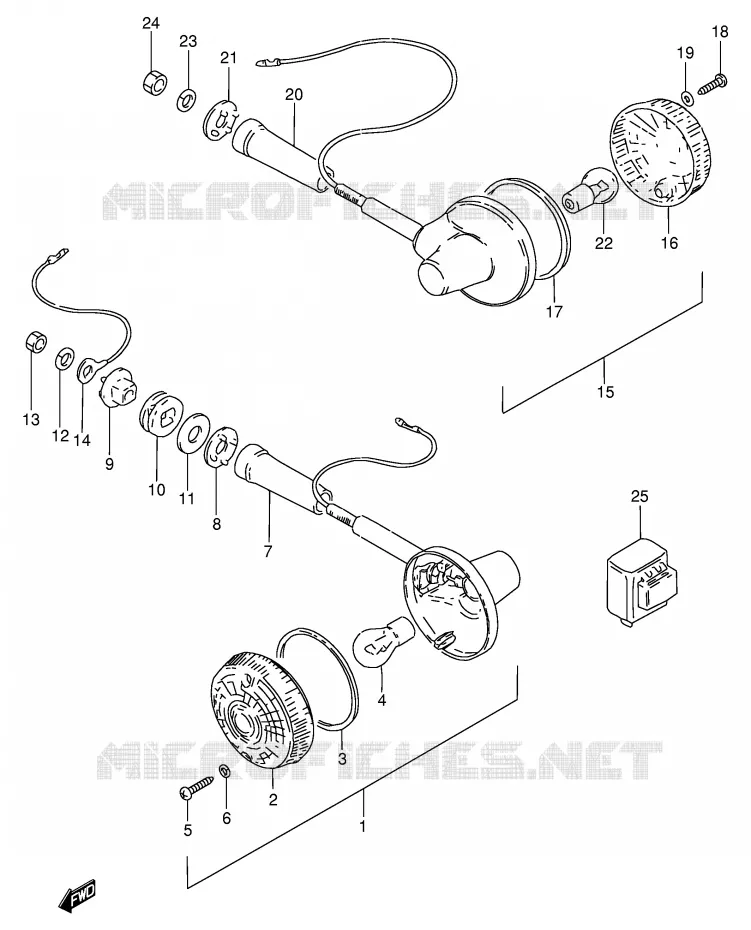

CLIGNOTANTS (E25,E39) POUR SUZUKI GN 250 1985

FEU ARRIERE (E22) REFER TO FIG.28 (F- 3) FOR E1,E2,E4,E24,E34,E53,P95

(1) 35603-47261-000

LAMP ASSY,RR TUR
LAMP ASSY, FRONT TURN SIGNAL

(2) 35652-39280-000

CABOCHON
VOYANT

(3) 35613-28620-000

JOINT
WASHER

(4) 09471-12045-000

BULB,12V,21W
BULB 12V35/25W

(5) 03211-04207-000

VIS
SCREW

(6) 35627-43010-000

GASKET,TURN SIGNAL SCREW
WASHER

(7) 35617-47230-000

COVER,TURN SIGNAL STAY
CAOUTCHOUC

(8) 35668-47290-000

CAOUTCHOUC
.CUSHION

(9) 35695-32401-000

ENTRETOISE
RONDELLE

(10) 35690-32201-000

CAOUTCHOUC
CUSHION

(11) 09160-10501-000

WASHER,10.5X30X2.3
WASHER, INNER

(12) 08321-01107-000

LOCK WASHER

(13) 08310-00107-000

NUT

(14) 36660-33000-000

FIL
WIRE,LEAD

(15) 35603-47281-999

CLIGNOTANT
LAMP ASSY, REAR TURN SIGNAL

(16) 35652-39280-000

CABOCHON
VOYANT

(17) 35613-28620-000

JOINT
WASHER

(18) 03211-04207-000

VIS
SCREW

(19) 35627-43010-000

GASKET,TURN SIGNAL SCREW
WASHER

(20) 35617-47230-000

COVER,TURN SIGNAL STAY
CAOUTCHOUC

(21) 35668-47290-000

CAOUTCHOUC
.CUSHION

(22) 09471-12045-000

BULB,12V,21W
BULB 12V35/25W

(23) 08321-01107-000

LOCK WASHER

(23) 08321-00107-000

LOCK WASHER

(24) 08310-00107-000

NUT

(25) 38610-31X50-000

BOITE CLIGNOTANTE
RELAY ASSY, TURN SIGNAL

	Référence	Désignation	Qté
# 1	35603-47261-000 3560347261000 3560347261000	LAMP ASSY, RR TUR LAMP ASSY, FRONT TURN SIGNAL	Non disponible	0,00 €
# 2	35652-39280-000 3565239280000 3565239280000	CABOCHON VOYANT	Non disponible	0,00 €
# 3	35613-28620-000 3561328620000 3561328620000	JOINT WASHER	5,42 €
# 4	09471-12045-000 0947112045000 0947112045000	BULB, 12V, 21W BULB 12V35/25W	6,36 €
# 5	03211-04207-000 0321104207000 0321104207000	VIS SCREW	1,81 €
# 6	35627-43010-000 3562743010000 3562743010000	GASKET, TURN SIGNAL SCREW WASHER	3,05 €
# 7	35617-47230-000 3561747230000 3561747230000	COVER, TURN SIGNAL STAY CAOUTCHOUC	Non disponible	0,00 €
# 8	35665-47210-000 3566547210000	CAOUTCHOUC .CUSHION	Non disponible	0,00 €
# 9	35695-32401-000 3569532401000 3569532401000	ENTRETOISE RONDELLE	6,47 €
# 10	35690-32200-000 35690-32201-000 3569032200000	CAOUTCHOUC CUSHION	23,06 €
# 11	09160-10006-000 09160-10501-000 0916010006000	WASHER, 10.5X30X2.3 WASHER, INNER	3,31 €
# 12	08321-21107-000 08321-01107-000 0832121107000	LOCK WASHER	2,65 €
# 13	08310-00107-000 0831000107000 0831000107000	NUT	3,12 €
# 14	36660-33000-000 3666033000000 3666033000000	FIL WIRE, LEAD	6,73 €
# 15	35603-47281-999 3560347281999 3560347281999	CLIGNOTANT LAMP ASSY, REAR TURN SIGNAL	Non disponible	0,00 €
# 16	35652-39280-000 3565239280000 3565239280000	CABOCHON VOYANT	Non disponible	0,00 €
# 17	35613-28620-000 3561328620000 3561328620000	JOINT WASHER	5,42 €
# 18	03211-04207-000 0321104207000 0321104207000	VIS SCREW	1,81 €
# 19	35627-43010-000 3562743010000 3562743010000	GASKET, TURN SIGNAL SCREW WASHER	3,05 €
# 20	35617-47230-000 3561747230000 3561747230000	COVER, TURN SIGNAL STAY CAOUTCHOUC	Non disponible	0,00 €
# 21	35665-47210-000 3566547210000	CAOUTCHOUC .CUSHION	Non disponible	0,00 €
# 22	09471-12045-000 0947112045000 0947112045000	BULB, 12V, 21W BULB 12V35/25W	6,36 €
# 23	08321-21107-000 08321-01107-000 0832121107000	LOCK WASHER	2,65 €
# 23	08321-00107-000 0832100107000 0832100107000	LOCK WASHER	Non disponible	0,00 €
# 24	08310-00107-000 0831000107000 0831000107000	NUT	3,12 €
# 25	38610-31310-000 38610-31X50-000 3861031310000	BOITE CLIGNOTANTE RELAY ASSY, TURN SIGNAL	64,40 €
