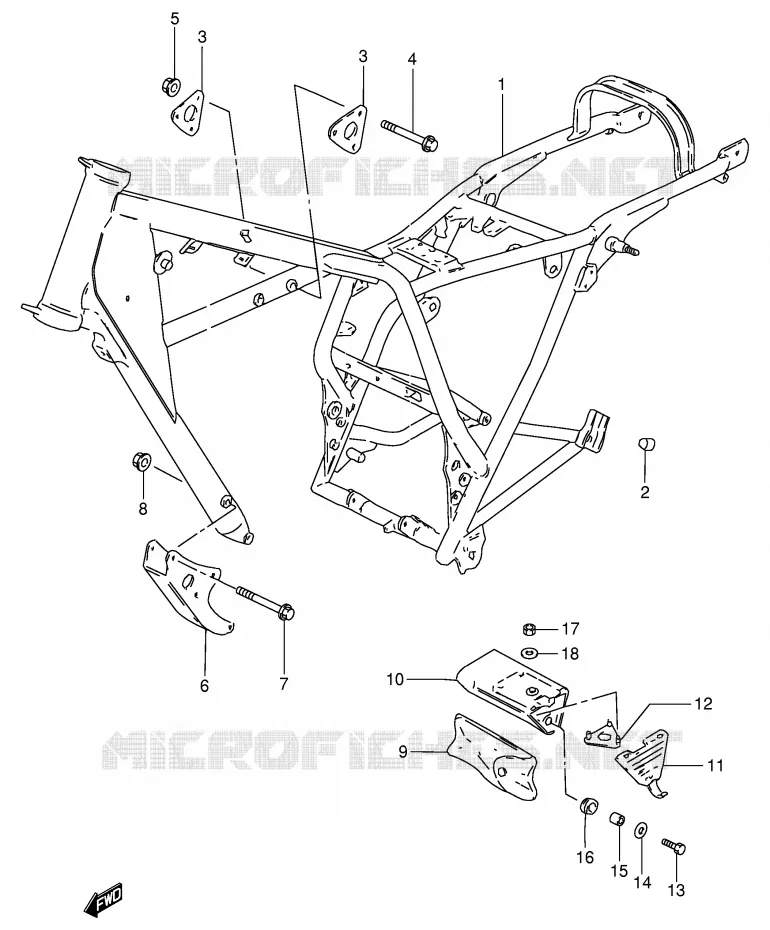

CADRE POUR SUZUKI GN 250 1985

REPOSE PIED

(1) 41100-38300-019

FRAME
FRAME (BLACK)

(1) 41100-38320-019

FRAME (BLACK)

(1) 41100-38330-019

FRAME (BLACK)

(1) 41100-38350-019

CADRE
FRAME (BLACK)

(1) 41100-38360-019

FRAME COMP
FRAME (BLACK)

(2) 09250-15010-000

PLUG,15X19X2
DISCONTINUED

(3) 41991-38200-000

SUPPORT MOTEUR
PLATE, UPPER

(3) 41991-38200-000

SUPPORT MOTEUR
PLATE, UPPER

(4) 01550-08507-000

VIS
.BOLT, AXLE HOLDER

(5) 08319-31087-000

NUT

(6) 41992-38300-019

SUPPORT MOTEUR
PLATE

(7) 01550-0865B-000

VIS
BOLT 8X65 (L:65)

(8) 08319-31087-000

NUT

(9) 09800-21021-000

TOOL ASSY

(10) 47431-05300-000

BOITE A OUTILS
BAC A OUTILS

(11) 47432-05300-000

COUVERCLE
CAP

(12) 47440-05301-000

SUPPORT
WASHER,THRUST

(13) 01500-06167-000

VIS
BOLT

(14) 09160-06077-000

WASHER,6.5X20X1.2
WASHER (6.5X20X1.2) REFER TO FIG.8A (C-6) FOR MODE REFER TO FIG.8B (C-7) FOR MODE

(15) 09180-06038-000

SPACER,6.1X9X7.5
RONDELLE

(16) 09320-08510-000

CUSHION

(17) 08310-00067-000

NUT
ECROU *

(17) 08310-0006A-000

ECROU
NUT

(18) 08322-0106A-000

RONDELLE
WASHER

	Référence	Désignation	Qté
# 1	41100-38300-019 4110038300019 4110038300019	FRAME FRAME (BLACK)	Non disponible	0,00 €
# 1	41100-38320-019 4110038320019 4110038320019	FRAME (BLACK)	Non disponible	0,00 €
# 1	41100-38330-019 4110038330019 4110038330019	FRAME (BLACK)	Non disponible	0,00 €
# 1	41100-38350-019 4110038350019 4110038350019	CADRE FRAME (BLACK)	Non disponible	0,00 €
# 1	41100-38360-019 4110038360019 4110038360019	FRAME COMP FRAME (BLACK)	Non disponible	0,00 €
# 2	09250-15007-000 09250-15010-000 0925015007000	PLUG, 15X19X2 DISCONTINUED	2,63 €
# 3	41991-38200-000 4199138200000 4199138200000	SUPPORT MOTEUR PLATE, UPPER	Non disponible	0,00 €
# 4	01517-08508-000 01550-08507-000 0151708508000	VIS .BOLT, AXLE HOLDER	4,82 €
# 5	08319-31087-000 0831931087000 0831931087000	NUT	3,43 €
# 6	41992-38300-000 41992-38300-019 4199238300000	SUPPORT MOTEUR PLATE	18,73 €
# 7	01517-08658-000 01550-0865B-000 0151708658000	VIS BOLT 8X65 (L:65)	5,76 €
# 8	08319-31087-000 0831931087000 0831931087000	NUT	3,43 €
# 9	09800-00245-000 0980000245000	TOOL ASSY	Non disponible	0,00 €
# 10	47431-05300-000 4743105300000 4743105300000	BOITE A OUTILS BAC A OUTILS	29,06 €
# 11	47432-05300-000 4743205300000 4743205300000	COUVERCLE CAP	7,74 €
# 12	47440-05301-000 4744005301000 4744005301000	SUPPORT WASHER, THRUST	8,70 €
# 13	01500-06167-000 0150006167000 0150006167000	VIS BOLT	3,36 €
# 14	09160-06027-000 09160-06077-000 0916006027000	WASHER, 6.5X20X1.2 WASHER (6.5X20X1.2) REFER TO FIG.8A (C-6) FOR MODE REFER TO FIG.8B (C-7) FOR MODE	2,75 €
# 15	09180-06038-000 0918006038000 0918006038000	SPACER, 6.1X9X7.5 RONDELLE	2,36 €
# 16	09320-08021-000 09320-08510-000 0932008021000	CUSHION	2,36 €
# 17	08310-22067-000 08310-00067-000 0831022067000	NUT ECROU *	2,60 €
# 17	08310-00063-000 0831000063000	ECROU NUT	Non disponible	0,00 €
# 18	08322-01063-000 08322-0106A-000 0832201063000	RONDELLE WASHER	3,20 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
