Vue éclatée

CARTER

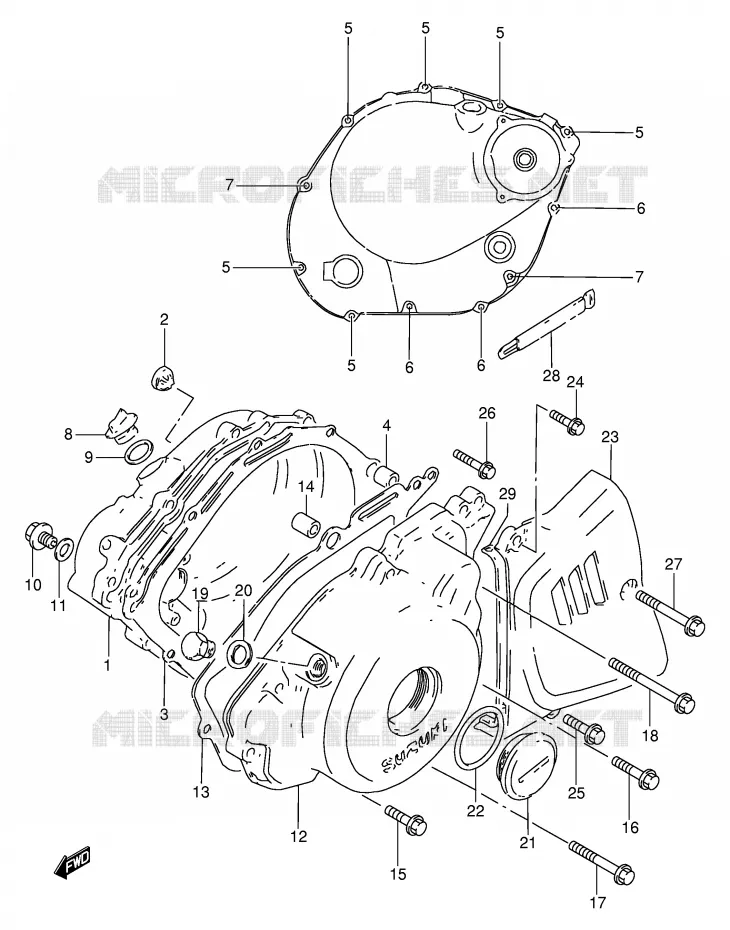

CARTER POUR SUZUKI GN 250 1985

VILEBREQUIN

(1) 11340-38302-000

BARRIERE,EMBRAYAGE
CARTER EMBRAYAGE

(2) 11971-45010-000

VOYANT D'HUILE
LENS, OIL LEVEL

(3) 11482-38312-000

JOINT D'EMBRAYAGE
DISCONTINUED

(4) 04211-13189-000

GOUPILLE
.CRANKCASE DOWEL PIN

(5) 01547-06257-000

VIS
BOLT 6X25

(5) 01547-06257-000

VIS
BOLT 6X25

(5) 01547-06257-000

VIS
BOLT 6X25

(5) 01547-06257-000

VIS
BOLT 6X25

(5) 01547-06257-000

VIS
BOLT 6X25

(5) 01547-06257-000

VIS
BOLT 6X25

(6) 01547-06357-000

VIS
BOLT,L:35

(6) 01547-06357-000

VIS
BOLT,L:35

(6) 01547-06357-000

VIS
BOLT,L:35

(7) 01547-06457-000

VIS
BOLT (6X45)

(7) 01547-06457-000

VIS
BOLT (6X45)

(8) 09259-20007-000

PLUG
PLUG, OIL FILLER

(9) 09280-17003-000

O RING D:3.1 ID:16.8
O RING

(10) 09247-14026-000

PLUG
PLUG,14X12

(11) 09168-14004-000

GASKET 14X19.2X2
WASHER

(12) 11351-38300-000

CARTER
COVER, MAGNETO

(13) 11483-37D00-000

JOINT D'ALLUMAGE
JOINT ALLUMAGE

(14) 04211-13189-000

GOUPILLE
.CRANKCASE DOWEL PIN

(15) 01547-06257-000

VIS
BOLT 6X25

(16) 01547-06357-000

VIS
BOLT,L:35

(17) 01547-06507-000

VIS
BOULON

(18) 01547-06607-000

VIS
BOLT

(19) 09247-12104-000

PLUG
PLUG, T.D.C

(20) 09168-12002-000

GASKET,12.1X16.2X3.7
WASHER

(21) 09259-36011-000

PLUG
SCREW

(22) 09280-33004-000

O RING D:3.1 ID:32.7
O RING

(23) 11361-38300-000

CARTER
COVER,ENGINE SPROCKET

(24) 01547-05207-000

VIS
BOLT (5X20)

(25) 01547-05257-000

VIS
BOLT (5X25)

(26) 01547-05307-000

VIS
BOLT (5X30)

(27) 01547-05457-000

VIS
BOLT (5X45)

(28) 09407-18302-000

CLAMP
CLAMP, CARBURETOR AIR VENT

(29) 11362-38300-000

CARTER
DAMPER, SPROCKET COVER

	Référence	Désignation	Qté
# 1	11340-38302-000 1134038302000 1134038302000	BARRIERE, EMBRAYAGE CARTER EMBRAYAGE	247,32 €
# 2	11971-45010-000 1197145010000 1197145010000	VOYANT D'HUILE LENS, OIL LEVEL	21,29 €
# 3	11482-38310-000 11482-38312-000 1148238310000	JOINT D'EMBRAYAGE DISCONTINUED	34,97 €
# 4	09206-13001-000 04211-13189-000 0920613001000	GOUPILLE .CRANKCASE DOWEL PIN	3,12 €
# 5	01547-06257-000 0154706257000 0154706257000	VIS BOLT 6X25	2,88 €
# 6	01547-06357-000 0154706357000 0154706357000	VIS BOLT, L:35	2,88 €
# 7	01547-06457-000 0154706457000 0154706457000	VIS BOLT (6X45)	3,43 €
# 8	09259-20007-000 0925920007000 0925920007000	PLUG PLUG, OIL FILLER	9,49 €
# 9	09280-17003-000 0928017003000 0928017003000	O RING D:3.1 ID:16.8 O RING	1,92 €
# 10	09247-14012-000 09247-14026-000 0924714012000	PLUG PLUG, 14X12	5,76 €
# 11	09168-14004-000 0916814004000 0916814004000	GASKET 14X19.2X2 WASHER	2,40 €
# 12	11351-38300-000 1135138300000 1135138300000	CARTER COVER, MAGNETO	159,84 €
# 13	11483-37D00-000 1148337D00000 1148337D00000	JOINT D'ALLUMAGE JOINT ALLUMAGE	20,66 €
# 14	09206-13001-000 04211-13189-000 0920613001000	GOUPILLE .CRANKCASE DOWEL PIN	3,12 €
# 15	01547-06257-000 0154706257000 0154706257000	VIS BOLT 6X25	2,88 €
# 16	01547-06357-000 0154706357000 0154706357000	VIS BOLT, L:35	2,88 €
# 17	01547-06507-000 0154706507000 0154706507000	VIS BOULON	3,43 €
# 18	01547-06607-000 0154706607000 0154706607000	VIS BOLT	4,15 €
# 19	09247-12104-000 0924712104000 0924712104000	PLUG PLUG, T.D.C	3,94 €
# 20	09168-12002-000 0916812002000 0916812002000	GASKET, 12.1X16.2X3.7 WASHER	2,36 €
# 21	09259-36011-000 0925936011000 0925936011000	PLUG SCREW	23,40 €
# 22	09280-33004-000 0928033004000 0928033004000	O RING D:3.1 ID:32.7 O RING	2,60 €
# 23	11361-38300-000 1136138300000 1136138300000	CARTER COVER, ENGINE SPROCKET	113,40 €
# 24	01547-05207-000 0154705207000 0154705207000	VIS BOLT (5X20)	2,92 €
# 25	01547-05257-000 0154705257000 0154705257000	VIS BOLT (5X25)	2,92 €
# 26	01547-05307-000 0154705307000 0154705307000	VIS BOLT (5X30)	2,92 €
# 27	01547-05457-000 0154705457000 0154705457000	VIS BOLT (5X45)	3,62 €
# 28	09407-11301-000 09407-18302-000 0940711301000	CLAMP CLAMP, CARBURETOR AIR VENT	3,42 €
# 29	11362-38300-000 1136238300000 1136238300000	CARTER DAMPER, SPROCKET COVER	4,72 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
