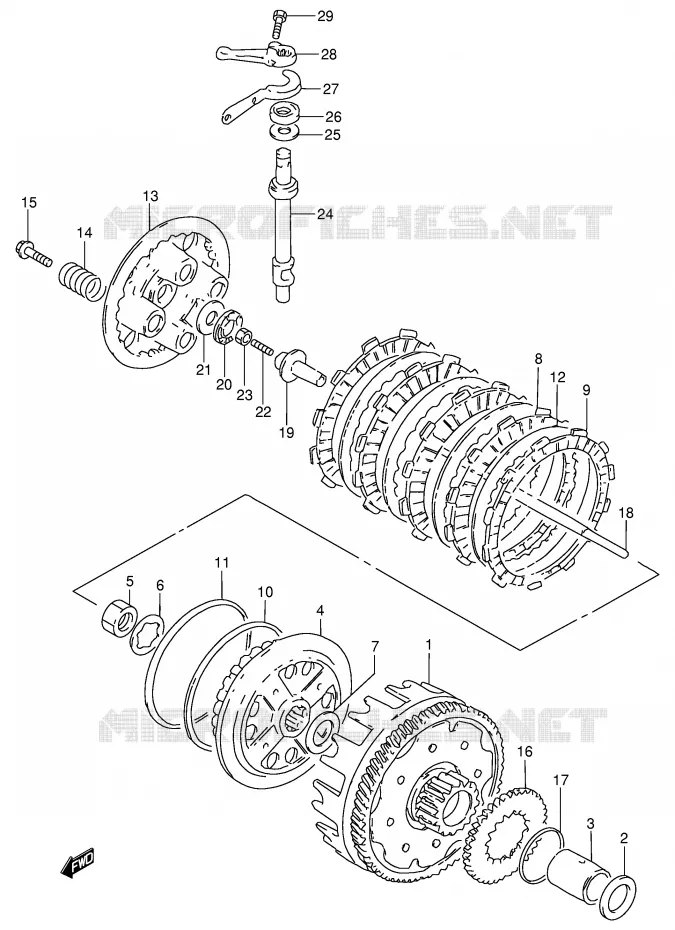

Vue éclatée

POMPE A HUILE

EMBRAYAGE POUR SUZUKI GN 250 1985

TRANSMISSION

(1) 21200-38202-000

CLOCHE D'EMBRAYAGE
GEAR, PRIMARY DRIVEN

(2) 08211-22363-000

WASHER,THRUST
WASHER

(3) 09180-22024-000

SPACER 22X28X37.5
RONDELLE

(4) 21411-38201-000

NOIX
DISCONTINUED

(5) 09140-22005-000

NUT 22MM
NUT

(6) 09167-22010-000

WASHER,LOCK
LOCK WASHER

(7) 08211-22363-000

WASHER,THRUST
WASHER

(8) 21441-37430-000

DISQUE D'EMBRAYAGE
PLATE, DRIVE (ID:116)

(9) 21442-37401-000

DISQUE D'EMBRAYAGE
PLATE, DRIVE (ID:120)

(10) 21471-37400-000

DISQUE
SEAT, WAVE WASHER (T:1.4)

(11) 09164-00004-000

WASHER,110.5X119X0.90
WASHER,WAVE

(12) 21451-14A00-000

DISQUE D'EMBRAYAGE ACIER
PLATE, CLUTCH DRIVEN (T:1.6)

(13) 21462-27A00-000

DISQUE PRESSION

(14) 09440-19007-000

SPRING

(15) 09116-06168-000

BOLT (6X16)

(16) 16321-38210-000

PIGNON
GEAR, OIL PUMP DRIVE (NT:38)

(17) 09380-50001-000

CIRCLIP

(18) 23110-38201-000

TIGE EMBRAYAGE
ROD, PUSH

(19) 23121-38201-000

POUSSOIR
PIECE

(20) 09263-15003-000

CAGE A AIGUILLES
THRUST BEARING (15X28X2)

(21) 09160-15045-000

WASHER
WASHER (15.5X28X1)

(22) 09134-06010-000

SCREW

(23) 09140-06023-000

NUT

(23) 08310-00067-000

NUT
ECROU *

(24) 23122-38200-000

AXE
CAM SHAFT

(25) 09160-14054-000

WASHER,14.5X22X1.0

(26) 09283-12015-000

OIL SEAL 12X22X9

(27) 23117-38200-000

SUPPORT
PLATE, OIL SEAL

(28) 23271-45400-000

LEVIER
ARM, RELEASE

(29) 01500-06207-000

VIS
BOLT

	Référence	Désignation	Qté
# 1	21200-38201-000 21200-38202-000 2120038201000	CLOCHE D'EMBRAYAGE GEAR, PRIMARY DRIVEN	259,21 €
# 2	08211-22363-000 0821122363000 0821122363000	WASHER, THRUST WASHER	4,55 €
# 3	09180-22024-000 0918022024000 0918022024000	SPACER 22X28X37.5 RONDELLE	21,79 €
# 4	21411-38200-000 21411-38201-000 2141138200000	NOIX DISCONTINUED	97,70 €
# 5	09140-22005-000 0914022005000 0914022005000	NUT 22MM NUT	4,75 €
# 6	09167-22010-000 0916722010000 0916722010000	WASHER, LOCK LOCK WASHER	5,76 €
# 7	08211-22363-000 0821122363000 0821122363000	WASHER, THRUST WASHER	4,55 €
# 8	21441-37400-000 21441-37430-000 2144137400000	DISQUE D'EMBRAYAGE PLATE, DRIVE (ID:116)	19,73 €
# 9	21442-37401-000 2144237401000 2144237401000	DISQUE D'EMBRAYAGE PLATE, DRIVE (ID:120)	16,38 €
# 10	21471-37400-000 2147137400000 2147137400000	DISQUE SEAT, WAVE WASHER (T:1.4)	12,91 €
# 11	09164-00004-000 0916400004000 0916400004000	WASHER, 110.5X119X0.90 WASHER, WAVE	14,33 €
# 12	21451-37400-000 21451-14A00-000 2145137400000	DISQUE D'EMBRAYAGE ACIER PLATE, CLUTCH DRIVEN (T:1.6)	8,76 €
# 13	21462-38200-000 21462-27A00-000 2146238200000	DISQUE PRESSION	66,70 €
# 14	09440-19007-000 0944019007000 0944019007000	SPRING	3,62 €
# 15	09116-06016-000 09116-06168-000 0911606016000	BOLT (6X16)	3,79 €
# 16	16321-38200-000 16321-38210-000 1632138200000	PIGNON GEAR, OIL PUMP DRIVE (NT:38)	30,58 €
# 17	09380-50001-000 0938050001000 0938050001000	CIRCLIP	2,35 €
# 18	23110-38201-000 2311038201000 2311038201000	TIGE EMBRAYAGE ROD, PUSH	15,83 €
# 19	23121-38200-000 23121-38201-000 2312138200000	POUSSOIR PIECE	24,34 €
# 20	09263-15003-000 0926315003000 0926315003000	CAGE A AIGUILLES THRUST BEARING (15X28X2)	12,31 €
# 21	09160-15045-000 0916015045000 0916015045000	WASHER WASHER (15.5X28X1)	6,00 €
# 22	09134-06010-000 0913406010000 0913406010000	SCREW	4,66 €
# 23	08310-22067-000 08310-00067-000 0831022067000	NUT ECROU *	2,60 €
# 23	09140-06023-000 0914006023000 0914006023000	NUT	3,05 €
# 24	23122-38200-000 2312238200000 2312238200000	AXE CAM SHAFT	62,48 €
# 25	09160-14003-000 09160-14054-000 0916014003000	WASHER, 14.5X22X1.0	2,40 €
# 26	09285-12002-000 0928512002000	OIL SEAL 12X22X9	Non disponible	0,00 €
# 27	23117-38200-000 2311738200000 2311738200000	SUPPORT PLATE, OIL SEAL	5,65 €
# 28	23271-45400-000 2327145400000 2327145400000	LEVIER ARM, RELEASE	Non disponible	0,00 €
# 29	01500-06207-000 0150006207000 0150006207000	VIS BOLT	3,05 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
