ENSEMBLE LEVIER - COMMODO DROIT

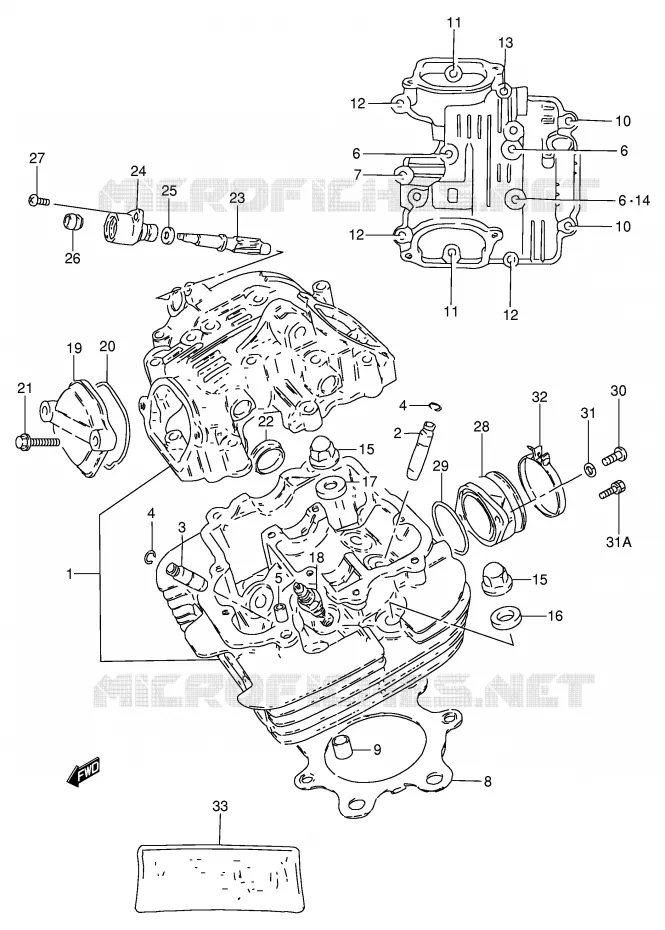

CULASSE POUR SUZUKI GN 250 1985

CYLINDRE

(1) 11100-38204-000

TETE DE CYLINDRE
CULASSE

(2) 11115-38270-000

GUIDE DE SOUPAPE

(3) 11115-05270-000

GUIDE DE SOUPAPE

(4) 09381-10004-000

CIRCLIP
RING, VALVE GUIDE

(4) 09381-10004-000

CIRCLIP
RING, VALVE GUIDE

(5) 09206-08001-000

PIN,6.2X8X11
PIN 16X10

(6) 01550-0660A-000

VIS
.BOLT (6X60)

(6) 01550-0660A-000

VIS
.BOLT (6X60)

(6) 01550-0660A-000

VIS
.BOLT (6X60)

(6) 01550-0660A-000

VIS
.BOLT (6X60)
VIS

(6) 01550-0660A-000

VIS
.BOLT (6X60)
VIS

(6) 01550-0660A-000

VIS
.BOLT (6X60)
VIS

(6) 01550-0660A-000

VIS
BOLT

(6) 01550-0660A-000

VIS
BOLT

(6) 01550-0660A-000

VIS
BOLT

(6) 01550-0660A-000

VIS
BOLT
VIS

(6) 01550-0660A-000

VIS
BOLT
VIS

(6) 01550-0660A-000

VIS
BOLT
VIS

(7) 01550-06307-000

VIS
BOLT, SHAFT EX

(8) 11141-38201-000

JOINT
DISCONTINUED

(9) 04211-13189-000

GOUPILLE
.CRANKCASE DOWEL PIN

(10) 09103-06052-000

BOLT 6X115

(10) 09103-06052-000

BOLT 6X115

(11) 01550-06307-000

VIS
BOLT, SHAFT EX

(11) 01550-06307-000

VIS
BOLT, SHAFT EX

(11) 01550-06307-000

VIS
BOLT, SHAFT EX
VIS

(11) 01550-06307-000

VIS
BOLT, SHAFT EX
VIS

(11) 01550-0630A-000

VIS
BOLT,CAM CHAIN TENSIONER

(11) 01550-0630A-000

VIS
BOLT,CAM CHAIN TENSIONER

(11) 01550-0630A-000

VIS
BOLT,CAM CHAIN TENSIONER
VIS

(11) 01550-0630A-000

VIS
BOLT,CAM CHAIN TENSIONER
VIS

(12) 01550-06457-000

VIS
.BOLT (6X45)

(12) 01550-06457-000

VIS
.BOLT (6X45)

(12) 01550-06457-000

VIS
.BOLT (6X45)

(12) 01550-06457-000

VIS
.BOLT (6X45)
VIS

(12) 01550-06457-000

VIS
.BOLT (6X45)
VIS

(12) 01550-06457-000

VIS
.BOLT (6X45)
VIS

(12) 01550-06457-000

VIS
BOLT (6X45)

(12) 01550-06457-000

VIS
BOLT (6X45)

(12) 01550-06457-000

VIS
BOLT (6X45)

(13) 01550-0660A-000

VIS
.BOLT (6X60)

(14) 09168-06023-000

GASKET,5.8X13X1.2
WASHER

(15) 09159-10026-000

NUT

(15) 09159-10026-000

NUT

(16) 09160-10039-000

WASHER

(17) 09168-10017-000

GASKET,HEAD NUT
WASHER

(18) 09482-00399-000

SPARK PLUG DR8EA
SPARK PLUG (NGK,D8EA)

(18) 09482-00149-000

SPARK PLUG DR8ES-L
SPARK PLUG (NGK,DR8ES-L)

(19) 11175-38202-000

CAPSULE, SERVICE
CAP, INSPECTION

(20) 09280-55003-000

O RING

(21) 01500-06257-000

VIS
BOLT (FLANGE)

(21) 01550-0625A-000

VIS
BOLT

(22) 09241-30004-000

PLUG
PLUG, HEAD

(23) 26431-37401-000

PIGNON

(24) 26441-49000-000

BAGUE
SLEEVE

(25) 26451-45000-000

JOINT

(26) 09289-05002-000

OIL SEAL

(27) 09128-05101-000

BOLT(5X12)
SCREW

(28) 13110-38200-000

PIPE ADMISSION
PIPE D'ADMISSION

(29) 09280-40020-000

O RING (D:2.4,ID:39.7)

(30) 02112-06167-000

VIS
SCREW

(31) 08321-01067-000

WASHER,LOCK
.LOCK WASHER

(31A) 02112-3616B-000

VIS
SCREW

(32) 09402-52208-000

CLAMP

(32) 09402-52306-000

CLAMP

(33) 11401-38820-000

POCHETTE DE JOINTS
DISCONTINUED

	Référence	Désignation	Qté
# 1	11100-38202-000 1110038202000	TETE DE CYLINDRE CULASSE	Non disponible	0,00 €
# 2	11115-38270-000 1111538270000 1111538270000	GUIDE DE SOUPAPE	32,56 €
# 3	11115-05270-000 1111505270000 1111505270000	GUIDE DE SOUPAPE	38,78 €
# 4	09381-10004-000 0938110004000 0938110004000	CIRCLIP RING, VALVE GUIDE	1,81 €
# 5	09206-08001-000 0920608001000 0920608001000	PIN, 6.2X8X11 PIN 16X10	2,41 €
# 6	01517-06608-000 01550-0660A-000 0151706608000	VIS .BOLT (6X60)	4,26 €
# 7	01517-06307-000 01550-06307-000 0151706307000	VIS BOLT, SHAFT EX	3,78 €
# 8	11141-38200-000 11141-38201-000 1114138200000	JOINT DISCONTINUED	27,00 €
# 9	09206-13001-000 04211-13189-000 0920613001000	GOUPILLE .CRANKCASE DOWEL PIN	3,12 €
# 10	09103-06052-000 0910306052000 0910306052000	BOLT 6X115	5,76 €
# 11	01517-06307-000 01550-06307-000 0151706307000	VIS BOLT, SHAFT EX	3,78 €
# 11	01550-06303-000 01550-0630A-000 0155006303000	VIS BOLT, CAM CHAIN TENSIONER	3,40 €
# 12	01517-06458-000 01550-06457-000 0151706458000	VIS .BOLT (6X45)	3,94 €
# 13	01517-06608-000 01550-0660A-000 0151706608000	VIS .BOLT (6X60)	4,26 €
# 14	09168-06023-000 0916806023000 0916806023000	GASKET, 5.8X13X1.2 WASHER	2,88 €
# 15	09159-10026-000 0915910026000 0915910026000	NUT	8,83 €
# 16	09160-10039-000 0916010039000 0916010039000	WASHER	3,23 €
# 17	09168-10017-000 0916810017000 0916810017000	GASKET, HEAD NUT WASHER	4,52 €
# 18	09482-00144-000 09482-00399-000 0948200144000	SPARK PLUG DR8EA SPARK PLUG (NGK, D8EA)	5,05 €
# 18	09482-00149-000 0948200149000 0948200149000	SPARK PLUG DR8ES-L SPARK PLUG (NGK, DR8ES-L)	5,05 €
# 19	11175-38202-000 1117538202000 1117538202000	CAPSULE, SERVICE CAP, INSPECTION	19,46 €
# 20	09280-55003-000 0928055003000 0928055003000	O RING	4,34 €
# 21	01517-06257-000 01500-06257-000 0151706257000	VIS BOLT (FLANGE)	3,59 €
# 21	01550-06257-000 01550-0625A-000 0155006257000	VIS BOLT	2,88 €
# 22	09241-30004-000 0924130004000 0924130004000	PLUG PLUG, HEAD	8,53 €
# 23	26431-37401-000 2643137401000 2643137401000	PIGNON	41,80 €
# 24	26441-49000-000 2644149000000 2644149000000	BAGUE SLEEVE	33,41 €
# 25	26451-45000-000 2645145000000 2645145000000	JOINT	7,96 €
# 26	09289-05002-000 0928905002000 0928905002000	OIL SEAL	10,22 €
# 27	09128-05101-000 0912805101000 0912805101000	BOLT(5X12) SCREW	1,76 €
# 28	13110-38200-000 1311038200000 1311038200000	PIPE ADMISSION PIPE D'ADMISSION	39,90 €
# 29	09280-40003-000 09280-40020-000 0928040003000	O RING (D:2.4, ID:39.7)	3,13 €
# 30	02112-06167-000 0211206167000 0211206167000	VIS SCREW	2,88 €
# 31	08321-21067-000 08321-01067-000 0832121067000	WASHER, LOCK .LOCK WASHER	2,71 €
# 31A	02112-36163-000 02112-3616B-000 0211236163000	VIS SCREW	3,42 €
# 32	09402-52208-000 0940252208000 0940252208000	CLAMP	7,76 €
# 32	09402-52306-000 0940252306000 0940252306000	CLAMP	6,96 €
# 33	11400-38827-000 1140038827000	POCHETTE DE JOINTS DISCONTINUED	Non disponible	0,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
