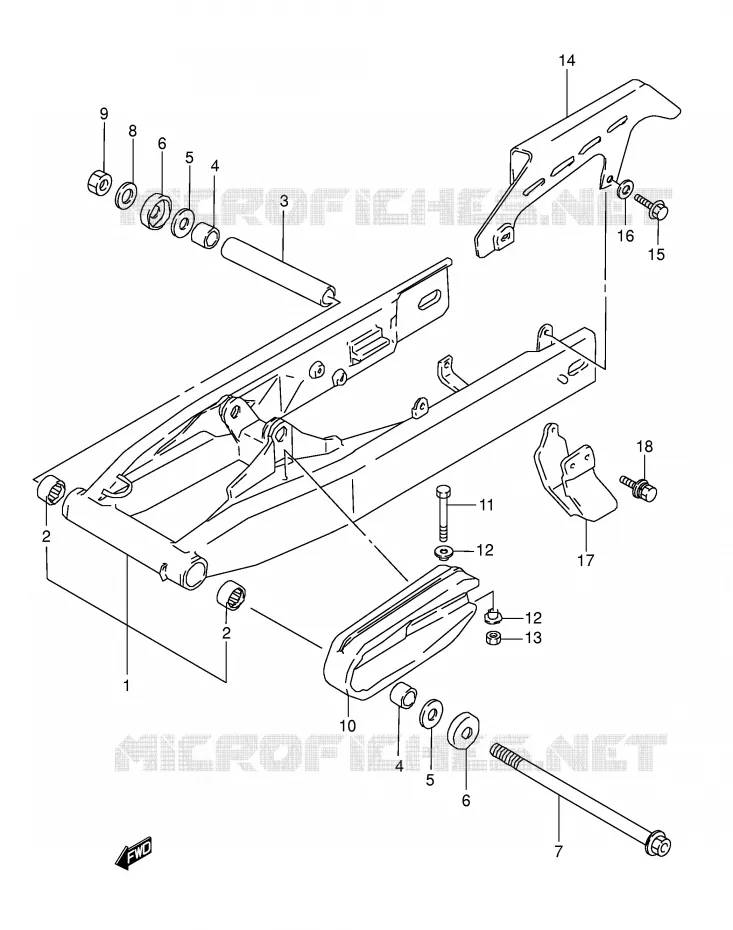

BRAS OSCILLANT ARRIERE POUR SUZUKI DR 800 1993

BIELLETTE DE SUSPENSION ARRIERE

(1) 61000-31D02-13L

BRAS OSCILLANT

(2) 09263-22022-000

ROLLER BEARING 22X29X20
BEARING

(2) 09263-22022-000

ROLLER BEARING 22X29X20
BEARING

(3) 61282-14A00-000

ENTRETOISE
SPACER,12X17X60

(4) 61251-32410-000

BAGUE
ENTRETOISE

(4) 61251-32410-000

BAGUE
ENTRETOISE

(5) 08211-16341-000

WASHER,THRUST
WASHER

(5) 08211-16341-000

WASHER,THRUST
WASHER

(6) 61262-14A01-000

SEAL
DUST SEAL, PIVOT

(6) 61262-14A01-000

SEAL
DUST SEAL, PIVOT

(6) 61262-14A01-000

SEAL
DUST SEAL, PIVOT
SEAL

(6) 61262-14A01-000

SEAL
DUST SEAL, PIVOT
SEAL

(7) 61211-12D10-000

AXE
SHAFT, PIVOT

(8) 08322-01167-000

WASHER

(9) 08319-2116A-000

ECROU
NUT

(10) 61273-31D01-000

PROTECTION DE BRAS

(11) 61275-31D00-000

BOULON

(12) 09169-06068-000

WASHER

(12) 09169-06068-000

WASHER

(13) 08319-3105A-000

ECROU
NUT

(14) 61311-36A00-000

CARTER CHAINE
CASE, CHAIN (BLACK)

(15) 01550-0610B-000

VIS
PLUG, OIL GALLERY

(16) 09169-06026-000

RONDELLE
WASHER

(17) 61341-14A03-000

GUIDE CHAINE
GUIDE

(18) 09118-06106-000

BOLT

	Référence	Désignation	Qté
# 1	61000-31D01-13L 6100031D0113L	BRAS OSCILLANT	Non disponible	0,00 €
# 2	09263-22022-000 0926322022000 0926322022000	ROLLER BEARING 22X29X20 BEARING	34,40 €
# 3	61282-14A00-000 6128214A00000 6128214A00000	ENTRETOISE SPACER, 12X17X60	Non disponible	0,00 €
# 4	61251-32410-000 6125132410000 6125132410000	BAGUE ENTRETOISE	14,76 €
# 5	08211-16341-000 0821116341000 0821116341000	WASHER, THRUST WASHER	3,62 €
# 6	61262-14A00-000 61262-14A01-000 6126214A00000	SEAL DUST SEAL, PIVOT	8,64 €
# 7	61211-12D10-000 6121112D10000 6121112D10000	AXE SHAFT, PIVOT	Non disponible	0,00 €
# 8	08322-01163-000 08322-01167-000 0832201163000	WASHER	2,65 €
# 9	08319-21165-000 08319-2116A-000 0831921165000	ECROU NUT	9,40 €
# 10	61273-31D00-000 6127331D00000	PROTECTION DE BRAS	Non disponible	0,00 €
# 11	61275-31D00-000 6127531D00000 6127531D00000	BOULON	Non disponible	0,00 €
# 12	09169-06068-000 0916906068000 0916906068000	WASHER	Non disponible	0,00 €
# 13	08319-31053-000 08319-3105A-000 0831931053000	ECROU NUT	4,66 €
# 14	61311-36A00-000 6131136A00000 6131136A00000	CARTER CHAINE CASE, CHAIN (BLACK)	Non disponible	0,00 €
# 15	01517-06105-000 01550-0610B-000 0151706105000	VIS PLUG, OIL GALLERY	2,95 €
# 16	09169-06026-000 0916906026000 0916906026000	RONDELLE WASHER	2,90 €
# 17	61341-14A03-000 6134114A03000 6134114A03000	GUIDE CHAINE GUIDE	29,88 €
# 18	09118-06031-000 09118-06106-000 0911806031000	BOLT	2,96 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au BRAS OSCILLANT ARRIERE de votre Suzuki DR 800 S de DR. Nous restons à votre disposition pour toute question.
