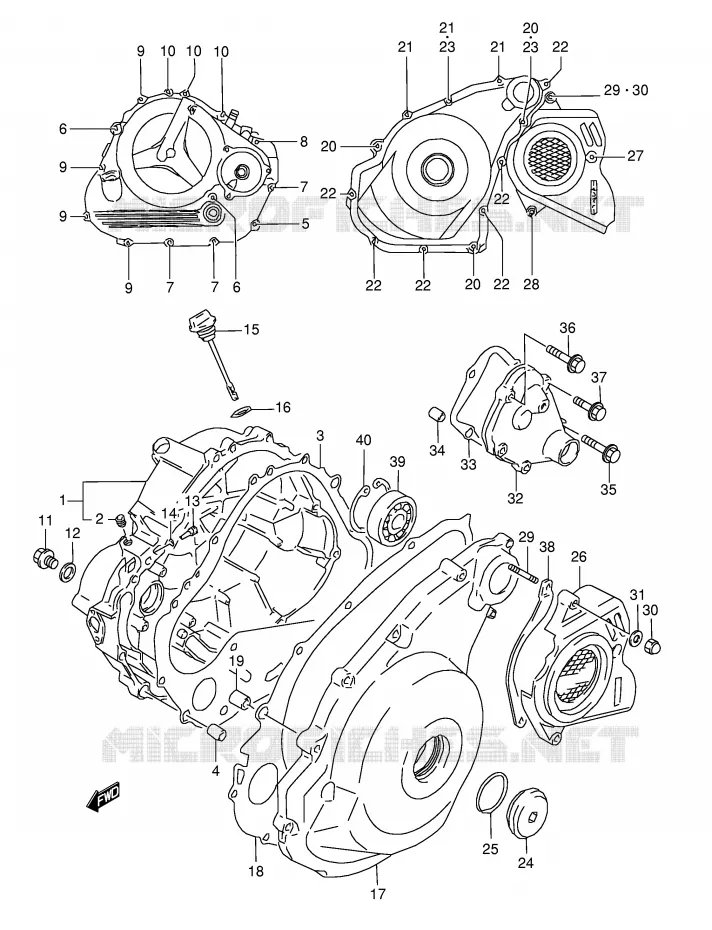

Vue éclatée

CARTER

CARTER POUR SUZUKI DR 800 1993

VILEBREQUIN

(1) 11340-44B02-20H

BARRIERE,EMBRAYAGE
CARTER EMBRAYAGE

(2) 09246-05006-000

PLUG
.PLUG, OIL GALLERY

(3) 11482-44B10-000

JOINT D'EMBRAYAGE
GASKET, CLUTCH COVER

(4) 04211-13189-000

GOUPILLE
PIN 16X10

(5) 01547-06607-000

VIS
BOLT

(6) 01547-06507-000

VIS
BOLT

(6) 01547-06507-000

VIS
BOLT

(7) 01547-06457-000

VIS
BOLT

(7) 01547-06457-000

VIS
BOLT

(7) 01547-06457-000

VIS
BOLT

(8) 01547-06407-000

VIS
BOLT

(9) 01547-06307-000

VIS
BOLT

(9) 01547-06307-000

VIS
BOLT

(9) 01547-06307-000

VIS
BOLT

(9) 01547-06307-000

VIS
BOLT

(10) 01547-06257-000

VIS
BOLT

(10) 01547-06257-000

VIS
BOLT

(11) 09247-14015-000

PLUG
BOLT

(12) 09168-14002-000

GASKET,13.8X18.8X0.4

(13) 09493-36003-000

JET,AIR
JET, OIL GALLERY

(14) 09280-04004-000

O RING(D:1.2,ID:4.0)
O RING

(15) 11970-44B30-000

JAUGE D'HUILE
GAUGE, OIL LEVEL

(16) 09280-17003-000

O RING D:3.1 ID:16.8
O RING

(17) 11351-44B11-20H

CARTER
COVER, MAGNETO

(18) 11483-44B11-000

JOINT ALLUMAGE

(19) 04211-13189-000

GOUPILLE
PIN 16X10

(20) 01547-06457-000

VIS
BOLT

(20) 01547-06457-000

VIS
BOLT

(20) 01547-06457-000

VIS
BOLT

(21) 01547-06357-000

VIS
BOLT

(21) 01547-06357-000

VIS
BOLT

(22) 01547-06257-000

VIS
BOLT

(22) 01547-06257-000

VIS
BOLT

(22) 01547-06257-000

VIS
BOLT

(22) 01547-06257-000

VIS
BOLT

(22) 01547-06257-000

VIS
BOLT

(23) 09168-06024-000

GASKET
GASKET (5.8X11X1.2)

(23) 09168-06024-000

GASKET
GASKET (5.8X11X1.2)

(23) 09168-06023-000

GASKET (5.8X13X1.2)

(23) 09168-06023-000

GASKET (5.8X13X1.2)

(24) 09259-36016-20H

PLUG,SHAFT HOLE
SCREW

(25) 09280-33004-000

O RING D:3.1 ID:32.7
O RING

(26) 11360-44B00-20H

CARTER
COVER,ENGINE SPROCKET

(27) 01547-06307-000

VIS
BOLT

(28) 01547-06257-000

VIS
BOLT

(29) 09108-06107-XC0

BOLT,STUD
STUD

(29) 09108-06107-XC0

BOLT,STUD
STUD

(29) 09108-06107-XC0

BOLT,STUD
STUD
BOLT,STUD

(29) 09108-06107-XC0

BOLT,STUD
STUD
BOLT,STUD

(30) 08313-10067-000

NUT

(30) 08313-10067-000

NUT

(31) 08322-0106A-000

RONDELLE
WASHER

(32) 11371-44B00-20H

CARTER
COUVERCLE

(33) 11485-44B10-000

JOINT

(34) 04211-09129-000

GOUPILLE
PIN 16X10

(35) 01547-0630B-000

VIS
BOLT

(35) 01547-06307-000

VIS
BOLT

(36) 01547-0625B-000

VIS
BOLT

(36) 01547-06257-000

VIS
BOLT

(37) 01547-0616B-000

VIS
BOLT

(37) 01547-06167-000

VIS
BOLT

(38) 27641-44B01-000

PLAQUE
RONDELLE LTZ400 K3

(39) 09262-12001-000

BEARING,12X28X8
BEARING, STARTER PINION

(40) 08331-41289-000

CIRCLIP

	Référence	Désignation	Qté
# 1	11340-44B02-20H 1134044B0220H 1134044B0220H	BARRIERE, EMBRAYAGE CARTER EMBRAYAGE	Non disponible	0,00 €
# 2	09246-05001-000 09246-05006-000 0924605001000	PLUG .PLUG, OIL GALLERY	5,12 €
# 3	11482-44B10-000 1148244B10000 1148244B10000	JOINT D'EMBRAYAGE GASKET, CLUTCH COVER	Non disponible	0,00 €
# 4	04211-13189-000 0421113189000 0421113189000	GOUPILLE PIN 16X10	3,12 €
# 5	01547-06607-000 0154706607000 0154706607000	VIS BOLT	4,15 €
# 6	01547-06507-000 0154706507000 0154706507000	VIS BOLT	3,43 €
# 7	01547-06457-000 0154706457000 0154706457000	VIS BOLT	3,43 €
# 8	01547-06407-000 0154706407000 0154706407000	VIS BOLT	3,62 €
# 9	01547-06307-000 0154706307000 0154706307000	VIS BOLT	2,88 €
# 10	01547-06257-000 0154706257000 0154706257000	VIS BOLT	2,88 €
# 11	09247-14015-000 0924714015000 0924714015000	PLUG BOLT	5,54 €
# 12	09168-14002-000 0916814002000 0916814002000	GASKET, 13.8X18.8X0.4	2,34 €
# 13	09493-36003-000 0949336003000 0949336003000	JET, AIR JET, OIL GALLERY	Non disponible	0,00 €
# 14	09280-04004-000 0928004004000 0928004004000	O RING(D:1.2, ID:4.0) O RING	1,85 €
# 15	11970-44B30-000 1197044B30000 1197044B30000	JAUGE D'HUILE GAUGE, OIL LEVEL	Non disponible	0,00 €
# 16	09280-17003-000 0928017003000 0928017003000	O RING D:3.1 ID:16.8 O RING	1,92 €
# 17	11351-44B11-20H 1135144B1120H 1135144B1120H	CARTER COVER, MAGNETO	Non disponible	0,00 €
# 18	11483-44B11-000 1148344B11000 1148344B11000	JOINT ALLUMAGE	36,43 €
# 19	04211-13189-000 0421113189000 0421113189000	GOUPILLE PIN 16X10	3,12 €
# 20	01547-06457-000 0154706457000 0154706457000	VIS BOLT	3,43 €
# 21	01547-06357-000 0154706357000 0154706357000	VIS BOLT	2,88 €
# 22	01547-06257-000 0154706257000 0154706257000	VIS BOLT	2,88 €
# 23	09168-06023-000 0916806023000 0916806023000	GASKET (5.8X13X1.2)	2,88 €
# 23	09168-06024-000 0916806024000 0916806024000	GASKET GASKET (5.8X11X1.2)	3,05 €
# 24	09259-36016-20H 092593601620H 092593601620H	PLUG, SHAFT HOLE SCREW	17,69 €
# 25	09280-33004-000 0928033004000 0928033004000	O RING D:3.1 ID:32.7 O RING	2,60 €
# 26	11360-44B00-20H 1136044B0020H 1136044B0020H	CARTER COVER, ENGINE SPROCKET	Non disponible	0,00 €
# 27	01547-06307-000 0154706307000 0154706307000	VIS BOLT	2,88 €
# 28	01547-06257-000 0154706257000 0154706257000	VIS BOLT	2,88 €
# 29	09108-06107-000 09108-06107-XC0 0910806107000	BOLT, STUD STUD	4,74 €
# 30	08313-10067-000 0831310067000 0831310067000	NUT	Non disponible	0,00 €
# 31	08322-01067-000 0832201067000	RONDELLE WASHER	Non disponible	0,00 €
# 32	11371-44B00-20H 1137144B0020H 1137144B0020H	CARTER COUVERCLE	Non disponible	0,00 €
# 33	11485-44B10-000 1148544B10000 1148544B10000	JOINT	Non disponible	0,00 €
# 34	04211-09129-000 0421109129000 0421109129000	GOUPILLE PIN 16X10	2,36 €
# 35	01547-06303-000 01547-0630B-000 0154706303000	VIS BOLT	4,15 €
# 35	01547-06307-000 0154706307000 0154706307000	VIS BOLT	2,88 €
# 36	01547-06253-000 01547-0625B-000 0154706253000	VIS BOLT	3,67 €
# 36	01547-06257-000 0154706257000 0154706257000	VIS BOLT	2,88 €
# 37	01547-06163-000 01547-0616B-000 0154706163000	VIS BOLT	3,46 €
# 37	01547-06167-000 0154706167000 0154706167000	VIS BOLT	2,39 €
# 38	27641-44B01-000 2764144B01000 2764144B01000	PLAQUE RONDELLE LTZ400 K3	Non disponible	0,00 €
# 39	09262-12001-000 0926212001000 0926212001000	BEARING, 12X28X8 BEARING, STARTER PINION	26,86 €
# 40	08331-41286-000 08331-41289-000 0833141286000	CIRCLIP	3,08 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CARTER de votre Suzuki DR 800 S de DR. Nous restons à votre disposition pour toute question.
