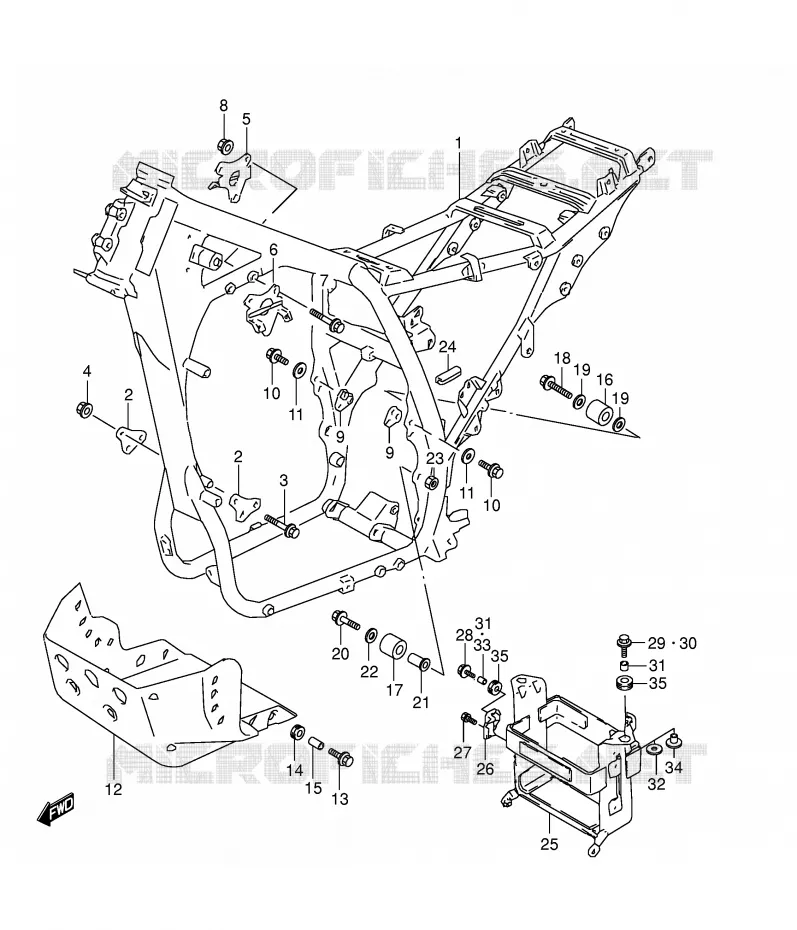

Vue éclatée

CADRE POUR SUZUKI DR 800 1993

REPOSE PIED

(1) 41100-31D01-28W

FRAME
FRAME (WHITE)

(1) 41100-31D01-24K

CADRE

(1) 41100-31D01-28W

FRAME
FRAME (WHITE)

(2) 41911-44B00-019

SUPPORT MOTEUR

(2) 41911-44B00-019

SUPPORT MOTEUR

(3) 09103-08569-000

BOLT,8X70
BOLT, FRONT

(4) 09159-08034-000

NUT

(5) 41890-44B02-019

PLAQUE

(6) 41990-44B02-019

SUPPORT MOTEUR

(7) 09103-08332-000

BOLT

(8) 09159-08034-000

NUT

(9) 41950-44B00-019

PATTE

(9) 41950-44B00-019

PATTE

(10) 01550-0825A-000

VIS
.BOLT, LOWER RH

(10) 01550-0825A-000

VIS
.BOLT, LOWER RH

(10) 01550-0825A-000

VIS
.BOLT, LOWER RH
VIS

(10) 01550-0825A-000

VIS
.BOLT, LOWER RH
VIS

(10) 01550-0825A-000

VIS

(10) 01550-0825A-000

VIS

(10) 01550-0825A-000

VIS
VIS

(10) 01550-0825A-000

VIS
VIS

(11) 08321-0108B-000

RONDELLE
LOCK WASHER

(11) 08321-0108B-000

RONDELLE
LOCK WASHER

(11) 08321-0108B-000

RONDELLE
LOCK WASHER
RONDELLE

(11) 08321-0108B-000

RONDELLE
LOCK WASHER
RONDELLE

(11) 08321-0108B-000

RONDELLE
LOCK WASHER

(11) 08321-0108B-000

RONDELLE
LOCK WASHER

(11) 08321-0108B-000

RONDELLE
LOCK WASHER
RONDELLE

(11) 08321-0108B-000

RONDELLE
LOCK WASHER
RONDELLE

(12) 42511-44B00-30H

SABOT
PROTECTOR, ENGINE (WHITE)

(13) 01500-06207-000

VIS
BOLT

(14) 09320-09016-000

CUSHION

(15) 09180-06263-000

SPACER,6.5X9X9
ENTRETOISE *

(16) 43910-27C11-000

CAGE A AIGUILLES

(17) 43911-01B10-000

ROULETTE CHAINE
ROLLER, CHAIN LOWER

(18) 09103-08083-000

BOLT 8X41
BOLT, UPPER

(19) 08211-08121-000

WASHER,THRUST
WASHER

(19) 08211-08121-000

WASHER,THRUST
WASHER

(20) 09103-10197-000

BOLT,10X52
BOLT, LOWER

(21) 43916-44B00-000

ENTRETOISE
SPACER, LOWER

(22) 08211-10221-000

WASHER,THRUST
WASHER

(23) 08319-3110A-000

ECROU
NUT (BLACK)

(24) 94635-19C00-000

JOINT
MOLDING, BREATHER TUBE

(25) 41540-31D01-000

SUPPORT
HOLDER, BATTERY

(26) 41550-31D00-000

BOITIER

(27) 01570-0610A-000

VIS
BOLT, SIDE

(28) 01500-06207-000

VIS
BOLT 6X20

(29) 01500-06257-000

VIS
BOLT, UPPER (6X25)

(30) 09116-06093-000

BOLT
BOTL (6X25)

(31) 09180-06038-000

SPACER,6.1X9X7.5
RONDELLE

(31) 09180-06038-000

SPACER,6.1X9X7.5
RONDELLE

(32) 09160-06077-000

WASHER,6.5X20X1.2
WASHER (6.5X20X1.2) REFER TO FIG.8A (C-6) FOR MODE REFER TO FIG.8B (C-7) FOR MODE

(33) 09180-06038-000

SPACER,6.1X9X7.5
SPACER 6.1X14X7.2

(34) 09169-06065-000

RONDELLE
SPACER, UPPER LOWER

(35) 09320-08510-000

CUSHION

(35) 09320-08510-000

CUSHION

(35) 09320-08510-000

CUSHION
CUSHION

(35) 09320-08510-000

CUSHION
CUSHION

	Référence	Désignation	Qté
# 1	41100-31D00-28W 4110031D0028W	FRAME FRAME (WHITE)	Non disponible	0,00 €
# 1	41100-31D01-24K 4110031D0124K 4110031D0124K	CADRE	Non disponible	0,00 €
# 1	41100-31D01-28W 4110031D0128W 4110031D0128W	FRAME FRAME (WHITE)	Non disponible	0,00 €
# 2	41911-44B00-019 4191144B00019 4191144B00019	SUPPORT MOTEUR	Non disponible	0,00 €
# 3	09103-08293-000 09103-08569-000 0910308293000	BOLT, 8X70 BOLT, FRONT	4,91 €
# 4	09159-08103-000 09159-08034-000 0915908103000	NUT	2,39 €
# 5	41890-44B02-019 4189044B02019 4189044B02019	PLAQUE	Non disponible	0,00 €
# 6	41990-44B02-019 4199044B02019 4199044B02019	SUPPORT MOTEUR	Non disponible	0,00 €
# 7	09103-08307-000 09103-08332-000 0910308307000	BOLT	5,54 €
# 8	09159-08103-000 09159-08034-000 0915908103000	NUT	2,39 €
# 9	41950-44B00-019 4195044B00019 4195044B00019	PATTE	Non disponible	0,00 €
# 10	01517-08254-000 01550-0825A-000 0151708254000	VIS .BOLT, LOWER RH	2,95 €
# 11	08321-01083-000 08321-0108B-000 0832101083000	RONDELLE LOCK WASHER	3,23 €
# 12	42511-44B00-30H 4251144B0030H 4251144B0030H	SABOT PROTECTOR, ENGINE (WHITE)	Non disponible	0,00 €
# 13	09116-06010-000 01500-06207-000 0911606010000	VIS BOLT	3,05 €
# 14	09320-09016-000 0932009016000 0932009016000	CUSHION	2,88 €
# 15	09180-06011-000 09180-06263-000 0918006011000	SPACER, 6.5X9X9 ENTRETOISE *	2,88 €
# 16	43910-27C11-000 4391027C11000 4391027C11000	CAGE A AIGUILLES	72,36 €
# 17	43911-01B10-000 4391101B10000 4391101B10000	ROULETTE CHAINE ROLLER, CHAIN LOWER	24,59 €
# 18	09103-08083-000 0910308083000 0910308083000	BOLT 8X41 BOLT, UPPER	5,44 €
# 19	08211-08121-000 0821108121000 0821108121000	WASHER, THRUST WASHER	2,78 €
# 20	09103-10197-000 0910310197000 0910310197000	BOLT, 10X52 BOLT, LOWER	Non disponible	0,00 €
# 21	43916-44B00-000 4391644B00000 4391644B00000	ENTRETOISE SPACER, LOWER	Non disponible	0,00 €
# 22	08211-10221-000 0821110221000 0821110221000	WASHER, THRUST WASHER	2,88 €
# 23	08319-31105-000 08319-3110A-000 0831931105000	ECROU NUT (BLACK)	3,25 €
# 24	94635-19C00-000 9463519C00000 9463519C00000	JOINT MOLDING, BREATHER TUBE	Non disponible	0,00 €
# 25	41540-31D00-000 4154031D00000	SUPPORT HOLDER, BATTERY	Non disponible	0,00 €
# 26	41550-31D00-000 4155031D00000 4155031D00000	BOITIER	Non disponible	0,00 €
# 27	01570-06103-000 01570-0610A-000 0157006103000	VIS BOLT, SIDE	2,62 €
# 28	09116-06011-000 01500-06207-000 0911606011000	VIS BOLT 6X20	3,05 €
# 29	09116-06047-000 01500-06257-000 0911606047000	VIS BOLT, UPPER (6X25)	3,59 €
# 30	09116-06093-000 0911606093000 0911606093000	BOLT BOTL (6X25)	2,62 €
# 31	09180-06038-000 0918006038000 0918006038000	SPACER, 6.1X9X7.5 RONDELLE	2,36 €
# 32	09160-06027-000 09160-06077-000 0916006027000	WASHER, 6.5X20X1.2 WASHER (6.5X20X1.2) REFER TO FIG.8A (C-6) FOR MODE REFER TO FIG.8B (C-7) FOR MODE	2,75 €
# 33	09180-06038-000 0918006038000 0918006038000	SPACER, 6.1X9X7.5 SPACER 6.1X14X7.2	2,36 €
# 34	41570-19C00-000 09169-06065-000 4157019C00000	RONDELLE SPACER, UPPER LOWER	5,18 €
# 35	09320-08021-000 09320-08510-000 0932008021000	CUSHION	2,36 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CADRE de votre Suzuki DR 800 S de DR. Nous restons à votre disposition pour toute question.
