FILTRE A AIR

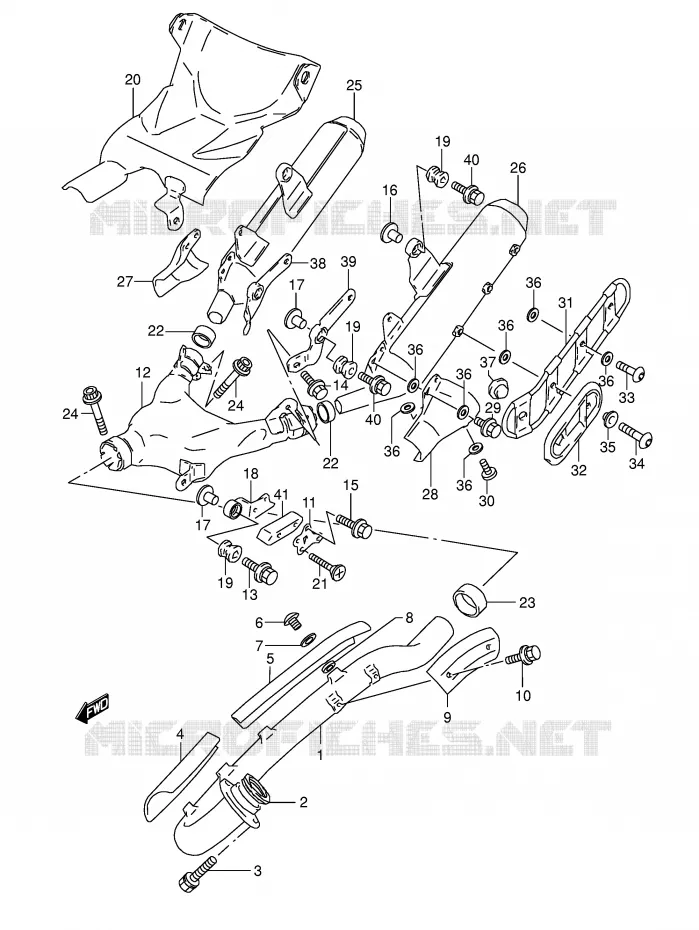

SILENCIEUX (MODELE M) POUR SUZUKI DR 800 1993

SILENCIEUX (MODELE N / P / R / S / T)

(1) 14150-31D10-000

TUBE ECHAPPEMENT
COUDE ECHAPPEMENT

(2) 14181-44B00-000

JOINT
BRIDE ECHAPPEMENT

(3) 01570-0825A-000

VIS
BOLT

(4) 14180-31D00-000

GRILLE TUBE ECHAPPEMENT

(5) 14180-44B20-000

GRILLE TUBE ECHAPPEMENT

(6) 09139-06076-000

SCREW,6X10
BOLT

(6) 09139-06076-000

SCREW,6X10
BOLT

(7) 09160-06082-000

WASHER,6.5X13X1.0
WASHER (6.5X13X1)

(8) 09168-06120-000

GASKET,5.8X13X1.4
WASHER

(9) 14782-44B01-000

PLATE, HEAT GUARD

(10) 01580-0610A-000

VIS
BOLT

(11) 14751-31D00-000

PLAQUETTE
PIECE

(12) 14210-31D00-000

RACCORD ECHAPPEMENT

(13) 09118-08145-000

BOLT,M8X40
BOLT,8X40

(14) 09103-10256-000

BOLT
VIS

(15) 01550-0616B-000

VIS
BOLT

(16) 09180-08151-000

ENTRETOISE 8.6X12X17.5
RONDELLE

(17) 09180-08168-000

SPACER
RONDELLE

(17) 09180-08168-000

SPACER
RONDELLE

(18) 14745-31D02-000

RUPTEUR

(19) 09320-12043-000

SILENT-BLOC
CUSHION

(19) 09320-12043-000

SILENT-BLOC
CUSHION

(19) 09320-12043-000

SILENT-BLOC
CUSHION

(20) 14730-31D00-000

PROTECTION CHALEUR
PIECE

(21) 02122-0635B-000

VIS
SCREW

(22) 14771-14D00-000

JOINT
CONNECTOR

(22) 14771-14D00-000

JOINT
CONNECTOR

(23) 14771-44B00-000

JOINT
CONNECTOR

(24) 09103-08222-000

VIS
BOLT,8X40

(24) 09103-08222-000

VIS
BOLT,8X40

(25) 14305-31D50-000

POT D'ECHAPPEMENT
MUFFLER, RH

(26) 14306-31D50-000

POT D'ECHAPPEMENT
MUFFLER, LH

(27) 14786-31D10-000

COUVERCLE
PIECE

(28) 14796-31D10-000

COUVERCLE
PIECE

(29) 01550-0612B-000

VIS
BOLT

(30) 09139-06076-000

SCREW,6X10
BOLT

(31) 14710-31D10-000

PROTECTEUR

(32) 14792-31D00-000

COUVERCLE

(33) 09139-06078-000

SCREW,6X10
BOLT

(34) 09139-06079-000

SCREW
SCREW,6X12

(35) 09169-06011-000

RONDELLE
WASHER

(36) 09168-06121-000

GASKET,5.8X13X1.8(NA)
WASHER

(36) 09168-06121-000

GASKET,5.8X13X1.8(NA)
WASHER

(36) 09168-06121-000

GASKET,5.8X13X1.8(NA)
WASHER

(36) 09168-06121-000

GASKET,5.8X13X1.8(NA)
WASHER

(36) 09168-06121-000

GASKET,5.8X13X1.8(NA)
WASHER

(36) 09168-06121-000

GASKET,5.8X13X1.8(NA)
WASHER

(37) 09321-10018-000

CUSHION

(38) 14765-31D00-000

SUPPORT

(39) 14775-31D00-000

GRILLE DE POT

(40) 09118-08145-000

BOLT,M8X40
BOLT,8X40

(40) 09118-08145-000

BOLT,M8X40
BOLT,8X40

(41) 61348-14D00-000

GUIDE CHAINE
GUARD, CHAIN TOUCH

	Référence	Désignation	Qté
# 1	14150-31D00-000 1415031D00000	TUBE ECHAPPEMENT COUDE ECHAPPEMENT	Non disponible	0,00 €
# 2	14181-44B00-000 1418144B00000 1418144B00000	JOINT BRIDE ECHAPPEMENT	Non disponible	0,00 €
# 3	01570-08253-000 01570-0825A-000 0157008253000	VIS BOLT	3,59 €
# 4	14180-31D00-000 1418031D00000 1418031D00000	GRILLE TUBE ECHAPPEMENT	Non disponible	0,00 €
# 5	14180-44B20-000 1418044B20000 1418044B20000	GRILLE TUBE ECHAPPEMENT	Non disponible	0,00 €
# 6	09139-06076-000 0913906076000 0913906076000	SCREW, 6X10 BOLT	3,67 €
# 7	09160-06082-000 0916006082000 0916006082000	WASHER, 6.5X13X1.0 WASHER (6.5X13X1)	2,09 €
# 8	09168-06120-000 0916806120000 0916806120000	GASKET, 5.8X13X1.4 WASHER	4,15 €
# 9	14782-44B01-000 1478244B01000 1478244B01000	PLATE, HEAT GUARD	Non disponible	0,00 €
# 10	01580-06103-000 0158006103000	VIS BOLT	Non disponible	0,00 €
# 11	14751-31D00-000 1475131D00000 1475131D00000	PLAQUETTE PIECE	7,92 €
# 12	14210-31D00-000 1421031D00000 1421031D00000	RACCORD ECHAPPEMENT	Non disponible	0,00 €
# 13	09118-08145-000 0911808145000 0911808145000	BOLT, M8X40 BOLT, 8X40	7,74 €
# 14	09103-10256-000 0910310256000 0910310256000	BOLT VIS	Non disponible	0,00 €
# 15	01550-06163-000 01550-0616B-000 0155006163000	VIS BOLT	3,42 €
# 16	09180-08151-000 0918008151000 0918008151000	ENTRETOISE 8.6X12X17.5 RONDELLE	7,74 €
# 17	09180-08168-000 0918008168000 0918008168000	SPACER RONDELLE	8,81 €
# 18	14745-31D02-000 1474531D02000 1474531D02000	RUPTEUR	Non disponible	0,00 €
# 19	09320-12043-000 0932012043000 0932012043000	SILENT-BLOC CUSHION	10,12 €
# 20	14730-31D00-000 1473031D00000 1473031D00000	PROTECTION CHALEUR PIECE	Non disponible	0,00 €
# 21	02122-06353-000 02122-0635B-000 0212206353000	VIS SCREW	3,85 €
# 22	14771-14D00-000 1477114D00000 1477114D00000	JOINT CONNECTOR	30,19 €
# 23	14771-44B00-000 1477144B00000 1477144B00000	JOINT CONNECTOR	29,76 €
# 24	09103-08222-000 0910308222000 0910308222000	VIS BOLT, 8X40	3,62 €
# 25	14305-31D00-000 1430531D00000	POT D'ECHAPPEMENT MUFFLER, RH	Non disponible	0,00 €
# 26	14306-31D00-000 1430631D00000	POT D'ECHAPPEMENT MUFFLER, LH	Non disponible	0,00 €
# 27	14786-31D10-000 1478631D10000 1478631D10000	COUVERCLE PIECE	Non disponible	0,00 €
# 28	14796-31D10-000 1479631D10000 1479631D10000	COUVERCLE PIECE	Non disponible	0,00 €
# 29	01550-06123-000 01550-0612B-000 0155006123000	VIS BOLT	3,46 €
# 30	09139-06076-000 0913906076000 0913906076000	SCREW, 6X10 BOLT	3,67 €
# 31	14710-31D10-000 1471031D10000 1471031D10000	PROTECTEUR	Non disponible	0,00 €
# 32	14792-31D00-000 1479231D00000 1479231D00000	COUVERCLE	Non disponible	0,00 €
# 33	09139-06078-000 0913906078000 0913906078000	SCREW, 6X10 BOLT	4,15 €
# 34	09139-06079-000 0913906079000 0913906079000	SCREW SCREW, 6X12	Non disponible	0,00 €
# 35	09169-06037-000 09169-06011-000 0916906037000	RONDELLE WASHER	3,06 €
# 36	09168-06121-000 0916806121000 0916806121000	GASKET, 5.8X13X1.8(NA) WASHER	4,28 €
# 37	09321-10018-000 0932110018000 0932110018000	CUSHION	6,98 €
# 38	14765-31D00-000 1476531D00000 1476531D00000	SUPPORT	Non disponible	0,00 €
# 39	14775-31D00-000 1477531D00000 1477531D00000	GRILLE DE POT	Non disponible	0,00 €
# 40	09118-08145-000 0911808145000 0911808145000	BOLT, M8X40 BOLT, 8X40	7,74 €
# 41	61348-14D00-000 6134814D00000 6134814D00000	GUIDE CHAINE GUARD, CHAIN TOUCH	Non disponible	0,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au SILENCIEUX (MODELE M) de votre Suzuki DR 800 S de DR. Nous restons à votre disposition pour toute question.
