CARTER DE CHAINE - AMORTISSEUR ARRIERE

ROUE ARRIERE POUR SUZUKI GSX-S 750 1982

ETRIER DE FREIN ARRIERE

(1) 64111-49300-12U

WHEEL,REAR (2.15X18)

(2) 08133-62047-000

BALL BEARING NTN
BEARING,RH

(3) 09262-20042-000

BALL BEARING 20X47X14
BEARING, LH

(4) 64731-45000-000

SPACER,BEARING

(5) 64733-3100V-000

ENTRETOISE
HOLDER,BEARING

(6) 64711-4900V-000

AXE
AXLE,REAR

(7) 64740-45002-000

ENTRETOISE
SPACER, AXLE RH

(8) 09180-20054-000

SPACER 20X33X28.3
SPACER,LH (20X33X28.3)

(9) 09159-18006-000

NUT 18MM
DISCONTINUED

(10) 09160-19008-000

WASHER (19X34X4)

(11) 64611-31003-000

TAMBOUR, ROUE D ENTRAINEMENT
DRUM, SPROCKET MOUNTING

(12) 09262-25073-000

BEARING,25X62X17
BALL BEARING 17X40X12

(13) 09285-33001-000

OIL SEAL

(14) 64651-31001-000

AMORTISSEUR
CUSHION, REAR HUB

(15) 09180-20070-000

SPACER 20X38X17
SPACER,RH

(16) 69721-47011-000

SUPPORT
BRACKET,REAR CALIPERS

(17) 61410-31001-000

TENDEUR DE CHAINE

(18) 09104-08034-000

BOLT
BOLT (8X50)

(19) 08310-00087-000

NUT
NUT REFER TO FIG.31A(G-3) FOR MODE REFER TO FIG.31B(G-4) FOR MODE

(20) 61433-3100V-000

TENDEUR DE CHAINE
SUPPORTER,CHAIN ADJUSTER

(21) 01500-0860B-000

BOLT

(22) 08321-01087-000

LOCK WASHER
.8MM LOCK WASHER, RH

(23) 08322-01087-000

WASHER
.8MM FLAT WASHER, RH

(24) 59210-18450-000

DISQUE DE FREIN
DISC,REAR BRAKE

(25) 09100-08094-000

BOLT 8X30
BOLT (8X34)

(26) 09169-08016-000

RONDELLE
WASHER

(27) 64511-45001-000

COURONNE
SPROCKET,REAR (NT:41)

(28) 09105-10001-000

BOLT 10X35.5
BOLT

(29) 09140-10026-XC0

ECROU
NUT

(30) 09169-10007-000

RONDELLE
WASHER

(31) 65100-45410-000

TIRE (4.00H18)

(31) 65100-45530-000

TIRE (120/90 18 65H)

(32) 65200-49015-000

BOYOU
DISCONTINUED

(33) 55412-17G00-000

PLOMB
BARANCER (20G)

(33) 55412-49300-000

55412-49300-000
BALANCER NO.2 FIG.73 (J-5) : GSX1100ED/EXD/E FIG.74 (J-6) : GSX1100Z/D/XD

	Référence	Désignation	Qté
# 1	64111-49300-12U 641114930012U 641114930012U	WHEEL, REAR (2.15X18)	Non disponible	0,00 €
# 2	08133-62047-000 0813362047000 0813362047000	BALL BEARING NTN BEARING, RH	39,92 €
# 3	08153-62047-000 09262-20042-000 0815362047000	BALL BEARING 20X47X14 BEARING, LH	35,34 €
# 4	64731-45000-000 6473145000000 6473145000000	SPACER, BEARING	Non disponible	0,00 €
# 5	64733-31000-000 6473331000000	ENTRETOISE HOLDER, BEARING	Non disponible	0,00 €
# 6	64711-49000-000 6471149000000	AXE AXLE, REAR	Non disponible	0,00 €
# 7	64740-45001-000 6474045001000	ENTRETOISE SPACER, AXLE RH	Non disponible	0,00 €

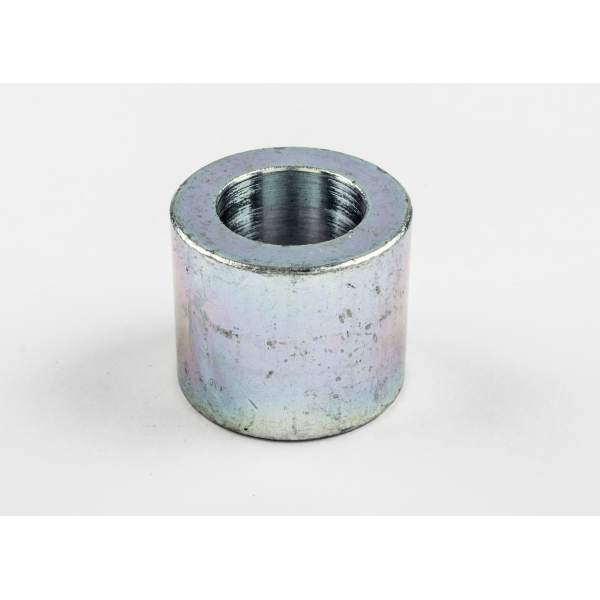

# 8	09180-20054-000 0918020054000 0918020054000	SPACER 20X33X28.3 SPACER, LH (20X33X28.3)	Non disponible	0,00 €
# 9	09159-18002-000 0915918002000	NUT 18MM DISCONTINUED	Non disponible	0,00 €

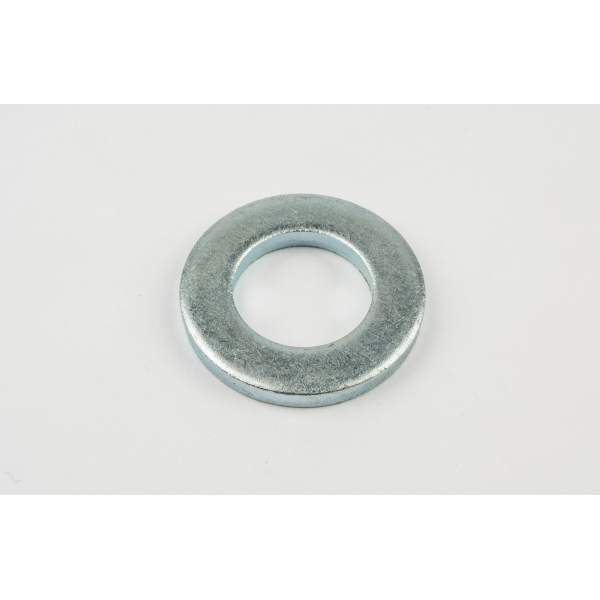

# 10	09160-19008-000 0916019008000 0916019008000	WASHER (19X34X4)	Non disponible	0,00 €
# 11	64611-31001-000 64611-31003-000 6461131001000	TAMBOUR, ROUE D ENTRAINEMENT DRUM, SPROCKET MOUNTING	204,23 €
# 12	08113-63050-000 09262-25073-000 0811363050000	BEARING, 25X62X17 BALL BEARING 17X40X12	38,00 €
# 13	09285-33001-000 0928533001000 0928533001000	OIL SEAL	8,95 €
# 14	64651-31000-000 64651-31001-000 6465131000000	AMORTISSEUR CUSHION, REAR HUB	13,16 €
# 15	09180-20070-000 0918020070000 0918020070000	SPACER 20X38X17 SPACER, RH	Non disponible	0,00 €
# 16	69721-47011-000 6972147011000 6972147011000	SUPPORT BRACKET, REAR CALIPERS	Non disponible	0,00 €
# 17	61410-31001-000 6141031001000 6141031001000	TENDEUR DE CHAINE	44,84 €
# 18	09104-08006-000 09104-08034-000 0910408006000	BOLT BOLT (8X50)	4,52 €
# 19	08310-12088-000 08310-00087-000 0831012088000	NUT NUT REFER TO FIG.31A(G-3) FOR MODE REFER TO FIG.31B(G-4) FOR MODE	2,65 €
# 20	61433-31000-000 6143331000000	TENDEUR DE CHAINE SUPPORTER, CHAIN ADJUSTER	Non disponible	0,00 €
# 21	01107-08608-000 01500-0860B-000 0110708608000	BOLT	4,73 €
# 22	08321-21088-000 08321-01087-000 0832121088000	LOCK WASHER .8MM LOCK WASHER, RH	2,65 €
# 23	08322-11088-000 08322-01087-000 0832211088000	WASHER .8MM FLAT WASHER, RH	2,65 €
# 24	59210-18450-000 5921018450000 5921018450000	DISQUE DE FREIN DISC, REAR BRAKE	374,77 €
# 25	09100-08094-000 0910008094000 0910008094000	BOLT 8X30 BOLT (8X34)	3,79 €
# 26	09169-08016-000 0916908016000 0916908016000	RONDELLE WASHER	3,16 €
# 27	64511-45001-000 6451145001000 6451145001000	COURONNE SPROCKET, REAR (NT:41)	Non disponible	0,00 €
# 28	09119-10002-000 09105-10001-000 0911910002000	BOLT 10X35.5 BOLT	3,53 €
# 29	09140-10026-000 09140-10026-XC0 0914010026000	ECROU NUT	1,98 €
# 30	09169-10007-000 0916910007000 0916910007000	RONDELLE WASHER	2,72 €
# 31	65100-45410-000 6510045410000 6510045410000	TIRE (4.00H18)	Non disponible	0,00 €
# 31	65100-45530-000 6510045530000 6510045530000	TIRE (120/90 18 65H)	Non disponible	0,00 €
# 32	65200-15030-000 6520015030000	BOYOU DISCONTINUED	Non disponible	0,00 €
# 33	55411-49300-000 55412-17G00-000 5541149300000	PLOMB BARANCER (20G)	8,71 €
# 33	55412-49300-000 5541249300000 5541249300000	55412-49300-000 BALANCER NO.2 FIG.73 (J-5) : GSX1100ED/EXD/E FIG.74 (J-6) : GSX1100Z/D/XD	Non disponible	0,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au ROUE ARRIERE de votre Suzuki KATANA 750 de GSX-S. Nous restons à votre disposition pour toute question.
