FEU ARRIERE FIG.32 (F-7) :E2,E4,E15,E21

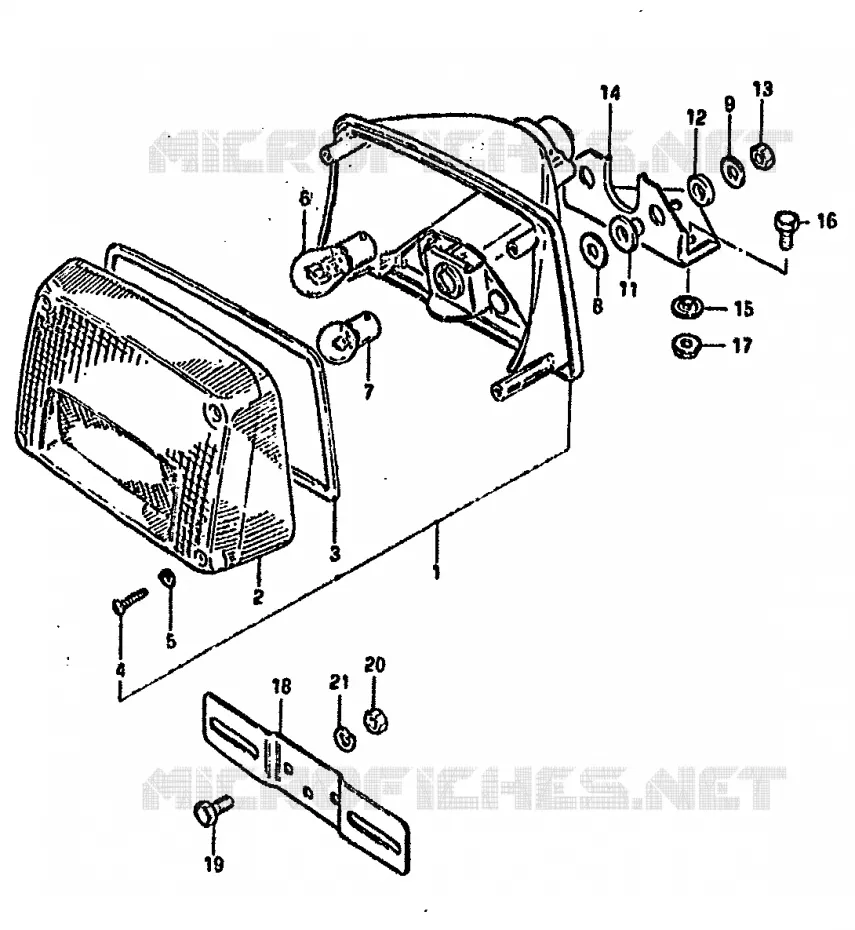

FEU ARRIERE (E2,E4,E15,E21) POUR SUZUKI GSX-S 750 1982

FEU ARRIERE (E16,E18,E26,E39)

(1) 35710-49382-000

35710-49382-000
LAMP ASSY,TAIL

(2) 35712-49031-000

CABOCHON
VOYANT

(3) 35713-49030-000

JOINT
WASHER

(4) 03511-0416A-000

VIS
.SCREW

(5) 35627-43010-000

GASKET,TURN SIGNAL SCREW
WASHER

(6) 09471-12083-000

BULB (12V,21/5W)

(7) 09471-12140-000

AMPOULE 12V5W
BULB (12V,5W)

(8) 09160-06084-000

WASHER,6.5X18X1.6
RONDELLE *

(9) 09160-06012-000

RONDELLE
RONDELLE *

(10) 09180-06038-000

SPACER,6.1X9X7.5
RONDELLE

(11) 09320-09003-000

CUSHION

(12) 09320-09004-000

CUSHION

(13) 08316-10067-000

NUT

(14) 35726-33200-000

SUPPORT
BRACKET,TAIL LAMP

(15) 09169-06031-000

RONDELLE
WASHER

(16) 01500-06167-000

VIS
BOLT, FENDER REAR

(17) 08316-10067-000

NUT

(18) 35927-44110-000

SUPPORT

(19) 01550-0616B-000

VIS
BOLT, REAR

(20) 08310-00067-000

NUT
NUT FIG.42 (H-4) : E16, E18, E22,

(21) 08321-01067-000

WASHER,LOCK
RONDELLE *

	Référence	Désignation	Qté
# 1	35710-49321-000 3571049321000	35710-49382-000 LAMP ASSY, TAIL	Non disponible	0,00 €
# 2	35712-49083-000 35712-49031-000 3571249083000	CABOCHON VOYANT	65,18 €
# 3	35713-49030-000 3571349030000 3571349030000	JOINT WASHER	Non disponible	0,00 €
# 4	35627-49030-000 03511-0416A-000 3562749030000	VIS .SCREW	2,09 €
# 5	35627-43010-000 3562743010000 3562743010000	GASKET, TURN SIGNAL SCREW WASHER	3,05 €
# 6	09471-12057-000 09471-12083-000 0947112057000	BULB (12V, 21/5W)	7,62 €
# 7	09471-12058-000 09471-12140-000 0947112058000	AMPOULE 12V5W BULB (12V, 5W)	2,69 €
# 8	09160-06007-000 09160-06084-000 0916006007000	WASHER, 6.5X18X1.6 RONDELLE *	2,41 €
# 9	09160-06012-000 0916006012000 0916006012000	RONDELLE RONDELLE *	1,92 €
# 10	09180-06038-000 0918006038000 0918006038000	SPACER, 6.1X9X7.5 RONDELLE	2,36 €
# 11	09320-09003-000 0932009003000 0932009003000	CUSHION	2,90 €
# 12	09320-09004-000 0932009004000 0932009004000	CUSHION	3,59 €
# 13	08316-26068-000 08316-10067-000 0831626068000	NUT	3,12 €
# 14	35726-33200-000 3572633200000 3572633200000	SUPPORT BRACKET, TAIL LAMP	Non disponible	0,00 €
# 15	09169-06028-000 09169-06031-000 0916906028000	RONDELLE WASHER	2,90 €
# 16	01107-06168-000 01500-06167-000 0110706168000	VIS BOLT, FENDER REAR	3,36 €
# 17	08316-26068-000 08316-10067-000 0831626068000	NUT	3,12 €
# 18	35927-44110-000 3592744110000 3592744110000	SUPPORT	14,76 €
# 19	01517-06168-000 01550-0616B-000 0151706168000	VIS BOLT, REAR	3,42 €
# 20	08310-11068-000 08310-00067-000 0831011068000	NUT NUT FIG.42 (H-4) : E16, E18, E22,	2,60 €
# 21	08321-21068-000 08321-01067-000 0832121068000	WASHER, LOCK RONDELLE *	2,71 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au FEU ARRIERE (E2,E4,E15,E21) de votre Suzuki KATANA 750 de GSX-S. Nous restons à votre disposition pour toute question.
