COUVERCLE DE CULASSE (E.NO.103622~)

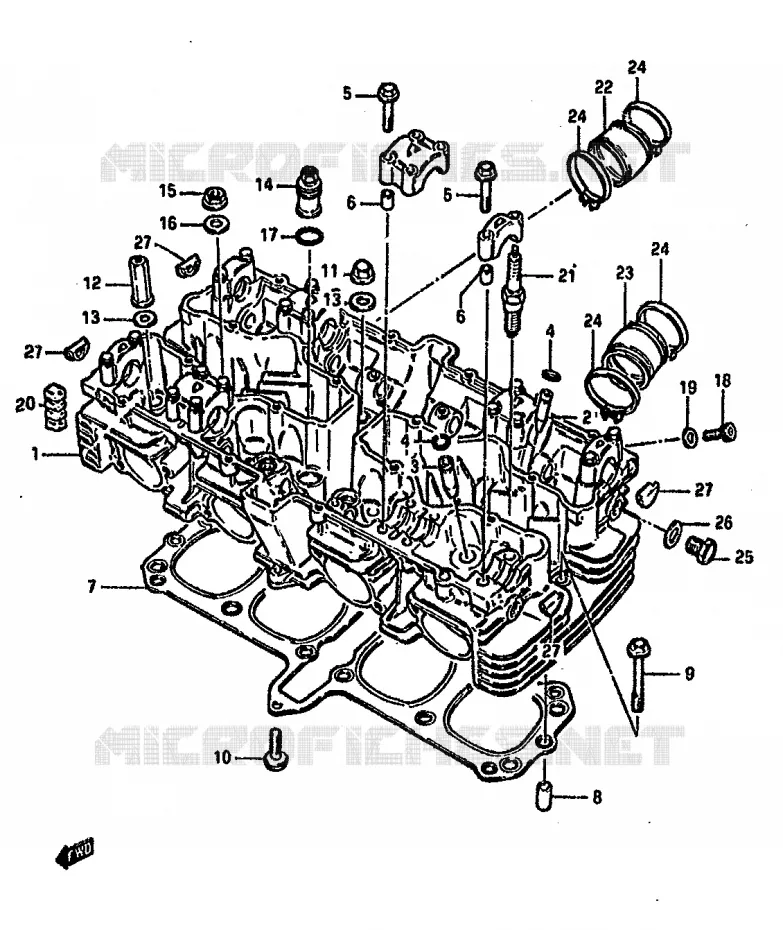

CULASSE POUR SUZUKI GSX-S 750 1982

CYLINDRE *ENGINE GASKET SET:SEE FIG.65 (I-11).

(1) 11100-45430-000

11100-45430-000
DISCONTINUED

(1) 11100-45450-000

CYLINDER HEAD SET

(2) 11115-49290-000

GUIDE DE SOUPAPE
GUIDE,INTAKE VALVE

(3) 11115-49290-000

GUIDE DE SOUPAPE
GUIDE,EXHAUST VALVE

(4) 09381-10004-000

CIRCLIP
RING,VALVE GUIDE

(5) 09103-06026-000

BOLT 6X39
BOLT

(6) 09206-08001-000

PIN,6.2X8X11
PIN 16X10

(7) 11141-45410-000

JOINT DE CULASSE
WASHER

(8) 04211-11189-000

GOUPILLE
PIN 16X10

(9) 01550-0660A-000

VIS
BOLT (6*55)

(10) 01550-06307-000

VIS

(11) 09159-10026-000

NUT

(12) 09159-10029-000

NUT

(13) 09168-10017-000

GASKET,HEAD NUT
WASHER

(14) 11145-49200-000

VIS JOINT
ECROU DE CULASSE

(15) 08316-10107-000

NUT
NUT, FRONT WHEEL

(16) 09160-10039-000

WASHER

(17) 09280-17002-000

O RING D:2.4 ID:16.8
O RING

(18) 07130-0510B-000

BOULON
SCREW, INTAKE PORT

(19) 09168-05010-000

GASKET 5.3X9.3X1.2
WASHER

(20) 11251-36500-000

CAOUTCHOUC
RUBBER PAD (N4)

(21) 09482-00399-000

SPARK PLUG DR8EA
SPARK PLUG (NGK,D8EA)

(22) 13111-45500-000

PIPE,INTAKE RH

(23) 13111-45500-000

PIPE,INTAKE RH
DISCONTINUED

(24) 09402-50306-000

CLAMP

(25) 09247-14026-000

PLUG
PLUG,14X12

(26) 09168-14004-000

GASKET 14X19.2X2
WASHER

(27) 09241-23002-000

PLUG
PLUG,CYLINDER HEAD

	Référence	Désignation	Qté
# 1	11100-45430-000 1110045430000 1110045430000	11100-45430-000 DISCONTINUED	Non disponible	0,00 €
# 1	11100-45450-000 1110045450000 1110045450000	CYLINDER HEAD SET	Non disponible	0,00 €
# 2	11115-49290-000 1111549290000 1111549290000	GUIDE DE SOUPAPE GUIDE, INTAKE VALVE	19,08 €
# 3	11115-49290-000 1111549290000 1111549290000	GUIDE DE SOUPAPE GUIDE, EXHAUST VALVE	19,08 €
# 4	09381-10004-000 0938110004000 0938110004000	CIRCLIP RING, VALVE GUIDE	1,81 €
# 5	09103-06026-000 0910306026000 0910306026000	BOLT 6X39 BOLT	2,48 €
# 6	09206-08001-000 0920608001000 0920608001000	PIN, 6.2X8X11 PIN 16X10	2,41 €
# 7	11141-45410-000 1114145410000 1114145410000	JOINT DE CULASSE WASHER	Non disponible	0,00 €
# 8	04211-11189-000 0421111189000 0421111189000	GOUPILLE PIN 16X10	2,57 €
# 9	01517-06558-000 01550-0660A-000 0151706558000	VIS BOLT (6*55)	4,26 €
# 10	01517-06308-000 01550-06307-000 0151706308000	VIS	3,78 €
# 11	09159-10026-000 0915910026000 0915910026000	NUT	8,83 €
# 12	09159-10029-000 0915910029000 0915910029000	NUT	Non disponible	0,00 €
# 13	09168-10017-000 0916810017000 0916810017000	GASKET, HEAD NUT WASHER	4,52 €
# 14	11145-49200-000 1114549200000 1114549200000	VIS JOINT ECROU DE CULASSE	Non disponible	0,00 €
# 15	08316-16108-000 08316-10107-000 0831616108000	NUT NUT, FRONT WHEEL	3,86 €
# 16	09160-10039-000 0916010039000 0916010039000	WASHER	3,23 €
# 17	09280-17002-000 0928017002000 0928017002000	O RING D:2.4 ID:16.8 O RING	5,87 €
# 18	09106-05006-000 07130-0510B-000 0910605006000	BOULON SCREW, INTAKE PORT	3,61 €
# 19	09168-05010-000 0916805010000 0916805010000	GASKET 5.3X9.3X1.2 WASHER	2,36 €
# 20	11251-48000-000 11251-36500-000 1125148000000	CAOUTCHOUC RUBBER PAD (N4)	8,10 €
# 21	09482-00144-000 09482-00399-000 0948200144000	SPARK PLUG DR8EA SPARK PLUG (NGK, D8EA)	5,05 €
# 22	13111-45500-000 1311145500000 1311145500000	PIPE, INTAKE RH	Non disponible	0,00 €
# 23	13121-45500-000 1312145500000	PIPE, INTAKE RH DISCONTINUED	Non disponible	0,00 €
# 24	09402-50306-000 0940250306000 0940250306000	CLAMP	7,13 €
# 25	09247-14012-000 09247-14026-000 0924714012000	PLUG PLUG, 14X12	5,76 €
# 26	09168-14004-000 0916814004000 0916814004000	GASKET 14X19.2X2 WASHER	2,40 €
# 27	09241-23002-000 0924123002000 0924123002000	PLUG PLUG, CYLINDER HEAD	8,83 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CULASSE de votre Suzuki KATANA 750 de GSX-S. Nous restons à votre disposition pour toute question.
