CLIGNOTANTS (MODELE R)

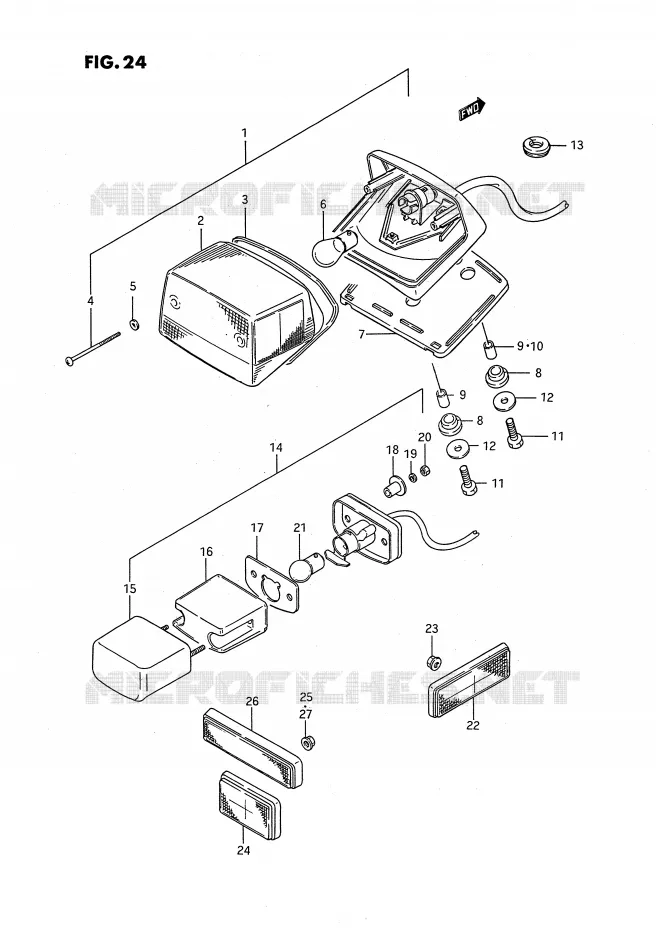

FEU ARRIERE POUR SUZUKI SAVAGE 650 1989

FAISCEAU ELECTRIQUE (MODELE G / J / K / L / M) REFER TO FIG.25A(D-16) FOR MODEL R

(1) 35710-24B00-000

FEU ARRIERE
LAMP ASSY, REAR COMBINATION

(2) 35712-24B21-000

CABOCHON
VOYANT

(3) 35713-31D00-000

JOINT
.GASKET

(4) 35723-44130-000

ECROU
SCREW

(5) 35627-43010-000

GASKET,TURN SIGNAL SCREW
WASHER

(6) 09471-12083-000

BULB,12V,21/5W

(7) 35765-24B00-000

CAOUTCHOUC
CUSHION

(8) 35764-26470-000

CAOUTCHOUC
CUSHION

(9) 35766-37190-000

ENTRETOISE
RONDELLE

(10) 35766-40640-000

ENTRETOISE
RONDELLE

(11) 01500-06257-000

VIS
BOLT

(11) 01500-0625B-000

VIS

(12) 09160-06066-000

WASHER (6.5X20X1.6)

(13) 09308-09013-000

GROMMET

(14) 35910-24B30-999

LAMP
LAMP ASSY, LICENSE

(14) 35910-24B20-000

FEU ARRIERE
LAMP ASSY, LICENSE

(14) 35910-24B30-000

LAMP ASSY, LICENSE

(15) 35917-38A20-000

COUVERCLE

(16) 35912-38A20-000

CABOCHON
VOYANT

(16) 35912-38A30-000

VOYANT

(17) 35913-38A30-000

JOINT
WASHER

(18) 35766-24B30-000

ENTRETOISE
RONDELLE

(19) 08321-0104A-000

RONDELLE
WASHER,LOCK

(20) 08310-00047-000

NUT

(21) 09471-12141-000

BULB 12V 8W
AMPOULE (12V,8W)

(21) 09471-12140-000

AMPOULE 12V5W
BULB,12V5W,BF150-40160A

(22) 35950-43431-000

CATADIOPTRE
REFLEX REFLECTOR, REAR SIDE

(23) 08316-1005B-000

ECROU
NUT

(24) 35970-01A00-000

CATADIOPTRE
REFLEX REFLECTOR, REAR

(25) 08316-1005B-000

ECROU
NUT

(26) 35970-38A00-000

CATADIOPTRE
REFLEX REFLECTOR, REAR

(27) 08316-1005B-000

ECROU
NUT

	Référence	Désignation	Qté
# 1	35710-24B00-000 3571024B00000 3571024B00000	FEU ARRIERE LAMP ASSY, REAR COMBINATION	303,13 €
# 2	35712-24B21-000 3571224B21000 3571224B21000	CABOCHON VOYANT	96,24 €
# 3	35713-38A00-000 35713-31D00-000 3571338A00000	JOINT .GASKET	9,49 €
# 4	35723-44130-000 3572344130000 3572344130000	ECROU SCREW	2,78 €
# 5	35627-43010-000 3562743010000 3562743010000	GASKET, TURN SIGNAL SCREW WASHER	3,05 €
# 6	09471-12083-000 0947112083000 0947112083000	BULB, 12V, 21/5W	7,62 €
# 7	35765-24B00-000 3576524B00000 3576524B00000	CAOUTCHOUC CUSHION	22,51 €
# 8	35764-26470-000 3576426470000 3576426470000	CAOUTCHOUC CUSHION	4,00 €
# 9	35766-37190-000 3576637190000 3576637190000	ENTRETOISE RONDELLE	2,44 €
# 10	35766-40640-000 3576640640000 3576640640000	ENTRETOISE RONDELLE	3,38 €
# 11	01500-06253-000 01500-0625B-000 0150006253000	VIS	3,14 €
# 11	09116-06087-000 01500-06257-000 0911606087000	VIS BOLT	3,59 €
# 12	09160-06066-000 0916006066000 0916006066000	WASHER (6.5X20X1.6)	2,75 €
# 13	09308-09013-000 0930809013000 0930809013000	GROMMET	Non disponible	0,00 €
# 14	35910-24B00-000 3591024B00000	LAMP LAMP ASSY, LICENSE	Non disponible	0,00 €
# 14	35910-24B20-000 3591024B20000 3591024B20000	FEU ARRIERE LAMP ASSY, LICENSE	Non disponible	0,00 €
# 14	35910-24B30-000 3591024B30000 3591024B30000	LAMP ASSY, LICENSE	Non disponible	0,00 €
# 15	35917-38A20-000 3591738A20000 3591738A20000	COUVERCLE	89,56 €
# 16	35912-38A20-000 3591238A20000 3591238A20000	CABOCHON VOYANT	18,54 €
# 16	35912-38A30-000 3591238A30000 3591238A30000	VOYANT	Non disponible	0,00 €
# 17	35913-38A30-000 3591338A30000 3591338A30000	JOINT WASHER	3,86 €
# 18	35766-24B30-000 3576624B30000 3576624B30000	ENTRETOISE RONDELLE	3,86 €
# 19	08321-01043-000 08321-0104A-000 0832101043000	RONDELLE WASHER, LOCK	2,65 €
# 20	08310-00047-000 0831000047000 0831000047000	NUT	2,70 €
# 21	09471-12037-000 09471-12141-000 0947112037000	BULB 12V 8W AMPOULE (12V, 8W)	6,90 €
# 21	09471-12140-000 0947112140000 0947112140000	AMPOULE 12V5W BULB, 12V5W, BF150-40160A	2,69 €
# 21	09471-12141-000 0947112141000 0947112141000	BULB 12V 8W BULB (12V, 5W)	6,90 €
# 22	35950-43431-000 3595043431000 3595043431000	CATADIOPTRE REFLEX REFLECTOR, REAR SIDE	19,12 €		Stop affaire 19,12 €
# 23	08316-10053-000 08316-1005B-000 0831610053000	ECROU NUT	3,59 €
# 24	35970-01A00-000 3597001A00000 3597001A00000	CATADIOPTRE REFLEX REFLECTOR, REAR	53,86 €
# 25	08316-10053-000 08316-1005B-000 0831610053000	ECROU NUT	3,59 €
# 26	35970-38A00-000 3597038A00000 3597038A00000	CATADIOPTRE REFLEX REFLECTOR, REAR	25,82 €
# 27	08316-10053-000 08316-1005B-000 0831610053000	ECROU NUT	3,59 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
