Cylindrée

Modèle

Année

Finition

Catalogue pièces

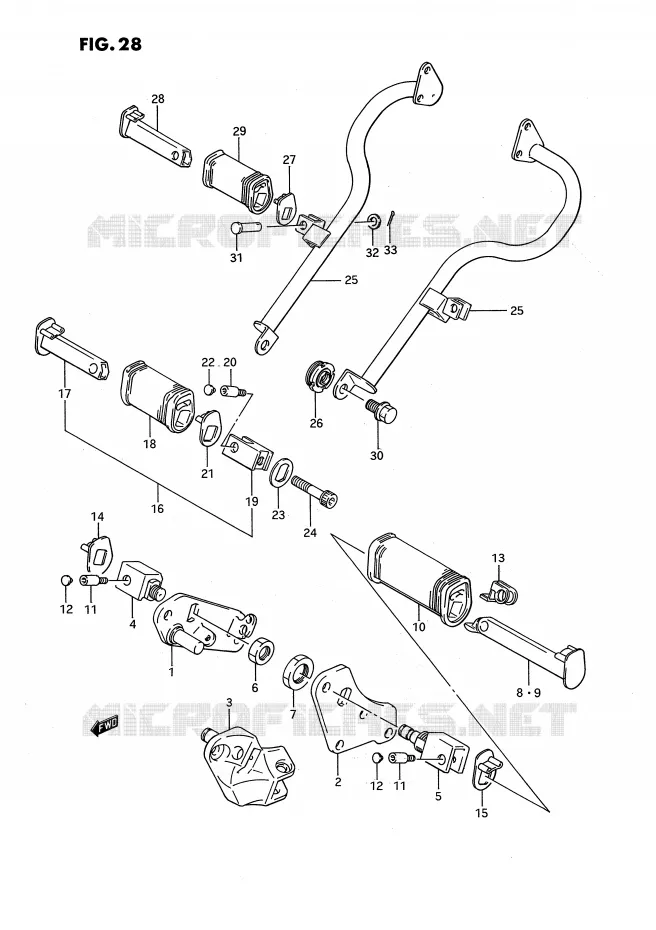

Vue éclatée

CADRE

REPOSE PIED POUR SUZUKI SAVAGE 650 1989

RESERVOIR D'ESSENCE (MODELE G / J / K / L) REFER TO FIG.29A(E-7) FOR MODEL M/R

(1) 43510-24B00-000

BARRE DE REPOSE PIED
SUPPORT REPOSE PIED

(2) 43520-24B02-000

BRACKET, FRONT FOOTREST LH

(2) 43520-24B11-000

BRACKET, FRONT FOOTREST LH

(3) 43520-24B22-000

BARRE DE REPOSE PIED
BRACKET, FRONT FOOTREST LH

(4) 43517-24B01-000

SUPPORT
HOLDER, FRONT FOOTREST RH

(5) 43527-24B01-000

SUPPORT

(6) 09140-16029-000

NUT 16MM
NUT, RH

(7) 09140-22006-000

NUT 22MM
NUT 32MM

(8) 43530-24B02-000

REPOSE PIED
BAR, FRONT FOOTREST RH

(9) 43540-24B02-000

REPOSE PIED
BAR, FRONT FOOTREST LH

(10) 43551-38A00-000

CAOUTCHOUC
RUBBER

(11) 09106-06100-000

AXE

(12) 43576-24B00-000

BOUCHON
CAP

(13) 43570-24B01-000

AMORTISSEUR
CUSHION, FRONT FOOTREST

(14) 43470-24B00-000

RONDELLE

(15) 43480-24B00-000

RONDELLE

(16) 43600-24B00-000

REPOSE PIED

(16) 43700-24B00-000

REPOSE PIED
FOOTREST ASSY, PILLION LH

(17) 43610-24B01-000

REPOSE PIED
BAR, PILLION FOOTREST RH

(17) 43710-24B01-000

REPOSE PIED

(18) 43651-24B00-000

CAOUTCHOUC
RUBBER,PILLION F

(19) 43621-24B10-000

SUPPORT
.HOLDER, PILLION FOOTREST

(20) 09106-06100-000

AXE

(21) 43570-38A00-000

AMORTISSEUR
WASHER,THRUST

(21) 43580-38A00-000

PLAQUE
WASHER,12X40X3.0

(22) 43576-24B00-000

BOUCHON
CACHE

(23) 43622-24B00-000

CAOUTCHOUC
WASHER,12.5X30X2

(24) 07130-1045B-000

BOLT

(24) 09106-10022-XC0

VITE
BOLT

(25) 43650-24B10-000

HOLDER, PILLION FOOTREST RH

(25) 43750-24B10-000

HOLDER, PILLION FOOTREST LH

(26) 43760-24B10-000

BOSS, PILLION FOOTREST

(27) 43570-38A00-000

AMORTISSEUR
WASHER,THRUST

(27) 43580-38A00-000

PLAQUE
WASHER,12X40X3.0

(28) 43610-24B01-000

REPOSE PIED
BAR, PILLION FOOTREST RH

(28) 43710-24B01-000

REPOSE PIED

(29) 43651-24B00-000

CAOUTCHOUC

(30) 01550-1216B-000

PLUG
BOLT

(31) 09200-10016-000

PIN
PIN 16X10

(32) 08322-0110B-000

RONDELLE
WASHER, LOWER RH REFER TO FIG.66 (J-4) FOR MODE

(33) 04111-2520A-000

GOUPILLE
PIN 12X10

	Référence	Désignation	Qté
# 1	43510-24B00-000 4351024B00000 4351024B00000	BARRE DE REPOSE PIED SUPPORT REPOSE PIED	117,25 €
# 2	43520-24B02-000 4352024B02000 4352024B02000	BRACKET, FRONT FOOTREST LH	Non disponible	0,00 €
# 2	43520-24B11-000 4352024B11000 4352024B11000	BRACKET, FRONT FOOTREST LH	Non disponible	0,00 €
# 3	43520-24B21-000 43520-24B22-000 4352024B21000	BARRE DE REPOSE PIED BRACKET, FRONT FOOTREST LH	196,44 €
# 4	43517-24B01-000 4351724B01000 4351724B01000	SUPPORT HOLDER, FRONT FOOTREST RH	83,54 €
# 5	43527-24B01-000 4352724B01000 4352724B01000	SUPPORT	Non disponible	0,00 €
# 6	09140-16029-000 0914016029000 0914016029000	NUT 16MM NUT, RH	3,67 €
# 7	09140-22006-000 0914022006000 0914022006000	NUT 22MM NUT 32MM	Non disponible	0,00 €
# 8	43530-24B02-000 4353024B02000 4353024B02000	REPOSE PIED BAR, FRONT FOOTREST RH	66,70 €
# 9	43540-24B02-000 4354024B02000 4354024B02000	REPOSE PIED BAR, FRONT FOOTREST LH	66,70 €
# 10	43551-38A00-000 4355138A00000 4355138A00000	CAOUTCHOUC RUBBER	21,29 €
# 11	43641-38A00-000 09106-06100-000 4364138A00000	AXE	8,22 €
# 12	43576-24B00-000 4357624B00000 4357624B00000	BOUCHON CAP	4,36 €
# 13	43570-24B00-000 43570-24B01-000 4357024B00000	AMORTISSEUR CUSHION, FRONT FOOTREST	10,64 €
# 14	43470-24B00-000 4347024B00000 4347024B00000	RONDELLE	7,38 €
# 15	43480-24B00-000 4348024B00000 4348024B00000	RONDELLE	8,42 €
# 16	43600-24B00-000 4360024B00000 4360024B00000	REPOSE PIED	119,93 €
# 16	43700-24B00-000 4370024B00000 4370024B00000	REPOSE PIED FOOTREST ASSY, PILLION LH	105,43 €
# 17	43610-24B01-000 4361024B01000 4361024B01000	REPOSE PIED BAR, PILLION FOOTREST RH	35,06 €
# 17	43710-24B01-000 4371024B01000 4371024B01000	REPOSE PIED	35,06 €
# 18	43651-24B00-000 4365124B00000 4365124B00000	CAOUTCHOUC RUBBER, PILLION F	22,72 €
# 19	43621-24B00-000 43621-24B10-000 4362124B00000	SUPPORT .HOLDER, PILLION FOOTREST	63,62 €
# 20	43641-38A00-000 09106-06100-000 4364138A00000	AXE	8,22 €
# 21	43570-38A00-000 4357038A00000 4357038A00000	AMORTISSEUR WASHER, THRUST	9,25 €
# 21	43580-38A00-000 4358038A00000 4358038A00000	PLAQUE WASHER, 12X40X3.0	9,25 €
# 22	43576-24B00-000 4357624B00000 4357624B00000	BOUCHON CACHE	4,36 €
# 23	43622-24B00-000 4362224B00000 4362224B00000	CAOUTCHOUC WASHER, 12.5X30X2	3,05 €
# 24	07130-10453-000 07130-1045B-000 0713010453000	BOLT	5,39 €
# 24	07110-10455-000 0711010455000	VITE BOLT	Non disponible	0,00 €
# 25	43650-24B10-000 4365024B10000 4365024B10000	HOLDER, PILLION FOOTREST RH	Non disponible	0,00 €
# 25	43750-24B10-000 4375024B10000 4375024B10000	HOLDER, PILLION FOOTREST LH	Non disponible	0,00 €
# 26	43760-24B10-000 4376024B10000 4376024B10000	BOSS, PILLION FOOTREST	Non disponible	0,00 €
# 27	43570-38A00-000 4357038A00000 4357038A00000	AMORTISSEUR WASHER, THRUST	9,25 €
# 27	43580-38A00-000 4358038A00000 4358038A00000	PLAQUE WASHER, 12X40X3.0	9,25 €
# 28	43610-24B01-000 4361024B01000 4361024B01000	REPOSE PIED BAR, PILLION FOOTREST RH	35,06 €
# 28	43710-24B01-000 4371024B01000 4371024B01000	REPOSE PIED	35,06 €
# 29	43651-24B00-000 4365124B00000 4365124B00000	CAOUTCHOUC	22,72 €
# 30	01517-12165-000 01550-1216B-000 0151712165000	PLUG BOLT	4,07 €
# 31	09200-10016-000 0920010016000 0920010016000	PIN PIN 16X10	Non disponible	0,00 €
# 32	08322-11104-000 08322-0110B-000 0832211104000	RONDELLE WASHER, LOWER RH REFER TO FIG.66 (J-4) FOR MODE	2,75 €
# 33	04111-25208-000 04111-2520A-000 0411125208000	GOUPILLE PIN 12X10	1,73 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
Commandez aujourd'hui vos pièces détachées et recevez les directement chez vous !
