Vue éclatée

DISTRIBUTION

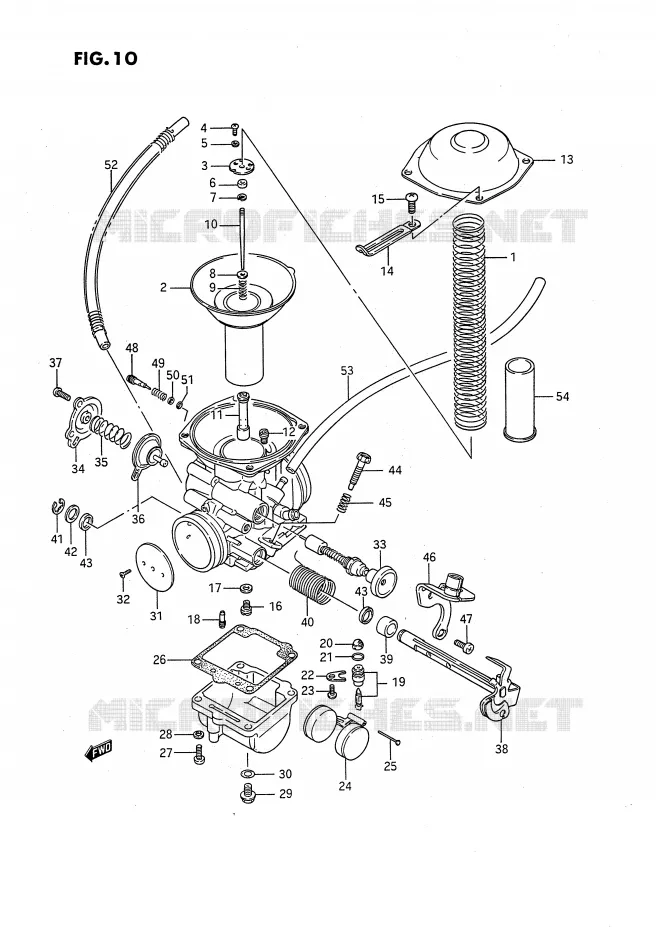

CARBURATEUR POUR SUZUKI SAVAGE 650 1989

FILTRE A AIR

(1) 13503-24B00-000

RESSORT
SPRING

(2) 13500-24B41-000

DIAPHRAGME
DIAPHRAGM ASSY

(3) 13389-37400-000

GUIDE
WASHER,THRUST

(4) 02112-0306B-000

VIS
.SCREW M3X0.5X6

(5) 09162-03001-000

WASHER,LOCK
.LOCK WASHER

(6) 13387-44030-000

JOINT
RING

(7) 13394-31210-000

AGRAFE
E RING

(8) 13382-44030-000

RONDELLE
WASHER

(9) 13388-44030-000

RESSORT
SPRING

(10) 13383-24B40-000

AIGUILLE
NEEDLE, JET (5C16-2)

(11) 09494-00539-000

JET,NEEDLE(X-7)

(11) 09494-00587-000

JET,NEEDLE

(12) 09491-70012-000

JET, PILOT AIR (70)

(13) 13502-37400-000

COUVERCLE
COUVRE CULASSE

(14) 09404-06036-000

CLAMP,L:80
CLAMP, BREATHER HOSE (L:80)

(15) 02112-0510B-000

VIS
SCREW

(16) 09491-26011-000

MAIN JET(130)
JET,MAIN 130

(17) 13382-03110-000

JOINT
..WASHER

(18) 09492-47013-000

JET, PILOT (47.5)

(19) 13370-24C80-000

POINTEAU

(20) 13376-19F00-000

FILTRE

(21) 13374-35C00-000

JOINT
..O RING

(22) 13373-39110-000

PLATE
WASHER,THRUST

(23) 02112-0406B-000

VIS
SCREW

(24) 13250-37400-000

FLOTTEUR

(25) 13254-92311-000

PIN, FLOAT

(26) 13251-37101-000

JOINT
WASHER

(27) 02112-0516B-000

VIS
SCREW

(28) 08321-0105A-000

RONDELLE
LOCK WASHER

(29) 13247-44080-000

BOUCHON
VIS

(30) 13246-44080-000

JOINT
WASHER

(31) 13551-37400-000

VOLET DE GAZ
VALVE, THROTTLE

(32) 13604-44080-000

VIS
SCREW

(33) 13411-24C00-000

PLONGEUR
STARTER

(34) 13484-38A10-000

COUVERCLE
COUVRE CULASSE

(35) 13481-24B00-000

RESSORT
SPRING

(35) 13481-38B90-000

SPRING

(36) 13480-05A11-000

DIAPHRAGME

(37) 02112-0410A-000

VIS
SCREW

(38) 13550-24B00-000

SHAFT ASSY, THROTTLE

(39) 13557-05A20-000

BAGUE
RING

(40) 13573-24B00-000

SPRING

(41) 13617-44080-000

CLIP
E RING

(42) 13557-47070-000

JOINT
WASHER

(43) 13651-51011-000

SEAL,THROTTLE SHAFT
SEAL

(44) 13267-25D00-000

VIS
.ADJUSTER

(45) 13271-93011-000

SPRING

(46) 13621-24B01-000

SUPPORT
BRACKET

(47) 02112-0510B-000

VIS
SCREW

(48) 13269-37400-000

VIS
SCREW, PILOT (2 5/8)

(49) 13268-47070-000

RESSORT
SPRING

(50) 13291-29900-000

RONDELLE
WASHER

(51) 13295-29901-000

O RING,PILOT AIR SCREW
O RING

(52) 13318-24C01-000

DURIT
TUYAU

(53) 09352-50005-600

HOSE (5X8.2X600)

(54) 13485-24B70-000

PIPE

(54) 13485-24B90-000

PIPE

99x

(99x) 13200-24B41-000

CARBURATEUR
CARBURETOR ASSY

(99x) 13200-24B71-000

13200-24B71-000
CARBURETOR ASSY

(99x) 13200-24B72-000

CARBURETOR ASSY

(99x) 13200-24B80-000

CARBURETOR ASSY

(99x) 13200-24B90-000

CARBURETOR ASSY

(99x) 13200-24C00-000

CARBURETOR ASSY

(99x) 13200-24C10-000

CARBURETOR ASSY

(99x) 13200-24C21-000

CARBURETOR ASSY

(99x) 13200-24C30-000

CARBURETOR LS650/R
CARBURETOR ASSY

	Référence	Désignation	Qté
# 1	13503-24B00-000 1350324B00000 1350324B00000	RESSORT SPRING	20,11 €
# 2	13500-24B40-000 13500-24B41-000 1350024B40000	DIAPHRAGME DIAPHRAGM ASSY	129,61 €
# 3	13389-37400-000 1338937400000 1338937400000	GUIDE WASHER, THRUST	8,70 €
# 4	02112-03066-000 02112-0306B-000 0211203066000	VIS .SCREW M3X0.5X6	2,27 €
# 5	08321-21036-000 09162-03001-000 0832121036000	WASHER, LOCK .LOCK WASHER	1,70 €
# 6	13387-44030-000 1338744030000 1338744030000	JOINT RING	9,06 €
# 7	13394-31210-000 1339431210000 1339431210000	AGRAFE E RING	6,98 €
# 8	13382-44030-000 1338244030000 1338244030000	RONDELLE WASHER	5,63 €
# 9	13388-44030-000 1338844030000 1338844030000	RESSORT SPRING	8,71 €
# 10	13383-24B40-000 1338324B40000 1338324B40000	AIGUILLE NEEDLE, JET (5C16-2)	Non disponible	0,00 €
# 11	09494-00539-000 0949400539000 0949400539000	JET, NEEDLE(X-7)	25,73 €
# 11	09494-00587-000 0949400587000 0949400587000	JET, NEEDLE	Non disponible	0,00 €
# 12	09491-70012-000 0949170012000 0949170012000	JET, PILOT AIR (70)	8,99 €
# 13	13502-37400-000 1350237400000 1350237400000	COUVERCLE COUVRE CULASSE	28,55 €
# 14	09404-06415-000 09404-06036-000 0940406415000	CLAMP, L:80 CLAMP, BREATHER HOSE (L:80)	2,06 €
# 15	02112-05103-000 02112-0510B-000 0211205103000	VIS SCREW	2,65 €
# 16	09491-26011-000 0949126011000 0949126011000	MAIN JET(130) JET, MAIN 130	9,71 €
# 17	13332-44080-000 13382-03110-000 1333244080000	JOINT ..WASHER	4,15 €
# 18	09492-47013-000 0949247013000 0949247013000	JET, PILOT (47.5)	11,74 €
# 19	13370-37400-000 13370-24C80-000 1337037400000	POINTEAU	94,67 €
# 20	13376-84110-000 13376-19F00-000 1337684110000	FILTRE	13,62 €
# 21	13374-44080-000 13374-35C00-000 1337444080000	JOINT ..O RING	7,58 €
# 22	13373-39110-000 1337339110000 1337339110000	PLATE WASHER, THRUST	8,44 €
# 23	02112-04063-000 02112-0406B-000 0211204063000	VIS SCREW	2,27 €
# 24	13250-37400-000 1325037400000 1325037400000	FLOTTEUR	34,93 €
# 25	13254-92311-000 1325492311000 1325492311000	PIN, FLOAT	2,88 €
# 26	13251-38300-000 13251-37101-000 1325138300000	JOINT WASHER	15,05 €
# 27	02112-05163-000 02112-0516B-000 0211205163000	VIS SCREW	2,80 €
# 28	08321-01053-000 08321-0105A-000 0832101053000	RONDELLE LOCK WASHER	2,65 €
# 29	13247-44080-000 1324744080000 1324744080000	BOUCHON VIS	10,42 €
# 30	13246-44080-000 1324644080000 1324644080000	JOINT WASHER	4,15 €
# 31	13551-37400-000 1355137400000 1355137400000	VOLET DE GAZ VALVE, THROTTLE	Non disponible	0,00 €
# 32	13604-44080-000 1360444080000 1360444080000	VIS SCREW	4,28 €
# 33	13411-24B00-000 13411-24C00-000 1341124B00000	PLONGEUR STARTER	53,93 €
# 34	13484-38A10-000 1348438A10000 1348438A10000	COUVERCLE COUVRE CULASSE	19,34 €
# 35	13481-24B00-000 1348124B00000 1348124B00000	RESSORT SPRING	4,52 €
# 35	13481-38B90-000 1348138B90000 1348138B90000	SPRING	Non disponible	0,00 €
# 36	13480-05A10-000 13480-05A11-000 1348005A10000	DIAPHRAGME	50,04 €
# 37	02112-04103-000 02112-0410A-000 0211204103000	VIS SCREW	1,73 €
# 38	13550-24B00-000 1355024B00000 1355024B00000	SHAFT ASSY, THROTTLE	Non disponible	0,00 €
# 39	13557-05A20-000 1355705A20000 1355705A20000	BAGUE RING	Non disponible	0,00 €
# 40	13573-24B00-000 1357324B00000 1357324B00000	SPRING	Non disponible	0,00 €
# 41	13617-44080-000 1361744080000 1361744080000	CLIP E RING	4,15 €
# 42	13557-47070-000 1355747070000 1355747070000	JOINT WASHER	5,63 €
# 43	13651-51010-000 13651-51011-000 1365151010000	SEAL, THROTTLE SHAFT SEAL	3,56 €
# 44	13267-37100-000 13267-25D00-000 1326737100000	VIS .ADJUSTER	14,17 €
# 45	13271-93011-000 1327193011000 1327193011000	SPRING	6,38 €
# 46	13621-24B01-000 1362124B01000 1362124B01000	SUPPORT BRACKET	37,18 €
# 47	02112-05103-000 02112-0510B-000 0211205103000	VIS SCREW	2,65 €
# 48	13269-37400-000 1326937400000 1326937400000	VIS SCREW, PILOT (2 5/8)	14,33 €
# 49	13268-47070-000 1326847070000 1326847070000	RESSORT SPRING	6,73 €
# 50	13291-29900-000 1329129900000 1329129900000	RONDELLE WASHER	2,57 €
# 51	13295-29900-000 13295-29901-000 1329529900000	O RING, PILOT AIR SCREW O RING	4,24 €
# 52	13318-24B00-000 13318-24C01-000 1331824B00000	DURIT TUYAU	18,70 €
# 53	09352-50823-600 09352-50005-600 0935250823600	HOSE (5X8.2X600)	7,48 €
# 54	13485-24B70-000 1348524B70000 1348524B70000	PIPE	Non disponible	0,00 €
# 54	13485-24B90-000 1348524B90000 1348524B90000	PIPE	Non disponible	0,00 €
# 99x	13200-24B41-000 1320024B41000 1320024B41000	CARBURATEUR CARBURETOR ASSY	Non disponible	0,00 €
# 99x	13200-24B71-000 1320024B71000 1320024B71000	13200-24B71-000 CARBURETOR ASSY	Non disponible	0,00 €
# 99x	13200-24B72-000 1320024B72000 1320024B72000	CARBURETOR ASSY	Non disponible	0,00 €
# 99x	13200-24B80-000 1320024B80000 1320024B80000	CARBURETOR ASSY	Non disponible	0,00 €
# 99x	13200-24B90-000 1320024B90000 1320024B90000	CARBURETOR ASSY	Non disponible	0,00 €
# 99x	13200-24C00-000 1320024C00000 1320024C00000	CARBURETOR ASSY	Non disponible	0,00 €
# 99x	13200-24C10-000 1320024C10000 1320024C10000	CARBURETOR ASSY	Non disponible	0,00 €
# 99x	13200-24C20-000 1320024C20000	CARBURETOR ASSY	Non disponible	0,00 €
# 99x	13200-24C30-000 1320024C30000 1320024C30000	CARBURETOR LS650/R CARBURETOR ASSY	Non disponible	0,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
