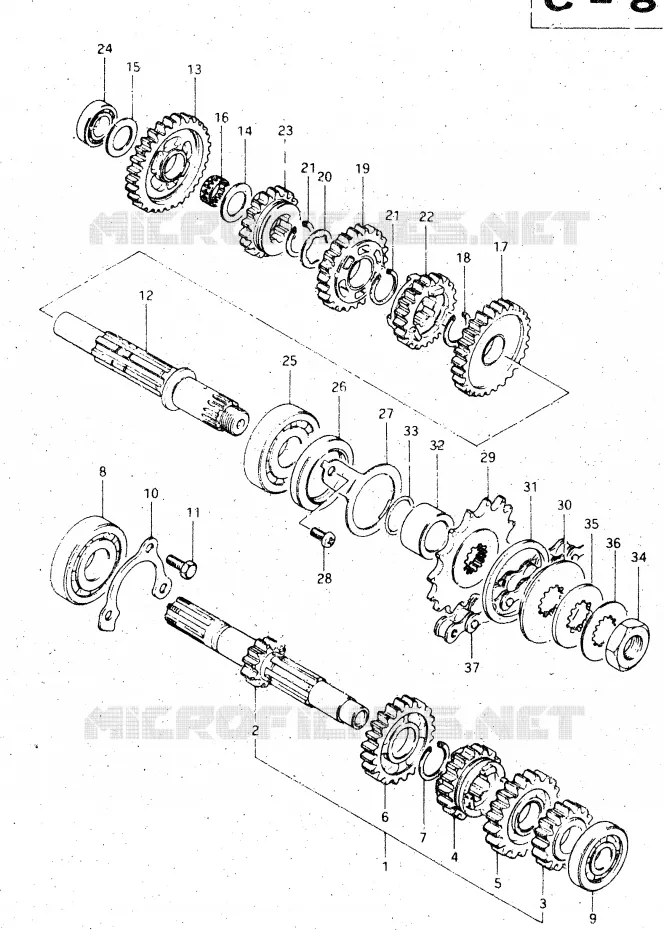

TRANSMISSION POUR SUZUKI DR 500 1983

ENSEMBLE DE SELECTION DE VITESSES

(1) 24120-37400-000

COUNTERSHAFT

(2) 24121-37400-000

DISCONTINUED

(3) 24221-37400-000

GEAR, 2ND DRIVE (NT:16)

(4) 24231-37400-000

PIGNON

(5) 24240-37400-000

GEAR, 4TH DRIVE (NT:21)

(6) 24250-37400-000

GEAR, 5TH DRIVE (NT:23)

(7) 09380-25010-000

CIRCLIP

(8) 09262-22028-000

BEARING,22X56X16
BEARING, RH (22X56X16)

(9) 09262-17027-000

BALL BEARING 17X40X12
BEARING, LH (17X40X12)

(10) 24741-37400-000

PLATE,COUNTERSHAFT BEARING

(11) 01500-0816B-000

VIS
BOLT M8X1.25X16 LH

(12) 24131-37401-000

DRIVESHAFT

(13) 24311-37400-000

GEAR, 1ST DRIVEN (NT:29)

(14) 09181-20195-000

SHIM,20X30X1.0
WASHER,12X40X3.0

(15) 08211-20303-000

WASHER,THRUST

(16) 09263-20018-000

ROLLER BEARING 20X24X10.8
BEARING

(17) 24320-37400-000

PIGNON DR125SE

(18) 09380-25010-000

CIRCLIP

(19) 24330-37400-000

PIGNON 3EME

(20) 09167-25012-000

WASHER,LOCK
WASHER

(21) 09380-25010-000

CIRCLIP

(22) 24341-37400-000

PIGNON 4EME

(23) 24351-37400-000

PIGNON DE 5EME

(24) 09262-20059-000

BALL BEARING 20X42X12
BEARING, RH

(25) 09262-22025-000

BEARING (22X56X16)

(26) 09283-32020-000

OIL SEAL 32X42X7
OIL SEAL 18X30X7

(27) 24751-37400-000

DISCONTINUED

(28) 01500-0612A-000

VIS
BOLT, FENDER REAR

(29) 27511-32401-000

PIGNON
SPROCKET (NT:15)

(30) 27516-37400-000

SUPPORT

(31) 27517-37400-000

SUPPORT
DAMPER

(32) 09180-22005-000

RONDELLE

(33) 09280-22003-000

O RING D:1.7 ID:22
O RING

(34) 09140-18006-000

NUT 18MM
NUT

(35) 27519-37400-000

SPACER,ENGINE SPROCKET

(36) 09167-22012-000

WASHER,LOCK
WASHER

(37) 27600-06C20-114

CHAINE
DISCONTINUED

	Référence	Désignation	Qté
# 1	24120-37400-000 2412037400000 2412037400000	COUNTERSHAFT	Non disponible	0,00 €
# 2	24121-37400-000 2412137400000 2412137400000	DISCONTINUED	Non disponible	0,00 €
# 3	24221-37400-000 2422137400000 2422137400000	GEAR, 2ND DRIVE (NT:16)	Non disponible	0,00 €
# 4	24231-37400-000 2423137400000 2423137400000	PIGNON	Non disponible	0,00 €
# 5	24240-37400-000 2424037400000 2424037400000	GEAR, 4TH DRIVE (NT:21)	Non disponible	0,00 €
# 6	24250-37400-000 2425037400000 2425037400000	GEAR, 5TH DRIVE (NT:23)	Non disponible	0,00 €
# 7	09380-25010-000 0938025010000 0938025010000	CIRCLIP	4,15 €
# 8	09262-22014-000 09262-22028-000 0926222014000	BEARING, 22X56X16 BEARING, RH (22X56X16)	104,76 €
# 9	09262-17018-000 09262-17027-000 0926217018000	BALL BEARING 17X40X12 BEARING, LH (17X40X12)	43,82 €
# 10	24741-37400-000 2474137400000 2474137400000	PLATE, COUNTERSHAFT BEARING	Non disponible	0,00 €
# 11	01107-08166-000 01500-0816B-000 0110708166000	VIS BOLT M8X1.25X16 LH	3,07 €
# 12	24131-37401-000 2413137401000 2413137401000	DRIVESHAFT	Non disponible	0,00 €
# 13	24311-37400-000 2431137400000 2431137400000	GEAR, 1ST DRIVEN (NT:29)	Non disponible	0,00 €
# 14	08211-20301-000 09181-20195-000 0821120301000	SHIM, 20X30X1.0 WASHER, 12X40X3.0	3,79 €

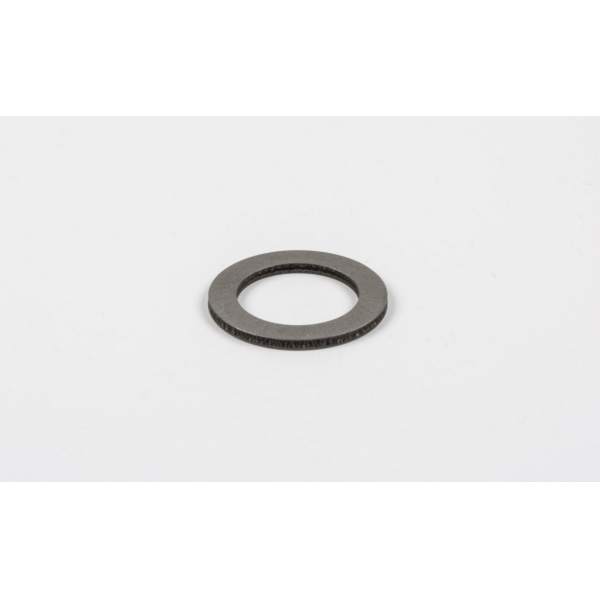

# 15	08211-20303-000 0821120303000 0821120303000	WASHER, THRUST	3,19 €
# 16	09263-20018-000 0926320018000 0926320018000	ROLLER BEARING 20X24X10.8 BEARING	Non disponible	0,00 €
# 17	24320-37400-000 2432037400000 2432037400000	PIGNON DR125SE	Non disponible	0,00 €
# 18	09380-25010-000 0938025010000 0938025010000	CIRCLIP	4,15 €
# 19	24330-37400-000 2433037400000 2433037400000	PIGNON 3EME	Non disponible	0,00 €
# 20	09167-25012-000 0916725012000 0916725012000	WASHER, LOCK WASHER	4,52 €
# 21	09380-25010-000 0938025010000 0938025010000	CIRCLIP	4,15 €
# 22	24341-37400-000 2434137400000 2434137400000	PIGNON 4EME	Non disponible	0,00 €
# 23	24351-37400-000 2435137400000 2435137400000	PIGNON DE 5EME	Non disponible	0,00 €
# 24	09262-20059-000 0926220059000 0926220059000	BALL BEARING 20X42X12 BEARING, RH	31,93 €
# 25	09262-22012-000 09262-22025-000 0926222012000	BEARING (22X56X16)	68,09 €
# 26	09283-32020-000 0928332020000 0928332020000	OIL SEAL 32X42X7 OIL SEAL 18X30X7	Non disponible	0,00 €
# 27	24751-37400-000 2475137400000 2475137400000	DISCONTINUED	Non disponible	0,00 €
# 28	01107-06126-000 01500-0612A-000 0110706126000	VIS BOLT, FENDER REAR	1,99 €
# 29	27511-32401-000 2751132401000 2751132401000	PIGNON SPROCKET (NT:15)	Non disponible	0,00 €
# 30	27516-37400-000 2751637400000 2751637400000	SUPPORT	Non disponible	0,00 €
# 31	27517-37400-000 2751737400000 2751737400000	SUPPORT DAMPER	18,79 €
# 32	09180-22005-000 0918022005000 0918022005000	RONDELLE	Non disponible	0,00 €
# 33	09280-22003-000 0928022003000 0928022003000	O RING D:1.7 ID:22 O RING	1,85 €
# 34	09140-18006-000 0914018006000 0914018006000	NUT 18MM NUT	7,22 €
# 35	27519-37400-000 2751937400000 2751937400000	SPACER, ENGINE SPROCKET	Non disponible	0,00 €
# 36	09167-22012-000 0916722012000 0916722012000	WASHER, LOCK WASHER	2,22 €
# 37	27600-37461-000 27600-06C20-114 2760037461000	CHAINE DISCONTINUED	206,22 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au TRANSMISSION de votre Suzuki de DR. Nous restons à votre disposition pour toute question.
