FILTRE A AIR

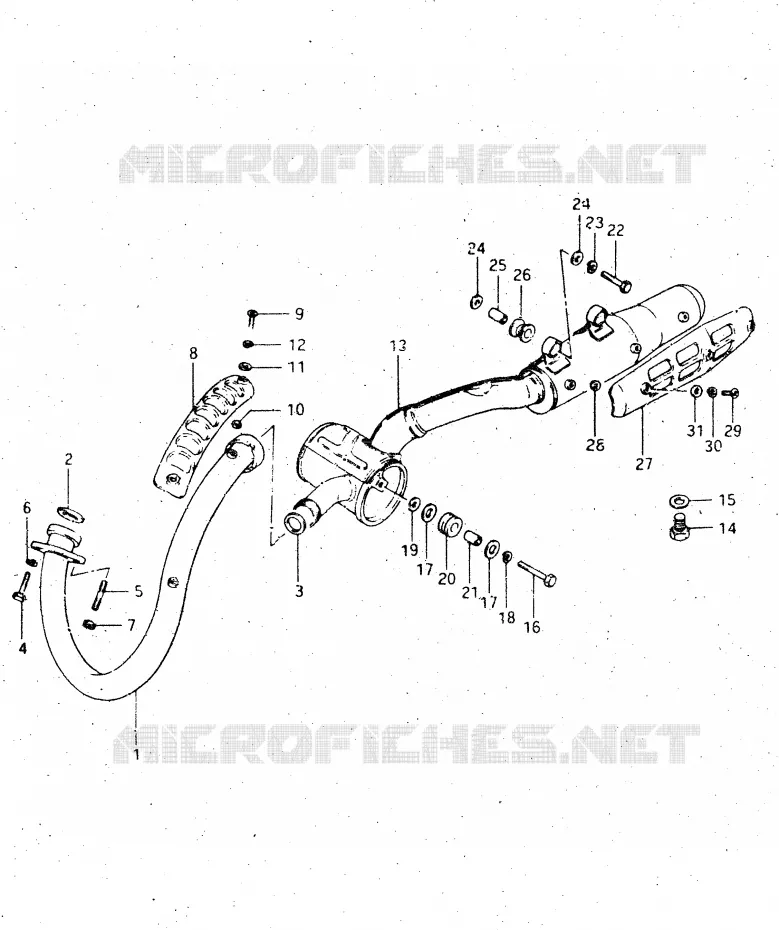

SILENCIEUX POUR SUZUKI DR 500 1983

POMPE A HUILE

(1) 14150-37401-000

COUDE ECHAPPEMENT

(2) 14181-01D00-000

JOINT
GASKET, EXHAUST PIPE (ASB)

(3) 14181-18C00-000

JOINT
GASKET

(4) 01500-0825A-000

VIS
BOLT 8X25 FENDER FRONT

(5) 01421-0820B-000

GOUJON
BOLT,STUD

(6) 08321-0108B-000

RONDELLE
.LOCK WASHER

(7) 08310-0008B-000

ECROU
.NUT

(8) 14186-37400-000

COUVRE CULASSE

(9) 02112-3612A-000

VIS
.SCREW

(10) 09168-06105-000

GASKET,6.2X12X1.5(NA)
GASKET (6.2X12X1.5)

(11) 08322-0106A-000

RONDELLE
WASHER

(12) 08321-0106A-000

RONDELLE
LOCK WASHER

(13) 14300-37411-000

MUFFLER ASSY

(13) 14301-37420-000

14301-37420-000
DISCONTINUED

(14) 09247-12103-000

PLUG
VIS

(15) 09168-12003-000

GASKET 12X16X2
WASHER

(16) 01570-0835A-000

BOLT
.BOLT RH

(17) 09160-08135-000

WASHER,8.5X28X1.6
WASHER (8.5X29X1.6)

(18) 08321-0108B-000

RONDELLE
.LOCK WASHER

(19) 09168-08010-000

WASHER

(20) 09320-13007-000

CUSHION

(21) 09180-08076-000

SPACER 8.6X13.8X13
RONDELLE

(22) 01500-0840A-000

VIS
BOLT

(23) 08321-0108B-000

RONDELLE
.LOCK WASHER

(24) 09160-08135-000

WASHER,8.5X28X1.6
WASHER (8.5X29X1.6)

(25) 09180-08194-000

SPACER,8.5X12X17.5
SPACER 2ND MUFFLER (8.6X12X17.5)

(26) 09320-12043-000

SILENT-BLOC
CUSHION

(27) 14781-37410-000

COUVRE CULASSE

(28) 09168-06105-000

GASKET,6.2X12X1.5(NA)
GASKET (6.2X12X1.5)

(29) 02112-3612A-000

VIS
.SCREW

(30) 08321-0106A-000

RONDELLE
LOCK WASHER

(31) 08322-0106A-000

RONDELLE
WASHER

	Référence	Désignation	Qté
# 1	14150-37401-000 1415037401000 1415037401000	COUDE ECHAPPEMENT	Non disponible	0,00 €
# 2	14181-11020-000 14181-01D00-000 1418111020000	JOINT GASKET, EXHAUST PIPE (ASB)	9,79 €
# 3	14181-05020-000 14181-18C00-000 1418105020000	JOINT GASKET	9,92 €
# 4	01107-08255-000 01500-0825A-000 0110708255000	VIS BOLT 8X25 FENDER FRONT	3,12 €
# 5	01421-08205-000 01421-0820B-000 0142108205000	GOUJON BOLT, STUD	2,75 €
# 6	08321-21085-000 08321-0108B-000 0832121085000	RONDELLE .LOCK WASHER	3,23 €
# 7	08310-11085-000 08310-0008B-000 0831011085000	ECROU .NUT	3,23 €
# 8	14186-37400-000 1418637400000 1418637400000	COUVRE CULASSE	Non disponible	0,00 €
# 9	02112-06125-000 02112-3612A-000 0211206125000	VIS .SCREW	2,88 €
# 10	09168-06005-000 09168-06105-000 0916806005000	GASKET, 6.2X12X1.5(NA) GASKET (6.2X12X1.5)	3,05 €
# 11	08322-21065-000 08322-0106A-000 0832221065000	RONDELLE WASHER	3,20 €
# 12	08321-21065-000 08321-0106A-000 0832121065000	RONDELLE LOCK WASHER	2,65 €
# 13	14300-37411-000 1430037411000 1430037411000	MUFFLER ASSY	Non disponible	0,00 €
# 13	14301-37420-000 1430137420000 1430137420000	14301-37420-000 DISCONTINUED	Non disponible	0,00 €
# 14	09247-12103-000 0924712103000 0924712103000	PLUG VIS	4,15 €
# 15	09168-12003-000 0916812003000 0916812003000	GASKET 12X16X2 WASHER	2,48 €
# 16	01107-08355-000 01570-0835A-000 0110708355000	BOLT .BOLT RH	4,26 €
# 17	09160-08057-000 09160-08135-000 0916008057000	WASHER, 8.5X28X1.6 WASHER (8.5X29X1.6)	2,88 €
# 18	08321-21085-000 08321-0108B-000 0832121085000	RONDELLE .LOCK WASHER	3,23 €
# 19	09168-08010-000 0916808010000 0916808010000	WASHER	Non disponible	0,00 €
# 20	09320-14008-000 09320-13007-000 0932014008000	CUSHION	4,82 €
# 21	09180-08076-000 0918008076000 0918008076000	SPACER 8.6X13.8X13 RONDELLE	Non disponible	0,00 €
# 22	01107-08405-000 01500-0840A-000 0110708405000	VIS BOLT	3,59 €
# 23	08321-21085-000 08321-0108B-000 0832121085000	RONDELLE .LOCK WASHER	3,23 €
# 24	09160-08057-000 09160-08135-000 0916008057000	WASHER, 8.5X28X1.6 WASHER (8.5X29X1.6)	2,88 €
# 25	09180-08102-000 09180-08194-000 0918008102000	SPACER, 8.5X12X17.5 SPACER 2ND MUFFLER (8.6X12X17.5)	4,36 €
# 26	09320-12026-000 09320-12043-000 0932012026000	SILENT-BLOC CUSHION	10,12 €
# 27	14781-37410-000 1478137410000 1478137410000	COUVRE CULASSE	Non disponible	0,00 €
# 28	09168-06005-000 09168-06105-000 0916806005000	GASKET, 6.2X12X1.5(NA) GASKET (6.2X12X1.5)	3,05 €
# 29	02112-06125-000 02112-3612A-000 0211206125000	VIS .SCREW	2,88 €
# 30	08321-21065-000 08321-0106A-000 0832121065000	RONDELLE LOCK WASHER	2,65 €
# 31	08322-21065-000 08322-0106A-000 0832221065000	RONDELLE WASHER	3,20 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au SILENCIEUX de votre Suzuki de DR. Nous restons à votre disposition pour toute question.
