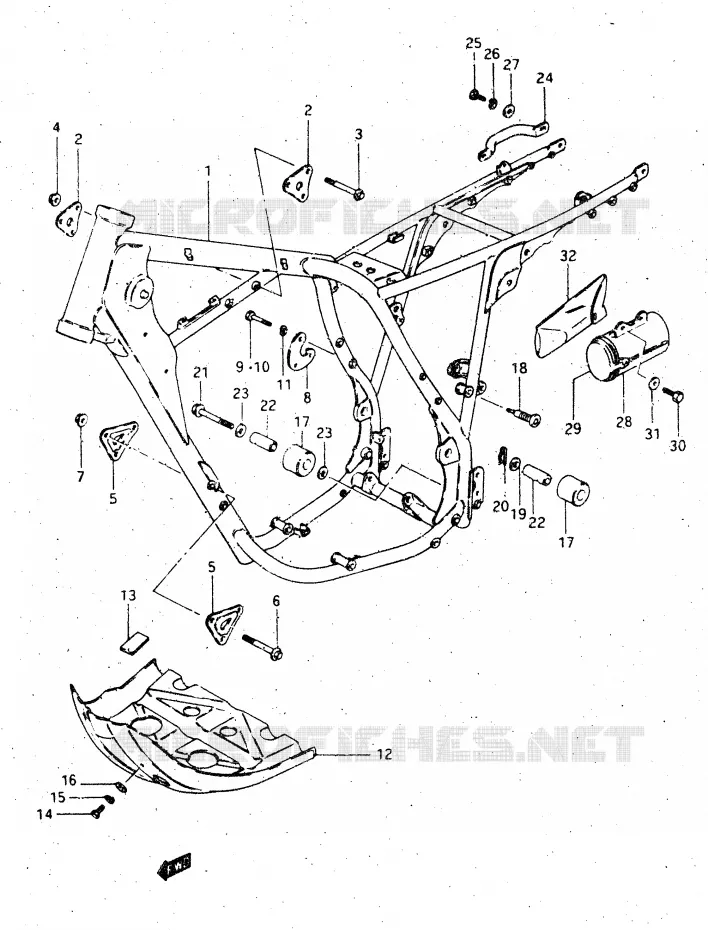

Vue éclatée

CADRE POUR SUZUKI DR 500 1983

REPOSE PIED

(1) 41100-37410-019

FRAME (BLACK)

(1) 41100-37410-19F

FRAME (BLUE)

(1) 41100-37420-019

FRAME (BLACK)

(1) 41100-37420-19F

FRAME (BLUE)

(2) 41991-37400-000

DISCONTINUED

(3) 01550-08507-000

VIS
.BOLT, AXLE HOLDER

(4) 08319-31087-000

NUT
ECROU

(5) 41993-37400-000

SUPPORT MOTEUR

(6) 09103-08037-000

BOLT 8X67
BOLT

(7) 08319-3108A-000

ECROU
NUT, REAR

(8) 41994-37200-000

PLATE, REAR

(9) 01500-0860B-000

.BOLT

(10) 01550-0850A-000

VIS
BOLT, UPPER

(11) 08321-0108B-000

RONDELLE
.LOCK WASHER

(12) 42511-37400-000

DISCONTINUED

(13) 42521-37400-000

CUSHION

(14) 01500-06127-000

VIS
BOLT, FRONT

(15) 08321-01067-000

WASHER,LOCK
RONDELLE *

(16) 08322-0106A-000

RONDELLE
RONDELLE *

(17) 43911-14200-000

ROULETTE CHAINE
CAGE A AIGUILLES

(18) 43915-14101-000

BOLT, UPPER

(19) 08212-10223-000

WASHER,THRUST
WASHER

(20) 08322-0108A-000

RONDELLE
E RING

(21) 09103-08043-000

BOLT 8X45
BOLT, LOWER

(22) 43913-40400-000

ENTRETOISE
RONDELLE

(23) 09160-08130-000

WASHER,8.5X24X1.6
WASHER (8.5X23X1.2)

(24) 41611-37400-000

DISCONTINUED

(25) 01500-0816B-000

VIS
BOLT, UPPER

(26) 08321-0108B-000

RONDELLE
WSHERLCK8.2X15.2X1.6

(27) 08322-01087-000

WASHER
WASHER, LOWER & CENTER

(28) 41550-37210-000

BOITIER
HOLDER, TOOL

(29) 41552-37210-000

COUVERCLE
CAP

(30) 01500-06167-000

VIS
BOLT, FENDER REAR

(31) 09160-06109-000

WASHER 6.5X18X1.6
WASHER, CENTER COVER & FENDER

(32) 09800-21021-000

TOOL ASSY
DISCONTINUED

	Référence	Désignation	Qté
# 1	41100-37410-019 4110037410019 4110037410019	FRAME (BLACK)	Non disponible	0,00 €
# 1	41100-37410-19F 411003741019F 411003741019F	FRAME (BLUE)	Non disponible	0,00 €
# 1	41100-37420-019 4110037420019 4110037420019	FRAME (BLACK)	Non disponible	0,00 €
# 1	41100-37420-19F 411003742019F 411003742019F	FRAME (BLUE)	Non disponible	0,00 €
# 2	41991-37400-000 4199137400000 4199137400000	DISCONTINUED	Non disponible	0,00 €
# 3	01517-08508-000 01550-08507-000 0151708508000	VIS .BOLT, AXLE HOLDER	4,82 €
# 4	08319-31088-000 08319-31087-000 0831931088000	NUT ECROU	3,43 €
# 5	41993-37400-000 4199337400000 4199337400000	SUPPORT MOTEUR	Non disponible	0,00 €
# 6	09103-08075-000 09103-08037-000 0910308075000	BOLT 8X67 BOLT	8,22 €
# 7	08319-31085-000 08319-3108A-000 0831931085000	ECROU NUT, REAR	3,46 €
# 8	41994-37200-000 4199437200000 4199437200000	PLATE, REAR	Non disponible	0,00 €
# 9	01107-08605-000 01500-0860B-000 0110708605000	.BOLT	4,73 €
# 10	01107-08505-000 01550-0850A-000 0110708505000	VIS BOLT, UPPER	4,22 €
# 11	08321-21085-000 08321-0108B-000 0832121085000	RONDELLE .LOCK WASHER	3,23 €
# 12	42511-37400-000 4251137400000 4251137400000	DISCONTINUED	Non disponible	0,00 €
# 13	42521-37400-000 4252137400000 4252137400000	CUSHION	Non disponible	0,00 €
# 14	01107-06128-000 01500-06127-000 0110706128000	VIS BOLT, FRONT	2,88 €
# 15	08321-21068-000 08321-01067-000 0832121068000	WASHER, LOCK RONDELLE *	2,71 €
# 16	08322-21068-000 08322-0106A-000 0832221068000	RONDELLE RONDELLE *	3,20 €
# 17	43911-14200-000 4391114200000 4391114200000	ROULETTE CHAINE CAGE A AIGUILLES	Non disponible	0,00 €
# 18	43915-14101-000 4391514101000 4391514101000	BOLT, UPPER	Non disponible	0,00 €
# 19	08212-10223-000 0821210223000 0821210223000	WASHER, THRUST WASHER	2,18 €
# 20	08332-11088-000 08322-0108A-000 0833211088000	RONDELLE E RING	2,30 €
# 21	09103-08043-000 0910308043000 0910308043000	BOLT 8X45 BOLT, LOWER	4,75 €
# 22	43913-40400-000 4391340400000 4391340400000	ENTRETOISE RONDELLE	Non disponible	0,00 €
# 23	09160-08035-000 09160-08130-000 0916008035000	WASHER, 8.5X24X1.6 WASHER (8.5X23X1.2)	3,05 €
# 24	41611-37400-000 4161137400000 4161137400000	DISCONTINUED	Non disponible	0,00 €
# 25	01107-08168-000 01500-0816B-000 0110708168000	VIS BOLT, UPPER	3,07 €
# 26	08321-21086-000 08321-0108B-000 0832121086000	RONDELLE WSHERLCK8.2X15.2X1.6	3,23 €
# 27	08322-21088-000 08322-01087-000 0832221088000	WASHER WASHER, LOWER & CENTER	2,65 €
# 28	41550-37210-000 4155037210000 4155037210000	BOITIER HOLDER, TOOL	Non disponible	0,00 €
# 29	41552-37210-000 4155237210000 4155237210000	COUVERCLE CAP	12,91 €
# 30	01107-06168-000 01500-06167-000 0110706168000	VIS BOLT, FENDER REAR	3,36 €
# 31	09160-06039-000 09160-06109-000 0916006039000	WASHER 6.5X18X1.6 WASHER, CENTER COVER & FENDER	2,75 €
# 32	09800-01800-000 0980001800000	TOOL ASSY DISCONTINUED	Non disponible	0,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CADRE de votre Suzuki de DR. Nous restons à votre disposition pour toute question.
