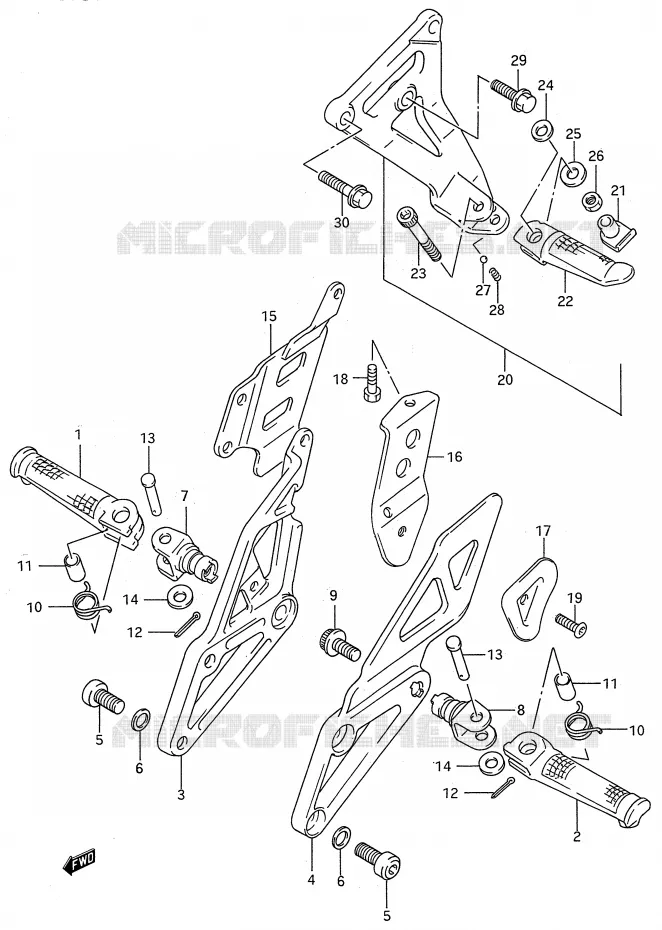

REPOSE PIED POUR SUZUKI GSX-R 750 1994

RESERVOIR D'ESSENCE (MODELE N) COLOR : L97 = 33J(BLACK), 1LV(PINK)

(1) 43511-17C02-000

BARRE DE REPOSE PIED
BAR, FRONT FOOTREST RH

(2) 43521-17C02-000

BARRE DE REPOSE PIED
BAR, FRONT FOOTREST LH

(3) 43511-17E01-000

BARRE DE REPOSE PIED
BRACKET, FOOTREST RH

(4) 43522-17E02-000

SUPPORT
BRACKET, FOOTREST LH

(5) 07130-1020B-000

VIS
BOLT, RH

(5) 07130-1020B-000

VIS
BOLT, RH

(5) 07130-1020B-000

VIS
BOLT, RH
VIS

(5) 07130-1020B-000

VIS
BOLT, RH
VIS

(5) 07130-1020B-000

VIS
BOLT, RH

(5) 07130-1020B-000

VIS
BOLT, RH

(5) 07130-1020B-000

VIS
BOLT, RH
VIS

(5) 07130-1020B-000

VIS
BOLT, RH
VIS

(6) 09164-10010-000

WASHER

(6) 09164-10010-000

WASHER

(7) 43530-17E01-000

REPOSE PIED
HOLDER, FRONT FOOTREST,RH

(8) 43540-17E00-000

REPOSE-PIED

(9) 09106-10052-000

BOLT,10X24
BOLT, FOOTREST HOLDER

(10) 09448-18022-000

SPRING

(10) 09448-18022-000

SPRING

(10) 09448-18022-000

SPRING
SPRING

(10) 09448-18022-000

SPRING
SPRING

(11) 09180-08149-000

SPACER,8.1X12X22
SPACER, FRONT FOOTREST

(11) 09180-08149-000

SPACER,8.1X12X22
SPACER, FRONT FOOTREST

(12) 04111-2515A-000

GOUPILLE
PIN 12X10

(12) 04111-2515A-000

GOUPILLE
PIN 12X10

(12) 04111-2515A-000

GOUPILLE
PIN 12X10
GOUPILLE

(12) 04111-2515A-000

GOUPILLE
PIN 12X10
GOUPILLE

(13) 09200-08057-000

PIN
PIN 16X10

(13) 09200-08057-000

PIN
PIN 16X10

(14) 09160-08043-000

WASHER 8.5X18X1
WASHER

(14) 09160-08043-000

WASHER 8.5X18X1
WASHER

(15) 43570-17E00-000

43570-17E00-000
PROTECTION D.

(15) 43571-46E00-000

GUARD, FOOTREST RH

(16) 43531-17E00-000

REINFORCEMENT, LH

(16) 43531-17E01-000

SUPPORT
REINFORCEMENT, LH

(17) 43532-17E00-000

PLAQUE
WASHER,THRUST

(18) 01500-06257-000

VIS
BOLT

(18) 01580-06253-000

VIS
BOLT

(19) 09139-06027-000

SCREW
SCREW, PLATE

(19) 02142-0620B-000

VIS
SCREW, PLATE

(20) 43600-17E00-000

REPOSE PIED

(20) 43600-17E10-000

REPOSE PIED

(20) 43700-17E00-000

REPOSE PIED
FOOTREST ASSY, PILLION LH

(20) 43700-17E10-000

REPOSE PIED
FOOTREST ASSY, PILLION LH

(21) 43580-17E00-000

PLAQUE

(21) 43590-17E00-000

CAOUTCHOUC

(22) 43611-32C00-000

REPOSE PIED

(22) 43621-32C00-000

REPOSE PIED

(23) 07130-08507-000

BOLT

(23) 07130-0855B-000

REAR BOLT
BOLT

(24) 09160-08043-000

WASHER 8.5X18X1
WASHER

(25) 08322-01087-000

WASHER

(25) 08322-0108A-000

RONDELLE
WASHER

(26) 08319-2108A-000

NUT

(27) 06111-07004-000

BILLE
BALL

(28) 09440-05003-000

SPRING

(29) 01550-08207-000

VIS
BOLT

(30) 01550-08307-000

VIS
BOLT

(30) 01550-0830B-000

VIS
BOLT

	Référence	Désignation	Qté
# 1	43511-17C02-000 4351117C02000 4351117C02000	BARRE DE REPOSE PIED BAR, FRONT FOOTREST RH	Non disponible	0,00 €
# 2	43521-17C02-000 4352117C02000 4352117C02000	BARRE DE REPOSE PIED BAR, FRONT FOOTREST LH	Non disponible	0,00 €
# 3	43511-17E00-000 4351117E00000	BARRE DE REPOSE PIED BRACKET, FOOTREST RH	Non disponible	0,00 €
# 4	43522-17E00-000 4352217E00000	SUPPORT BRACKET, FOOTREST LH	Non disponible	0,00 €
# 5	07130-10203-000 07130-1020B-000 0713010203000	VIS BOLT, RH	5,76 €
# 6	09164-10010-000 0916410010000 0916410010000	WASHER	6,00 €
# 7	43530-17E00-000 43530-17E01-000 4353017E00000	REPOSE PIED HOLDER, FRONT FOOTREST, RH	51,41 €
# 8	43540-17E00-000 4354017E00000 4354017E00000	REPOSE-PIED	51,41 €
# 9	09106-10052-000 0910610052000 0910610052000	BOLT, 10X24 BOLT, FOOTREST HOLDER	Non disponible	0,00 €
# 10	09448-19020-000 09448-18022-000 0944819020000	SPRING	5,76 €
# 11	09180-08149-000 0918008149000 0918008149000	SPACER, 8.1X12X22 SPACER, FRONT FOOTREST	8,47 €
# 12	04111-25158-000 04111-2515A-000 0411125158000	GOUPILLE PIN 12X10	1,73 €
# 13	09200-08057-000 0920008057000 0920008057000	PIN PIN 16X10	3,05 €
# 14	09160-08043-000 0916008043000 0916008043000	WASHER 8.5X18X1 WASHER	2,48 €
# 15	43570-17E00-000 4357017E00000 4357017E00000	43570-17E00-000 PROTECTION D.	Non disponible	0,00 €
# 15	43571-46E00-000 4357146E00000 4357146E00000	GUARD, FOOTREST RH	Non disponible	0,00 €
# 16	43531-17E00-000 4353117E00000 4353117E00000	REINFORCEMENT, LH	Non disponible	0,00 €
# 16	43531-17E01-000 4353117E01000 4353117E01000	SUPPORT REINFORCEMENT, LH	Non disponible	0,00 €
# 17	43532-17E00-000 4353217E00000 4353217E00000	PLAQUE WASHER, THRUST	Non disponible	0,00 €
# 18	01500-06257-000 0150006257000 0150006257000	VIS BOLT	3,59 €
# 18	01580-06253-000 0158006253000 0158006253000	VIS BOLT	3,08 €
# 19	02142-06203-000 02142-0620B-000 0214206203000	VIS SCREW, PLATE	2,41 €
# 19	09139-06027-000 0913906027000 0913906027000	SCREW SCREW, PLATE	4,75 €
# 20	43600-17E00-000 4360017E00000 4360017E00000	REPOSE PIED	Non disponible	0,00 €
# 20	43600-17E10-000 4360017E10000 4360017E10000	REPOSE PIED	Non disponible	0,00 €
# 20	43700-17E00-000 4370017E00000 4370017E00000	REPOSE PIED FOOTREST ASSY, PILLION LH	Non disponible	0,00 €
# 20	43700-17E10-000 4370017E10000 4370017E10000	REPOSE PIED FOOTREST ASSY, PILLION LH	Non disponible	0,00 €
# 21	43580-17E00-000 4358017E00000 4358017E00000	PLAQUE	Non disponible	0,00 €
# 21	43590-17E00-000 4359017E00000 4359017E00000	CAOUTCHOUC	Non disponible	0,00 €
# 22	43611-32C00-000 4361132C00000 4361132C00000	REPOSE PIED	62,05 €
# 22	43621-32C00-000 4362132C00000 4362132C00000	REPOSE PIED	59,52 €
# 23	07130-08507-000 0713008507000 0713008507000	BOLT	5,76 €
# 23	07130-08553-000 07130-0855B-000 0713008553000	REAR BOLT BOLT	5,54 €
# 24	09160-08043-000 0916008043000 0916008043000	WASHER 8.5X18X1 WASHER	2,48 €
# 25	08322-01083-000 08322-0108A-000 0832201083000	RONDELLE WASHER	2,30 €
# 25	08322-01087-000 0832201087000 0832201087000	WASHER	2,65 €
# 26	08319-21088-000 08319-2108A-000 0831921088000	NUT	3,05 €
# 27	06111-07004-000 0611107004000 0611107004000	BILLE BALL	1,72 €
# 28	09440-05003-000 0944005003000 0944005003000	SPRING	2,22 €
# 29	01550-08203-000 01550-08207-000 0155008203000	VIS BOLT	3,78 €
# 30	01550-08303-000 01550-0830B-000 0155008303000	VIS BOLT	4,73 €
# 30	01550-08307-000 0155008307000 0155008307000	VIS BOLT	4,82 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
