Cylindrée

Modèle

Année

Finition

Catalogue pièces

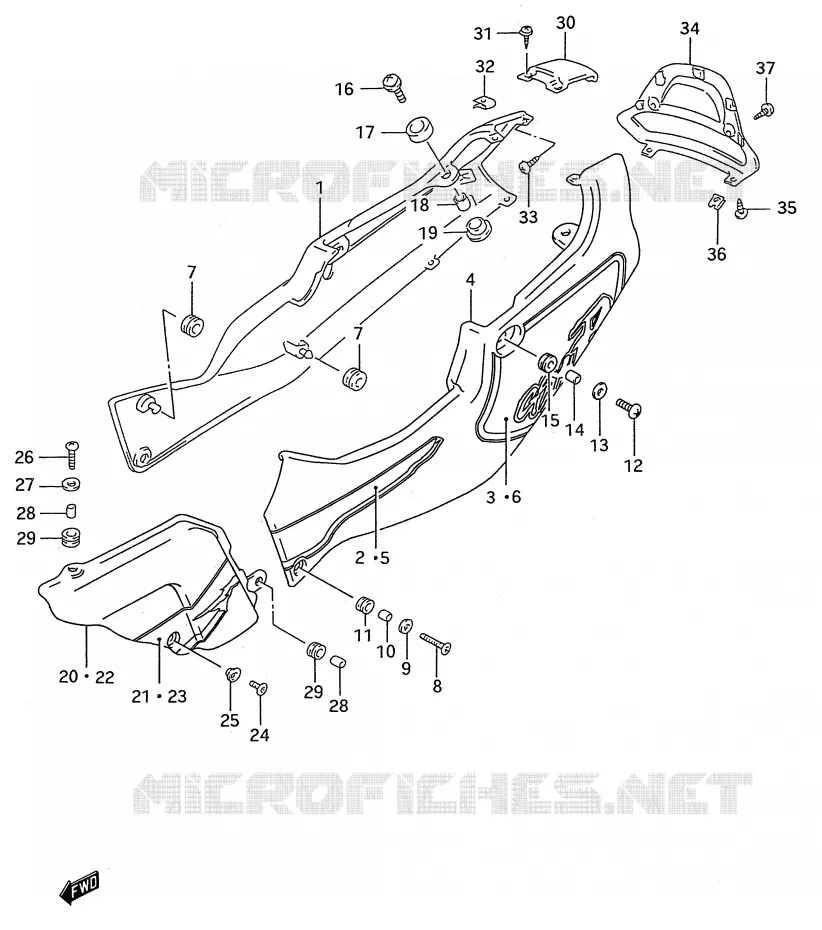

Vue éclatée

CARENAGES ARRIERE (MODELE R) COLOR : M18 = 0JW(WHITE), 1LE(BLUE)

CARENAGES ARRIERE (MODELE S) POUR SUZUKI GSX-R 750 1994

GARDE BOUE AVANT (MODELE N / P) REFER TO FIG.42A(H-3) FOR MODEL R/S

(1) 47100-17EJ0-0JW

COVER ASSY FRAME
COVER, FRAME RH (WHITE)

(1) 47111-17E00-000

COUVERTURE
COVER, FRAME RH (BLACK)

(2) 68135-17E20-D4H

TAPE, FRONT RH

(2) 68135-17E20-D6G

TAPE, FRONT RH

(3) 68136-17E20-Y79

TAPE, ZECKEN RH

(3) 68136-17E20-Y96

EMBLEME
TAPE, ZECKEN RH

(4) 47200-17EG0-0JW

47200-17EG0-0JW
COVER, FRAME LH (WHITE)

(4) 47211-17E00-000

CARTER LATERAL
COVER, FRAME LH (BLACK)

(5) 68145-17E20-D4H

TAPE, FRONT LH

(5) 68145-17E20-D6G

TAPE FRAME COVER
TAPE, FRONT LH

(6) 68146-17E20-Y79

TAPE, ZECKEN LH

(6) 68146-17E20-Y96

TAPE, ZECKEN LH

(7) 09320-08513-000

CUSHION
CAOUTCHOUC

(7) 09320-08513-000

CUSHION
CAOUTCHOUC

(8) 09139-06042-000

SCREW
BOLT

(9) 09160-06084-000

WASHER,6.5X18X1.6
WASHER, FENDER & BRACE

(10) 09180-06263-000

SPACER,6.5X9X9
ENTRETOISE *

(11) 09320-09016-000

CUSHION

(12) 09139-06071-000

SCREW,6X20
SCREW 6X20 (SUS)

(13) 09160-06054-000

WASHER 6.5X22X1.6
WASHER

(14) 09180-06258-000

SPACER,6.5X9X6.7
SPACER (6.3X9.1X6.7)

(15) 94433-26B01-000

CAOUTCHOUC
CUSHION

(16) 09136-06083-000

SCREW
SCREW,5X12

(17) 45149-04A00-000

CAOUTCHOUC
CUSHION

(18) 09180-06286-000

SPACER,6.5X10X9.4
SPACER, CUSHION (6.8X10X9.4)

(19) 45326-17C00-000

CAOUTCHOUC
CAP DF90/115

(20) 47500-17E70-0JW

CARTER RADIATEUR
CARTER LATERAL DE CADRE

(20) 47500-17E70-33J

COVER FRAME
CARTER LATERAL DE CADRE

(21) 68665-17E10-D4H

TAPE, RH

(21) 68665-17E10-D6G

TAPE, RH

(22) 47600-17E70-0JW

COUVERCLE

(22) 47600-17E70-33J

COVER ASSY FRAME
COVER, FRAME BODY LH (BLACK)

(23) 68675-17E10-D4H

EMBLEME
TAPE, LH

(23) 68675-17E10-D6G

TAPE, LH

(24) 09139-05025-000

SCREW
SCREW 6X20 (SUS)

(25) 09169-06040-000

RONDELLE
WASHER

(26) 09136-06113-000

SCREW
SCREW,5X12

(27) 09160-06109-000

WASHER 6.5X18X1.6
WASHER, FRONT FENDER REAR

(28) 09180-06263-000

SPACER,6.5X9X9
ENTRETOISE *

(28) 09180-06263-000

SPACER,6.5X9X9
ENTRETOISE *

(28) 09180-06263-000

SPACER,6.5X9X9
ENTRETOISE *
SPACER,6.5X9X9

(28) 09180-06263-000

SPACER,6.5X9X9
ENTRETOISE *
SPACER,6.5X9X9

(29) 09320-09016-000

CUSHION

(29) 09320-09016-000

CUSHION

(30) 47300-17E00-0JW

COUVERCLE
COVER, FRAME CENTER (WHITE)

(30) 47300-17E00-33J

COUVERCLE
COVER, FRAME CENTER (BLACK)

(31) 03141-1412B-000

VIS
SCREW,5X12

(32) 09148-04024-000

NUT

(33) 09139-05025-000

SCREW

(34) 47411-17E00-000

PLAQUE
COVER, FRAME REAR

(35) 02142-0512A-000

VIS
SCREW, REAR LOWER

(36) 09148-05021-000

NUT

(37) 03541-0410A-000

VIS
SCREW, REAR

	Référence	Désignation	Qté
# 1	47100-17EG0-0JW 4710017EG00JW	COVER ASSY FRAME COVER, FRAME RH (WHITE)	Non disponible	0,00 €
# 1	47100-17EG0-33J 4710017EG033J	COUVERTURE COVER, FRAME RH (BLACK)	Non disponible	0,00 €
# 2	68135-17E20-D4H 6813517E20D4H 6813517E20D4H	TAPE, FRONT RH	Non disponible	0,00 €
# 2	68135-17E20-D6G 6813517E20D6G 6813517E20D6G	TAPE, FRONT RH	Non disponible	0,00 €
# 3	68136-17E20-Y79 6813617E20Y79 6813617E20Y79	TAPE, ZECKEN RH	Non disponible	0,00 €
# 3	68136-17E20-Y96 6813617E20Y96 6813617E20Y96	EMBLEME TAPE, ZECKEN RH	Non disponible	0,00 €
# 4	47200-17EG0-0JW 4720017EG00JW 4720017EG00JW	47200-17EG0-0JW COVER, FRAME LH (WHITE)	Non disponible	0,00 €
# 4	47200-17EG0-33J 4720017EG033J	CARTER LATERAL COVER, FRAME LH (BLACK)	Non disponible	0,00 €
# 5	68145-17E20-D4H 6814517E20D4H 6814517E20D4H	TAPE, FRONT LH	Non disponible	0,00 €
# 5	68145-17E20-D6G 6814517E20D6G 6814517E20D6G	TAPE FRAME COVER TAPE, FRONT LH	Non disponible	0,00 €
# 6	68146-17E20-Y79 6814617E20Y79 6814617E20Y79	TAPE, ZECKEN LH	Non disponible	0,00 €
# 6	68146-17E20-Y96 6814617E20Y96 6814617E20Y96	TAPE, ZECKEN LH	Non disponible	0,00 €
# 7	09320-08018-000 0932008018000	CUSHION CAOUTCHOUC	Non disponible	0,00 €
# 8	09139-06042-000 0913906042000 0913906042000	SCREW BOLT	8,22 €
# 9	09160-06006-000 09160-06084-000 0916006006000	WASHER, 6.5X18X1.6 WASHER, FENDER & BRACE	2,41 €
# 10	09180-06011-000 09180-06263-000 0918006011000	SPACER, 6.5X9X9 ENTRETOISE *	2,88 €
# 11	09320-09016-000 0932009016000 0932009016000	CUSHION	2,88 €
# 12	09139-06071-000 0913906071000 0913906071000	SCREW, 6X20 SCREW 6X20 (SUS)	6,67 €
# 13	09160-06054-000 0916006054000 0916006054000	WASHER 6.5X22X1.6 WASHER	2,36 €
# 14	09180-06027-000 09180-06258-000 0918006027000	SPACER, 6.5X9X6.7 SPACER (6.3X9.1X6.7)	2,57 €
# 15	94433-26B00-000 94433-26B01-000 9443326B00000	CAOUTCHOUC CUSHION	5,57 €
# 16	09136-06083-000 0913606083000 0913606083000	SCREW SCREW, 5X12	3,05 €
# 17	45149-04A00-000 4514904A00000 4514904A00000	CAOUTCHOUC CUSHION	5,63 €
# 18	09180-06167-000 09180-06286-000 0918006167000	SPACER, 6.5X10X9.4 SPACER, CUSHION (6.8X10X9.4)	3,79 €
# 19	45326-17C00-000 4532617C00000 4532617C00000	CAOUTCHOUC CAP DF90/115	5,42 €
# 20	47500-17E70-0JW 4750017E700JW 4750017E700JW	CARTER RADIATEUR CARTER LATERAL DE CADRE	Non disponible	0,00 €
# 20	47500-17E70-33J 4750017E7033J 4750017E7033J	COVER FRAME CARTER LATERAL DE CADRE	Non disponible	0,00 €
# 21	68665-17E10-D4H 6866517E10D4H 6866517E10D4H	TAPE, RH	Non disponible	0,00 €
# 21	68665-17E10-D6G 6866517E10D6G 6866517E10D6G	TAPE, RH	Non disponible	0,00 €
# 22	47600-17E70-0JW 4760017E700JW 4760017E700JW	COUVERCLE	Non disponible	0,00 €
# 22	47600-17E70-33J 4760017E7033J 4760017E7033J	COVER ASSY FRAME COVER, FRAME BODY LH (BLACK)	Non disponible	0,00 €
# 23	68675-17E10-D4H 6867517E10D4H 6867517E10D4H	EMBLEME TAPE, LH	Non disponible	0,00 €
# 23	68675-17E10-D6G 6867517E10D6G 6867517E10D6G	TAPE, LH	Non disponible	0,00 €
# 24	09139-05025-000 0913905025000 0913905025000	SCREW SCREW 6X20 (SUS)	2,57 €
# 25	09169-06040-000 0916906040000 0916906040000	RONDELLE WASHER	2,57 €
# 26	09136-06113-000 0913606113000 0913606113000	SCREW SCREW, 5X12	3,43 €
# 27	09160-06057-000 09160-06109-000 0916006057000	WASHER 6.5X18X1.6 WASHER, FRONT FENDER REAR	2,75 €
# 28	09180-06011-000 09180-06263-000 0918006011000	SPACER, 6.5X9X9 ENTRETOISE *	2,88 €
# 29	09320-09016-000 0932009016000 0932009016000	CUSHION	2,88 €
# 30	47300-17E00-0JW 4730017E000JW 4730017E000JW	COUVERCLE COVER, FRAME CENTER (WHITE)	Non disponible	0,00 €
# 30	47300-17E00-33J 4730017E0033J 4730017E0033J	COUVERCLE COVER, FRAME CENTER (BLACK)	Non disponible	0,00 €
# 31	03141-14123-000 03141-1412B-000 0314114123000	VIS SCREW, 5X12	3,43 €
# 32	09148-04024-000 0914804024000 0914804024000	NUT	2,41 €
# 33	09139-05025-000 0913905025000 0913905025000	SCREW	2,57 €
# 34	47411-17E00-000 4741117E00000 4741117E00000	PLAQUE COVER, FRAME REAR	Non disponible	0,00 €
# 35	02142-05123-000 02142-0512A-000 0214205123000	VIS SCREW, REAR LOWER	1,98 €
# 36	09148-05021-000 0914805021000 0914805021000	NUT	1,62 €
# 37	03541-04103-000 03541-0410A-000 0354104103000	VIS SCREW, REAR	1,79 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
