CARTER

CARTER INFERIEUR - POMPE A HUILE POUR SUZUKI GSX-R 750 1994

VILEBREQUIN

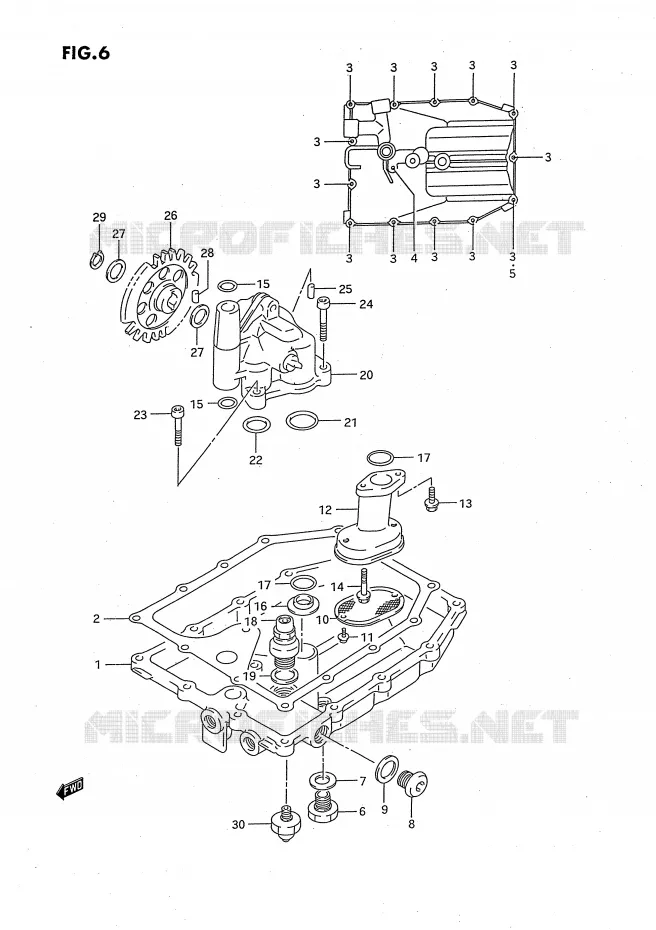

CARTER INFERIEUR POMPE A HUILE pour Suzuki GSX-R 750 1994
1
(1)  11511-46E02-000
CARTER D'HUILE
PAN, OIL
2
(2)  11489-17E01-000
JOINT
3
(3)  01547-0625B-000
VIS
BOLT
4
(4)  01547-0635B-000
VIS
BOLT
5
(5)  09168-06024-000
GASKET
WASHER
6
(6)  09247-14002-000
BOUCHON DE VIDANGE
BOLT
7
(7)  09168-14002-000
GASKET,13.8X18.8X0.4
8
(8)  09248-16012-000
BOUCHON *
BOLT
9
(9)  09168-16002-000
GASKET 16X22X2
10
(10)  16520-38A00-000
TAMIS
STRAINER, ENGINE OIL
11
(11)  02112-7512A-000
VIS
BOLT
12
(12)  16525-46E01-000
PROTECTEUR
13
(13)  01550-0620B-000
VIS
BOLT
14
(14)  01550-0655B-000
VIS
15
(15)  09280-12012-000
O RING,D:2.4,ID:11.8
O RING, OIL GALLERY
16
(16)  16529-27A01-000
JOINT
GASKET, OUTLET
17
(17)  09280-18009-000
O RING D:3.2 ID:17.8
O RING
18
(18)  16440-17C10-000
REGULATEUR
VALVE ASSY, OIL RELIEF
19
(19)  09168-16002-000
GASKET 16X22X2
20
(20)  16400-17E00-000
POMPE A HUILE
21
(21)  09280-26005-000
O RING,D:2.4,ID:26.2
O RING
22
(22)  09280-18009-000
O RING D:3.2 ID:17.8
O RING
23
(23)  07130-0630B-000
VIS
BOLT
24
(24)  07130-0635B-000
BOLT
25
(25)  04211-09129-000
GOUPILLE
PIN 16X10
26
(26)  16332-19C00-000
PIGNON
GEAR, OIL PUMP DRIVEN
27
(27)  08221-12205-000
SHIM
WASHER
28
(28)  09261-05006-000
PIN 5X8
PIN 16X10
29
(29)  08331-3112A-000
CIRCLIP
30
(30)  37820-33D10-000
CONTACTEUR PRESSION D'HUILE
SWITCH, OIL PRESSURE
Référence Désignation Prix Unitaire TTC Qté
# 1

11511-46E02-000
1151146E02000

1151146E02000
CARTER D'HUILE
PAN, OIL
Non disponible
# 2

11489-17E01-000
1148917E01000

1148917E01000
JOINT
Non disponible
# 3

01547-06253-000

01547-0625B-000
 0154706253000
VIS
BOLT
# 4

01547-06353-000

01547-0635B-000
 0154706353000
VIS
BOLT
# 5

09168-06024-000
0916806024000

0916806024000
GASKET
WASHER
# 6

09247-14001-000

09247-14002-000
 0924714001000
BOUCHON DE VIDANGE
BOLT
# 7

09168-14002-000
0916814002000

0916814002000
GASKET, 13.8X18.8X0.4
# 8

09248-16010-000

09248-16012-000
 0924816010000
BOUCHON *
BOLT
# 9

09168-16002-000
0916816002000

0916816002000
GASKET 16X22X2
# 10

16520-38A00-000
1652038A00000

1652038A00000
TAMIS
STRAINER, ENGINE OIL
# 11

02112-75123-000

02112-7512A-000
 0211275123000
VIS
BOLT
# 12

16525-46E01-000
1652546E01000

1652546E01000
PROTECTEUR
Non disponible
# 13

01550-06203-000

01550-0620B-000
 0155006203000
VIS
BOLT
# 14

01550-06553-000

01550-0655B-000
 0155006553000
VIS
# 15

09280-12012-000
0928012012000

0928012012000
O RING, D:2.4, ID:11.8
O RING, OIL GALLERY
# 16

16529-27A01-000
1652927A01000

1652927A01000
JOINT
GASKET, OUTLET
# 17

09280-18009-000
0928018009000

0928018009000
O RING D:3.2 ID:17.8
O RING
# 18

16440-17C00-000

16440-17C10-000
 1644017C00000
REGULATEUR
VALVE ASSY, OIL RELIEF
# 19

09168-16002-000
0916816002000

0916816002000
GASKET 16X22X2
# 20

16400-17E00-000
1640017E00000

1640017E00000
POMPE A HUILE
Non disponible
# 21

09280-26005-000
0928026005000

0928026005000
O RING, D:2.4, ID:26.2
O RING
# 22

09280-18009-000
0928018009000

0928018009000
O RING D:3.2 ID:17.8
O RING
# 23

07130-06303-000

07130-0630B-000
 0713006303000
VIS
BOLT
# 24

07130-06353-000

07130-0635B-000
 0713006353000
BOLT
# 25

04211-09129-000
0421109129000

0421109129000
GOUPILLE
PIN 16X10
# 26

16332-19C00-000
1633219C00000

1633219C00000
PIGNON
GEAR, OIL PUMP DRIVEN
# 27

08221-12205-000
0822112205000

0822112205000
SHIM
WASHER
# 28

09261-05006-000
0926105006000

0926105006000
PIN 5X8
PIN 16X10
# 29

08331-31126-000

08331-3112A-000
 0833131126000
CIRCLIP
# 30

37820-33D00-000

37820-33D10-000
 3782033D00000
CONTACTEUR PRESSION D'HUILE
SWITCH, OIL PRESSURE
Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
