CADRE POUR SUZUKI GSX-R 750 1994

REPOSE PIED

(1) 41101-17881-000

FRAME SET

(2) 01550-1030A-000

VIS
BOLT, RH

(3) 01550-1045A-000

VIS
BOLT

(4) 09160-10123-000

WASHER,10.5X20X2.3
WASHER, UPPER (10.1X21X2.3)

(5) 09159-10027-000

NUT 10MM
NUT

(6) 41200-17E50-000

PARTIE AR. DE CADRE

(7) 09139-10004-000

BOULON
BOLT

(8) 09164-10010-000

WASHER

(9) 41762-17E00-000

SUPPORT

(10) 09106-08056-000

BOLT 8X28
BOLT

(11) 09164-08015-000

WASHER

(12) 41911-17E00-000

SUPPORT MOTEUR

(13) 09103-08288-000

BOULON 8X25
BOLT

(14) 08321-0108B-000

RONDELLE
LOCK WASHER

(15) 09160-08054-000

WASHER 8.5X20X1.6
WASHER (8.2X20X1.6)

(16) 41931-17E00-000

SUPPORT MOTEUR

(16) 41921-17E00-000

SUPPORT MOTEUR

(17) 09103-08288-000

BOULON 8X25
BOLT

(18) 08321-0108B-000

RONDELLE
LOCK WASHER

(19) 09160-08054-000

WASHER 8.5X20X1.6
WASHER (8.2X20X1.6)

(20) 41940-17E00-000

SUPPORT MOTEUR

(21) 41950-17E00-000

PATTE

(22) 09106-08005-000

BOLT 8X22
BOLT

(23) 08321-0108B-000

RONDELLE
LOCK WASHER

(24) 09160-08054-000

WASHER 8.5X20X1.6
WASHER

(25) 41961-17E60-000

PLAQUE

(25) 41971-17E60-000

SUPPORT MOTEUR

(26) 09106-08129-000

BOLT

(27) 43980-17E04-000

BARRE DE MAINTIEN

(28) 01550-08207-000

VIS
BOLT

(29) 47431-17E00-000

BOITIER
HOLDER, TOOL

	Référence	Désignation	Qté
# 1	41101-17881-000 4110117881000 4110117881000	FRAME SET	Non disponible	0,00 €
# 2	01550-10303-000 01550-1030A-000 0155010303000	VIS BOLT, RH	4,14 €
# 3	01550-10453-000 01550-1045A-000 0155010453000	VIS BOLT	4,82 €
# 4	09160-10013-000 09160-10123-000 0916010013000	WASHER, 10.5X20X2.3 WASHER, UPPER (10.1X21X2.3)	3,05 €
# 5	09159-10027-000 0915910027000 0915910027000	NUT 10MM NUT	4,66 €
# 6	41200-17E50-000 4120017E50000 4120017E50000	PARTIE AR. DE CADRE	Non disponible	0,00 €
# 7	43529-17D00-000 09139-10004-000 4352917D00000	BOULON BOLT	6,67 €

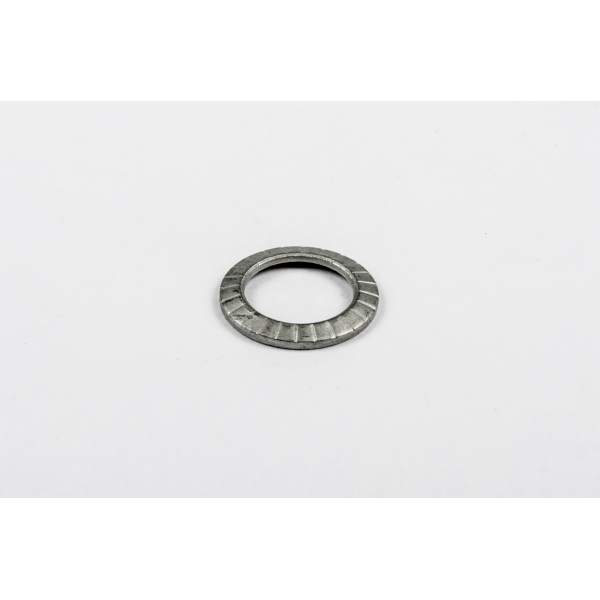

# 8	09164-10010-000 0916410010000 0916410010000	WASHER	6,00 €
# 9	41762-17E00-000 4176217E00000 4176217E00000	SUPPORT	Non disponible	0,00 €
# 10	09106-08056-000 0910608056000 0910608056000	BOLT 8X28 BOLT	Non disponible	0,00 €
# 11	09164-08015-000 0916408015000 0916408015000	WASHER	4,66 €
# 12	41911-17E00-000 4191117E00000 4191117E00000	SUPPORT MOTEUR	Non disponible	0,00 €
# 13	09103-08255-000 09103-08288-000 0910308255000	BOULON 8X25 BOLT	4,66 €
# 14	08321-01083-000 08321-0108B-000 0832101083000	RONDELLE LOCK WASHER	3,23 €
# 15	09160-08010-000 09160-08054-000 0916008010000	WASHER 8.5X20X1.6 WASHER (8.2X20X1.6)	2,09 €
# 16	41931-17E00-000 4193117E00000 4193117E00000	SUPPORT MOTEUR	11,69 €
# 16	41921-17E00-000 4192117E00000 4192117E00000	SUPPORT MOTEUR	Non disponible	0,00 €
# 17	09103-08255-000 09103-08288-000 0910308255000	BOULON 8X25 BOLT	4,66 €
# 18	08321-01083-000 08321-0108B-000 0832101083000	RONDELLE LOCK WASHER	3,23 €
# 19	09160-08010-000 09160-08054-000 0916008010000	WASHER 8.5X20X1.6 WASHER (8.2X20X1.6)	2,09 €
# 20	41940-17E00-000 4194017E00000 4194017E00000	SUPPORT MOTEUR	Non disponible	0,00 €
# 21	41950-17E00-000 4195017E00000 4195017E00000	PATTE	Non disponible	0,00 €
# 22	09106-08005-000 0910608005000 0910608005000	BOLT 8X22 BOLT	Non disponible	0,00 €
# 23	08321-01083-000 08321-0108B-000 0832101083000	RONDELLE LOCK WASHER	3,23 €
# 24	09160-08010-000 09160-08054-000 0916008010000	WASHER 8.5X20X1.6 WASHER	2,09 €
# 25	41961-17E60-000 4196117E60000 4196117E60000	PLAQUE	Non disponible	0,00 €
# 25	41971-17E60-000 4197117E60000 4197117E60000	SUPPORT MOTEUR	Non disponible	0,00 €
# 26	09106-08112-000 09106-08129-000 0910608112000	BOLT	6,65 €
# 27	43980-17E04-000 4398017E04000 4398017E04000	BARRE DE MAINTIEN	Non disponible	0,00 €
# 28	01550-08203-000 01550-08207-000 0155008203000	VIS BOLT	3,78 €
# 29	47431-17E00-000 4743117E00000 4743117E00000	BOITIER HOLDER, TOOL	Non disponible	0,00 €
