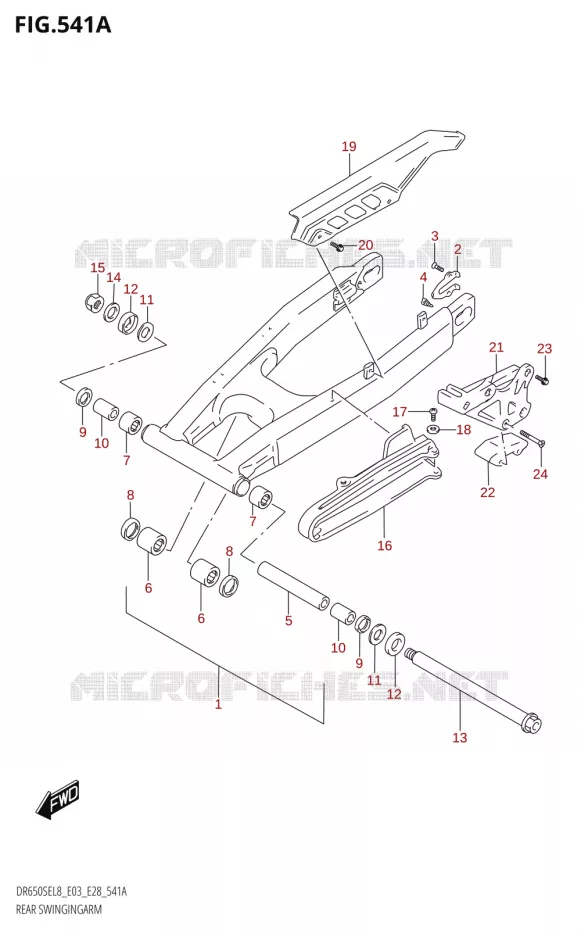

BRAS OSCILLANT POUR SUZUKI DR 650 2018

BIELLETTE DE SUSPENSION ARRIERE03)

(1) 61000-32E30-000

SWINGING ARM ASSY, REAR

(2) 61128-29E00-000

PLAQUE
.PLATE,RR SWING ARM AXLE

(3) 09126-05009-000

.SCREW(5X8)

(4) 61431-13E10-000

.STOPPER,CHAIN ADJUSTER(10X17)

(5) 61282-32E00-000

ENTRETOISE
.SPACER,SWGARM PIVOT,CENTER

(6) 09263-20071-000

ROLLER BEARING 20X27X23.5
.BEARING(20X27X23.5)

(7) 09263-22017-000

ROLLER BEARING 22X29X30
.BEARING(22X29X30)

(8) 09283-20031-000

OIL SEAL(20X27X5)

(9) 09285-22006-000

BAGUE GARNITURE
SEAL,OIL,22X29X4(22X29X4)

(10) 61251-14D00-000

BAGUE
SPACER,SWGARM PIVOT,BRG

(11) 08211-17341-000

WASHER,THRUST
WASHER

(12) 61262-28C11-000

CACHE
COVER,SWINGINGARM PIVOT

(13) 64711-08D00-000

AXE
AXLE,REAR

(14) 08322-0116A-000

RONDELLE
WASHER

(15) 09159-16007-000

NUT

(16) 61273-13E01-000

PROTECTION DE BRAS
BUFFER,CHAIN TOUCH DEFENSE

(17) 02142-0612A-000

VIS
SCREW

(18) 09169-06057-000

RONDELLE
WASHER

(19) 61311-01A03-000

CARTER CHAINE
CASE,CHAIN

(20) 09116-06096-000

BOLT
BOLT(6X10)

(21) 61340-15E00-000

GUIDE CHAINE
GUIDE,CHAIN

(22) 61348-15E00-000

PATIN
DEFENSE,CHAIN GUIDE

(23) 01550-0616A-000

VIS
BOLT

(24) 02122-0650A-000

SCREW

	Référence	Désignation	Qté
# 1	61000-32E30-000 6100032E30000 6100032E30000	SWINGING ARM ASSY, REAR	Non disponible	0,00 €
# 2	61128-29E00-000 6112829E00000 6112829E00000	PLAQUE .PLATE, RR SWING ARM AXLE	19,46 €
# 3	09126-05009-000 0912605009000 0912605009000	.SCREW(5X8)	3,00 €
# 4	61431-13E10-000 6143113E10000 6143113E10000	.STOPPER, CHAIN ADJUSTER(10X17)	Non disponible	0,00 €
# 5	61282-32E00-000 6128232E00000 6128232E00000	ENTRETOISE .SPACER, SWGARM PIVOT, CENTER	24,44 €
# 6	09263-20071-000 0926320071000 0926320071000	ROLLER BEARING 20X27X23.5 .BEARING(20X27X23.5)	39,42 €
# 7	09263-22017-000 0926322017000 0926322017000	ROLLER BEARING 22X29X30 .BEARING(22X29X30)	34,40 €
# 8	09283-20031-000 0928320031000 0928320031000	OIL SEAL(20X27X5)	6,49 €
# 9	09285-22001-000 09285-22006-000 0928522001000	BAGUE GARNITURE SEAL, OIL, 22X29X4(22X29X4)	4,82 €
# 10	61251-14D00-000 6125114D00000 6125114D00000	BAGUE SPACER, SWGARM PIVOT, BRG	25,55 €
# 11	08211-17341-000 0821117341000 0821117341000	WASHER, THRUST WASHER	3,79 €		Stop affaire 3,79 €
# 12	61262-28C10-000 61262-28C11-000 6126228C10000	CACHE COVER, SWINGINGARM PIVOT	7,70 €
# 13	64711-08D00-000 6471108D00000 6471108D00000	AXE AXLE, REAR	75,89 €
# 14	08322-0116A-000 083220116A000 083220116A000	RONDELLE WASHER	2,40 €
# 15	09159-16007-000 0915916007000 0915916007000	NUT	16,08 €
# 16	61273-13E01-000 6127313E01000 6127313E01000	PROTECTION DE BRAS BUFFER, CHAIN TOUCH DEFENSE	53,41 €
# 17	02142-0612A-000 021420612A000 021420612A000	VIS SCREW	1,55 €
# 18	09169-06057-000 0916906057000 0916906057000	RONDELLE WASHER	4,50 €
# 19	61311-01A03-000 6131101A03000 6131101A03000	CARTER CHAINE CASE, CHAIN	68,88 €
# 20	09116-06096-000 0911606096000 0911606096000	BOLT BOLT(6X10)	3,43 €
# 21	61340-15E00-000 6134015E00000 6134015E00000	GUIDE CHAINE GUIDE, CHAIN	67,20 €
# 22	61348-15E00-000 6134815E00000 6134815E00000	PATIN DEFENSE, CHAIN GUIDE	26,62 €
# 23	01550-0616A-000 015500616A000 015500616A000	VIS BOLT	2,88 €
# 24	02122-0650A-000 021220650A000 021220650A000	SCREW	Non disponible	0,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au BRAS OSCILLANT de votre Suzuki DR 650 SE de DR. Nous restons à votre disposition pour toute question.
