CARTERS MOTEUR

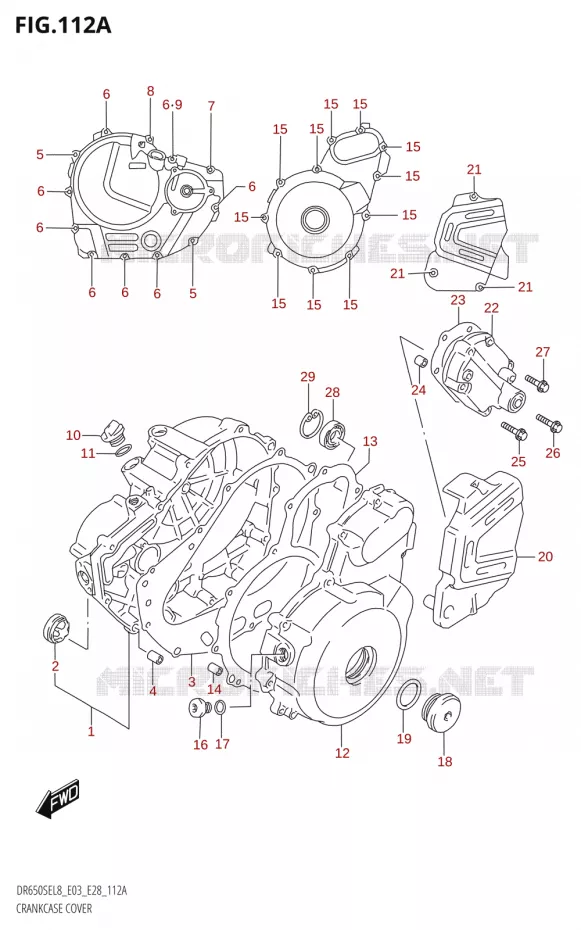

COUVERCLES DE CARTERS POUR SUZUKI DR 650 2018

DURITE D'HUILE

(1) 11340-32E00-000

BARRIERE,EMBRAYAGE
COVER,CLUTCH

(2) 11971-33210-000

BOUCHON
.LENS,OIL LEVEL CHECK

(3) 11482-32E00-000

JOINT D'EMBRAYAGE
GASKET,CLUTCH COVER

(4) 04211-09149-000

GOUPILLE
PIN(8.5X18X2.3)

(5) 01547-0645A-000

VIS
BOLT

(6) 01547-0635A-000

VIS
BOLT

(7) 01547-0630A-000

VIS
BOLT

(8) 01547-0625A-000

VIS
BOLT

(9) 09168-06023-000

GASKET(5.8X13X1.2)

(10) 09259-20019-000

PLUG(20X10)

(11) 09280-17003-000

O-RING(D:3.1,ID:16.8)

(12) 11351-32E01-000

CARTER
COVER,MAGNETO

(13) 11483-32E00-000

JOINT ALLUMAGE
GASKET,MAGNETO COVER

(14) 04211-09149-000

GOUPILLE
PIN(8.5X18X2.3)

(15) 01547-0630A-000

VIS
BOLT

(16) 09248-14011-000

BOUCHON
PLUG(14X12)

(17) 09168-14002-000

GASKET,13.8X18.8X0.4
GASKET(13.8X18.8X4.8)

(18) 09259-36016-20H

PLUG,SHAFT HOLE
PLUG(36X10,SILVER)

(19) 09280-33004-000

O-RING(D:3.1,ID:32.7)

(20) 11361-32E00-000

CARTER
COVER,ENG SPROCKET

(21) 01547-0635A-000

VIS
BOLT

(22) 11371-12D30-000

CARTER
COVER,GEAR SHF

(23) 11485-12D01-000

JOINT
GASKET,GEAR SHIFT COVER

(24) 04211-09149-000

GOUPILLE
PIN(8.5X18X2.3)

(25) 01547-0635A-000

VIS
BOLT

(26) 01547-0630A-000

VIS
BOLT

(27) 01547-0620A-000

VIS
BOLT

(28) 09262-12001-000

BEARING(12X28X8)

(29) 08331-41289-000

CIRCLIP

	Référence	Désignation	Qté
# 1	11340-32E00-000 1134032E00000 1134032E00000	BARRIERE, EMBRAYAGE COVER, CLUTCH	283,61 €
# 2	11971-33210-000 1197133210000 1197133210000	BOUCHON .LENS, OIL LEVEL CHECK	23,09 €
# 3	11482-32E00-000 1148232E00000 1148232E00000	JOINT D'EMBRAYAGE GASKET, CLUTCH COVER	24,68 €
# 4	04211-09149-000 0421109149000 0421109149000	GOUPILLE PIN(8.5X18X2.3)	2,36 €
# 5	01547-0645A-000 015470645A000 015470645A000	VIS BOLT	3,62 €
# 6	01547-0635A-000 015470635A000 015470635A000	VIS BOLT	3,43 €
# 7	01547-0630A-000 015470630A000 015470630A000	VIS BOLT	3,62 €
# 8	01547-0625A-000 015470625A000 015470625A000	VIS BOLT	3,05 €
# 9	09168-06023-000 0916806023000 0916806023000	GASKET(5.8X13X1.2)	2,88 €
# 10	09259-20019-000 0925920019000 0925920019000	PLUG(20X10)	14,15 €
# 11	09280-17003-000 0928017003000 0928017003000	O-RING(D:3.1, ID:16.8)	1,92 €
# 12	11351-32E01-000 1135132E01000 1135132E01000	CARTER COVER, MAGNETO	248,08 €
# 13	11483-32E00-000 1148332E00000 1148332E00000	JOINT ALLUMAGE GASKET, MAGNETO COVER	22,18 €
# 14	04211-09149-000 0421109149000 0421109149000	GOUPILLE PIN(8.5X18X2.3)	2,36 €
# 15	01547-0630A-000 015470630A000 015470630A000	VIS BOLT	3,62 €
# 16	09248-14011-000 0924814011000 0924814011000	BOUCHON PLUG(14X12)	9,06 €
# 17	09168-14002-000 0916814002000 0916814002000	GASKET, 13.8X18.8X0.4 GASKET(13.8X18.8X4.8)	2,34 €
# 18	09259-36016-20H 092593601620H 092593601620H	PLUG, SHAFT HOLE PLUG(36X10, SILVER)	17,69 €
# 19	09280-33004-000 0928033004000 0928033004000	O-RING(D:3.1, ID:32.7)	2,60 €
# 20	11361-32E00-000 1136132E00000 1136132E00000	CARTER COVER, ENG SPROCKET	87,40 €
# 21	01547-0635A-000 015470635A000 015470635A000	VIS BOLT	3,43 €
# 22	11371-12D30-000 1137112D30000 1137112D30000	CARTER COVER, GEAR SHF	74,15 €
# 23	11485-12D01-000 1148512D01000 1148512D01000	JOINT GASKET, GEAR SHIFT COVER	8,58 €
# 24	04211-09149-000 0421109149000 0421109149000	GOUPILLE PIN(8.5X18X2.3)	2,36 €
# 25	01547-0635A-000 015470635A000 015470635A000	VIS BOLT	3,43 €
# 26	01547-0630A-000 015470630A000 015470630A000	VIS BOLT	3,62 €
# 27	01547-0620A-000 015470620A000 015470620A000	VIS BOLT	2,90 €
# 28	09262-12001-000 0926212001000 0926212001000	BEARING(12X28X8)	26,86 €
# 29	08331-41289-000 0833141289000 0833141289000	CIRCLIP	3,08 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au COUVERCLES DE CARTERS de votre Suzuki DR 650 SE de DR. Nous restons à votre disposition pour toute question.
