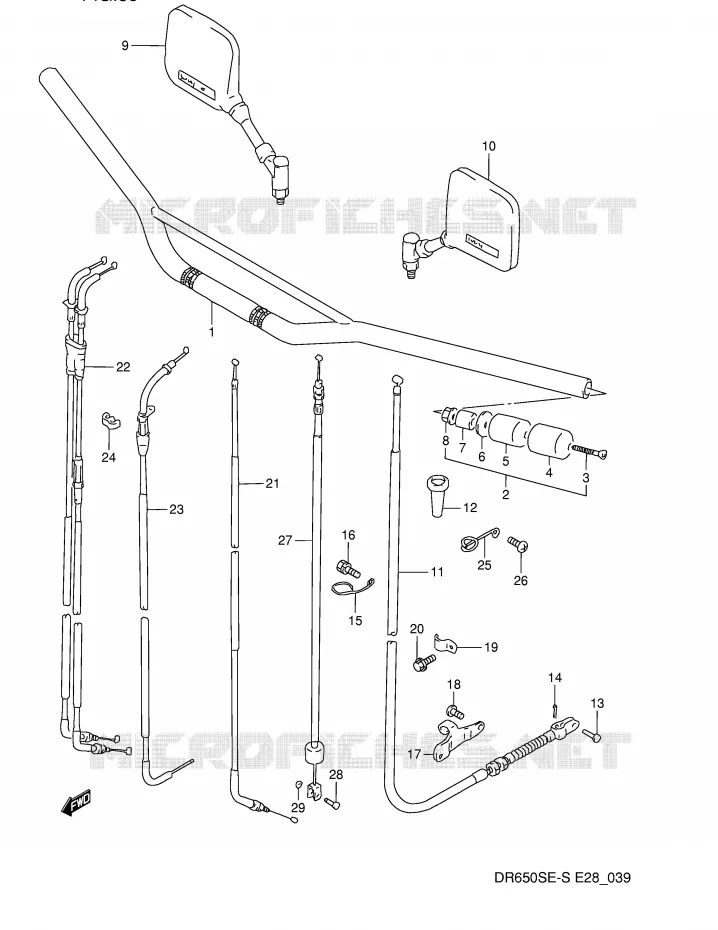

Vue éclatée

ROUE AVANT

GUIDON POUR SUZUKI DR 650 1993

ENSEMBLE POIGNEE GAUCHE (MODELE N / P) REFER TO FIG.41A(G-12) FOR MODEL R/S

(1) 56110-12E01-291

GUIDON
HANDLEBAR (BLACK)

(1) 56110-12E10-291

DISCONTINUED

(2) 56200-12813-000

EMBOUT
BALANCER SET, HANDLEBAR

(3) 02122-0665B-000

VIS
SCREW

(4) 56200-26850-000

EMBOUT
CAP (OD:30XL:34)

(5) 56271-49400-000

EMBOUT
BALANCER

(6) 56275-34401-000

ENTRETOISE
RONDELLE

(7) 56272-44500-000

BAGUE
JOINT

(8) 09159-06024-000

NUT

(9) 56500-06G30-000

RETROVISEUR
MIRROR ASSY, REAR VIEW RH

(10) 56600-06G30-000

RETROVISEUR
MIRROR ASSY, REAR VIEW LH

(11) 58200-12E00-000

TRANSMISSION EMBRAYAGE
CABLE ASSY, CLUTCH

(12) 58273-31001-000

CAOUTCHOUC
BOOT, CLUTCH CABLE

(13) 09200-06004-000

PIN
PIN 16X10

(14) 04111-2015A-000

GOUPILLE
PIN, COTTER

(15) 58621-17200-000

GUIDE
AXE

(16) 01550-0616B-000

VIS
BOLT

(16) 01570-0616A-000

VIS
BOLT,FRONT

(17) 58634-37410-000

COLLIER

(18) 01547-0612B-000

VIS
SCREW

(18) 02112-3612A-000

VIS
.SCREW

(19) 09403-09306-000

CLAMP

(20) 01550-0612B-000

VIS
.BOLT, OIL GALLERY

(21) 58900-12E00-000

CABLE
CABLE ASSY, DECOMPRESSION

(22) 58300-12E01-000

TRANSMISSION GAZ
CABLE ASSY, THROTTLE

(23) 58410-12E02-000

TRANSMISSION STARTER
CABLE,ASSY,STARTER

(24) 09408-00066-000

CLIP
NUT

(25) 58294-27C01-000

GUIDE

(26) 02112-1612B-000

VIS
SCREW

(26) 02112-16127-000

VIS
SCREW

(26) 02112-3612A-000

VIS
SCREW,THROTTLE CABLE GUIDE

(27) 58900-12D11-000

CABLE
CABLE ASSY, DECOMPRESSION

(28) 09209-04020-000

PIN
PIN 16X10

(29) 08332-1103A-000

E-RING

	Référence	Désignation	Qté
# 1	56110-12E00-291 5611012E00291	GUIDON HANDLEBAR (BLACK)	Non disponible	0,00 €
# 1	56110-12E10-291 5611012E10291 5611012E10291	DISCONTINUED	Non disponible	0,00 €
# 2	56200-12811-000 5620012811000	EMBOUT BALANCER SET, HANDLEBAR	Non disponible	0,00 €
# 3	02122-06653-000 02122-0665B-000 0212206653000	VIS SCREW	3,79 €
# 4	56274-05350-000 5627405350000	EMBOUT CAP (OD:30XL:34)	Non disponible	0,00 €
# 5	56271-49420-000 56271-49400-000 5627149420000	EMBOUT BALANCER	28,18 €
# 6	56275-34401-000 5627534401000 5627534401000	ENTRETOISE RONDELLE	5,09 €
# 7	56272-44500-000 5627244500000 5627244500000	BAGUE JOINT	6,73 €
# 8	09159-06024-000 0915906024000 0915906024000	NUT	3,05 €
# 9	56500-12D02-000 56500-06G30-000 5650012D02000	RETROVISEUR MIRROR ASSY, REAR VIEW RH	82,81 €
# 10	56600-12D02-000 56600-06G30-000 5660012D02000	RETROVISEUR MIRROR ASSY, REAR VIEW LH	82,81 €
# 11	58200-12E00-000 5820012E00000 5820012E00000	TRANSMISSION EMBRAYAGE CABLE ASSY, CLUTCH	Non disponible	0,00 €
# 12	58273-31000-000 58273-31001-000 5827331000000	CAOUTCHOUC BOOT, CLUTCH CABLE	3,35 €
# 13	09200-06004-000 0920006004000 0920006004000	PIN PIN 16X10	2,90 €
# 14	04111-20158-000 04111-2015A-000 0411120158000	GOUPILLE PIN, COTTER	1,81 €
# 15	58621-17200-000 5862117200000 5862117200000	GUIDE AXE	Non disponible	0,00 €
# 16	01137-06165-000 01570-0616A-000 0113706165000	VIS BOLT, FRONT	3,12 €
# 16	01550-06163-000 01550-0616B-000 0155006163000	VIS BOLT	3,42 €
# 16	01570-06163-000 01570-0616A-000 0157006163000	VIS BOLT	3,12 €
# 17	58634-37410-000 5863437410000 5863437410000	COLLIER	Non disponible	0,00 €
# 18	01547-06123-000 01547-0612B-000 0154706123000	VIS SCREW	3,67 €
# 18	02112-06125-000 02112-3612A-000 0211206125000	VIS .SCREW	2,88 €
# 19	09403-09306-000 0940309306000 0940309306000	CLAMP	2,24 €
# 20	01517-06125-000 01550-0612B-000 0151706125000	VIS .BOLT, OIL GALLERY	3,46 €
# 21	58900-12E00-000 5890012E00000 5890012E00000	CABLE CABLE ASSY, DECOMPRESSION	Non disponible	0,00 €
# 22	58300-12E01-000 5830012E01000 5830012E01000	TRANSMISSION GAZ CABLE ASSY, THROTTLE	Non disponible	0,00 €
# 23	58410-12E00-000 5841012E00000	TRANSMISSION STARTER CABLE, ASSY, STARTER	Non disponible	0,00 €
# 24	09408-00066-000 0940800066000 0940800066000	CLIP NUT	2,48 €
# 25	58294-27C00-000 58294-27C01-000 5829427C00000	GUIDE	9,02 €
# 26	02112-16123-000 02112-1612B-000 0211216123000	VIS SCREW	3,79 €
# 26	02152-06125-000 02112-3612A-000 0215206125000	VIS SCREW, THROTTLE CABLE GUIDE	2,88 €
# 26	02152-06127-000 02112-16127-000 0215206127000	VIS SCREW	3,44 €
# 27	58900-12D11-000 5890012D11000 5890012D11000	CABLE CABLE ASSY, DECOMPRESSION	Non disponible	0,00 €
# 28	09209-04020-000 0920904020000 0920904020000	PIN PIN 16X10	7,38 €		Stop affaire 7,38 €
# 29	08332-11033-000 08332-1103A-000 0833211033000	E-RING	2,36 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au GUIDON de votre Suzuki DR 650 S de DR. Nous restons à votre disposition pour toute question.
