PARTIE ELECTRIQUE (MODELE R / S)

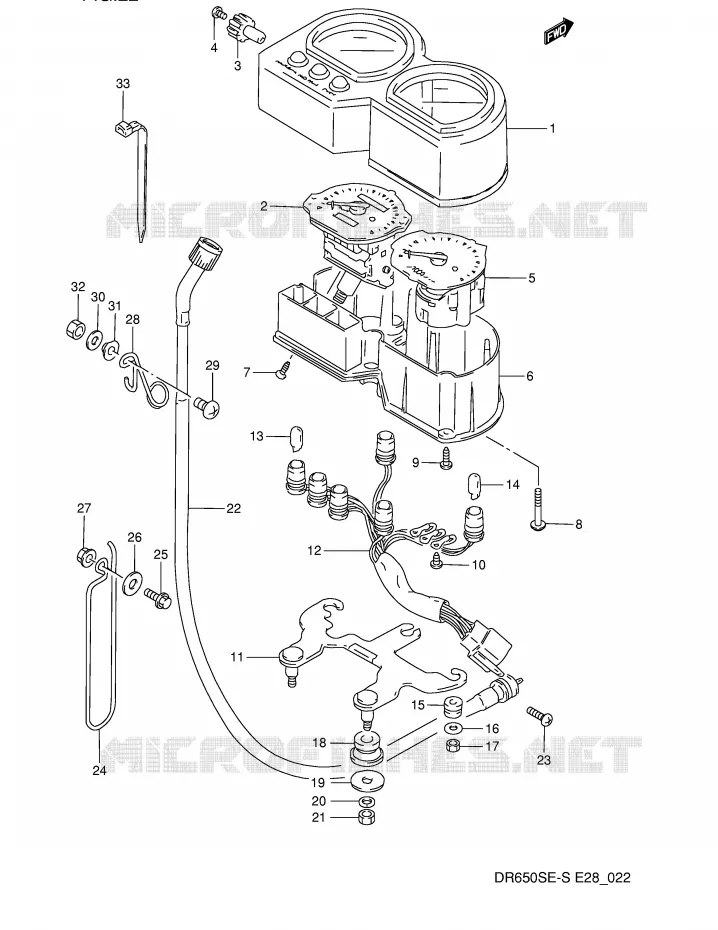

COMPTEUR (MODELE N / P) POUR SUZUKI DR 650 1993

COMPTEUR (MODELE R / S)

(1) 34150-12E10-000

HOOD, METER

(2) 34120-12E10-000

COMPTEUR
SPEEDOMETER (MILE/KILO)

(3) 34980-29B50-000

BOUTON

(4) 09139-02003-000

SCREW
SCREW (M2X6)

(5) 34220-12E00-000

COMPTE-TOURS
TACHOMETER

(6) 34111-12E00-000

BOITIER

(7) 02112-7410B-000

VIS
SCREW

(8) 34283-32B00-000

VIS
SCREW

(9) 03512-04149-000

VIS
SCREW

(10) 02112-3310B-000

VIS
SCREW

(11) 34950-12E00-000

BOITIER

(12) 34170-12E00-000

FAISCEAU

(13) 09471-12082-000

BULB
BULB (12V,3.4W)

(14) 09471-12077-000

BULB,12V1.7W(STANLEY,WB121)
BULB (12V,1.7W)

(15) 34189-32B00-000

SILENTBLOC
CUSHION

(16) 09160-05043-000

WASHER,5.5X16X1.20
WASHER REFER TO FIG.2A (B-6) FOR MODE REFER TO FIG.2B (B-8) FOR MODE

(17) 08310-00057-000

NUT

(18) 34956-31001-000

CAOUTCHOUC
CUSHION

(19) 09160-08135-000

WASHER,8.5X28X1.6
WASHER (8.5X29X1.6)

(20) 08321-0108B-000

RONDELLE
.LOCK WASHER

(21) 08310-0008B-000

ECROU
NUT

(22) 34910-12E01-000

CABLE

(23) 02112-05167-000

VIS
SCREW

(24) 34938-14D30-000

CLIP
COLLIER

(25) 01550-06207-000

VIS
BOLT

(26) 09160-06066-000

WASHER (6.5X20X1.6)

(27) 08319-31067-000

NUT

(28) 34938-14D21-000

CLIP
GUIDE

(29) 02142-06167-000

VIS
SCREW

(30) 09160-06109-000

WASHER 6.5X18X1.6
WASHER, FRONT FENDER REAR

(31) 09169-06053-000

RONDELLE

(32) 08310-00067-000

NUT

(33) 09407-14403-000

CLAMP(L:125)

	Référence	Désignation	Qté
# 1	34150-12E10-000 3415012E10000 3415012E10000	HOOD, METER	Non disponible	0,00 €
# 2	34120-12E10-000 3412012E10000 3412012E10000	COMPTEUR SPEEDOMETER (MILE/KILO)	Non disponible	0,00 €
# 3	34980-29B50-000 3498029B50000 3498029B50000	BOUTON	Non disponible	0,00 €
# 4	34981-13A00-000 09139-02003-000 3498113A00000	SCREW SCREW (M2X6)	1,94 €
# 5	34220-12E00-000 3422012E00000 3422012E00000	COMPTE-TOURS TACHOMETER	Non disponible	0,00 €
# 6	34111-12E00-000 3411112E00000 3411112E00000	BOITIER	Non disponible	0,00 €
# 7	02112-74103-000 02112-7410B-000 0211274103000	VIS SCREW	3,00 €
# 8	34149-12E00-000 3414912E00000	VIS SCREW	Non disponible	0,00 €
# 9	03511-04145-000 03512-04149-000 0351104145000	VIS SCREW	1,94 €
# 10	02112-33103-000 02112-3310B-000 0211233103000	VIS SCREW	2,64 €
# 11	34950-12E00-000 3495012E00000 3495012E00000	BOITIER	Non disponible	0,00 €
# 12	34170-12E00-000 3417012E00000 3417012E00000	FAISCEAU	Non disponible	0,00 €
# 13	09471-12028-000 09471-12082-000 0947112028000	BULB BULB (12V, 3.4W)	5,84 €
# 14	09471-12077-000 0947112077000 0947112077000	BULB, 12V1.7W(STANLEY, WB121) BULB (12V, 1.7W)	1,92 €
# 15	34189-32B00-000 3418932B00000 3418932B00000	SILENTBLOC CUSHION	7,22 €
# 16	09160-05017-000 09160-05043-000 0916005017000	WASHER, 5.5X16X1.20 WASHER REFER TO FIG.2A (B-6) FOR MODE REFER TO FIG.2B (B-8) FOR MODE	3,31 €
# 17	08310-00057-000 0831000057000 0831000057000	NUT	2,18 €
# 18	34956-31001-000 3495631001000 3495631001000	CAOUTCHOUC CUSHION	6,73 €
# 19	09160-08057-000 09160-08135-000 0916008057000	WASHER, 8.5X28X1.6 WASHER (8.5X29X1.6)	2,88 €
# 20	08321-21084-000 08321-0108B-000 0832121084000	RONDELLE .LOCK WASHER	3,23 €
# 21	08310-12085-000 08310-0008B-000 0831012085000	ECROU NUT	3,23 €
# 22	34910-12E00-000 34910-12E01-000 3491012E00000	CABLE	30,78 €
# 23	02112-05167-000 0211205167000 0211205167000	VIS SCREW	2,88 €
# 24	34938-14D30-000 3493814D30000 3493814D30000	CLIP COLLIER	13,62 €
# 25	01550-06207-000 0155006207000 0155006207000	VIS BOLT	3,43 €
# 26	09160-06066-000 0916006066000 0916006066000	WASHER (6.5X20X1.6)	2,75 €
# 27	09159-06017-000 08319-31067-000 0915906017000	NUT	2,88 €
# 28	34938-14D20-000 34938-14D21-000 3493814D20000	CLIP GUIDE	10,40 €
# 29	02142-06167-000 0214206167000 0214206167000	VIS SCREW	1,94 €
# 30	09160-06057-000 09160-06109-000 0916006057000	WASHER 6.5X18X1.6 WASHER, FRONT FENDER REAR	2,75 €
# 31	09169-06053-000 0916906053000 0916906053000	RONDELLE	2,90 €
# 32	08310-00067-000 0831000067000 0831000067000	NUT	2,60 €
# 33	09407-14403-000 0940714403000 0940714403000	CLAMP(L:125)	3,23 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au COMPTEUR (MODELE N/P) de votre Suzuki DR 650 S de DR. Nous restons à votre disposition pour toute question.
