FEU ARRIERE

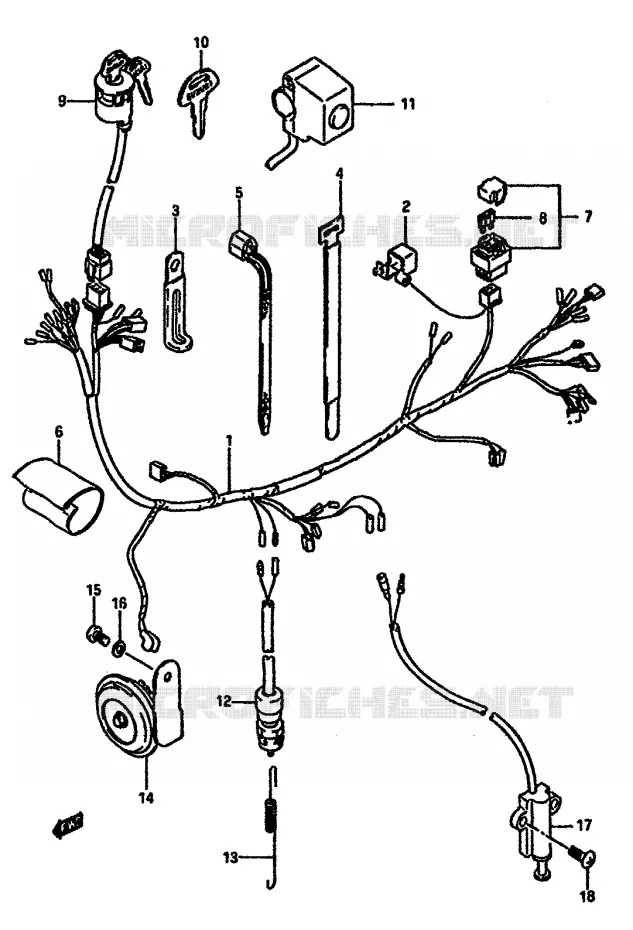

FAISCEAU ELECTRIQUE POUR SUZUKI DR 600 1986

ENSEMBLE LEVIER - COMMODO DROIT REFER TO FIG.46 (I-4) FOR MODEL H/J/K E18

(1) 36610-14A00-000

FAISCEAU

(1) 36610-14A12-000

FAISCEAU

(1) 36610-14A42-000

36610-14A42-000
FAISCEAU

(2) 33624-14A00-000

CAP,BATTERY (+) TERMINAL

(3) 09404-08420-000

CLAMP,L:137
CLAMP (L:80)

(3) 09404-06429-000

CLAMP
CLAMP,BATTERY (+) LEAD WIRE

(3) 09404-06039-000

CLAMP,L:65
MAG LEAD WIRE CLAMP (L:50)

(4) 09407-12402-000

CLAMP
CLAMP,L:137

(4) 09407-18302-000

CLAMP
CLAMP (L:180)

(5) 09407-25401-000

COLLIER DE SERRAGE
CLAMP (L:235)

(5) 09407-14403-000

CLAMP(L:125)

(5) 09407-18402-000

CLAMP (L:165)

(6) 36618-15D21-000

CAOUTCHOUC

(7) 36740-04701-000

PORTE FUSIBLE

(8) 09481-15101-000

FUSE (15A)

(9) 37110-13A20-000

CONTACTEUR
SWITCH ASSY,IGNITION

(10) 37146-49300-000

EBAUCHE
KEY, BLANK

(11) 37830-13A00-000

BOITIER
SWITCH ASSY,ENGINE STOP

(12) 37740-04A10-000

CONTACTEUR DE STOP
SWITCH ASSY, STOP LAMP

(13) 09443-06088-000

RESSORT
SPRING

(14) 38500-44B00-000

AVERTISSEUR
HORN ASSY

(14) 38500-14A00-000

AVERTISSEUR
HORN ASSY

(14) 38500-14A10-000

HORN ASSY

(15) 02112-3612A-000

VIS
.SCREW

(16) 08321-0106A-000

RONDELLE
.LOCK WASHER

(17) 37840-14A21-000

CONTACTEUR
SWITCH ASSY,SIDE STAND

(18) 02112-0620A-000

VIS
SCREW (BLACK)

	Référence	Désignation	Qté
# 1	36610-14A00-000 3661014A00000 3661014A00000	FAISCEAU	Non disponible	0,00 €
# 1	36610-14A12-000 3661014A12000 3661014A12000	FAISCEAU	Non disponible	0,00 €
# 1	36610-14A41-000 3661014A41000	36610-14A42-000 FAISCEAU	Non disponible	0,00 €
# 2	33624-14A00-000 3362414A00000 3362414A00000	CAP, BATTERY (+) TERMINAL	Non disponible	0,00 €
# 3	09404-06401-000 09404-06039-000 0940406401000	CLAMP, L:65 MAG LEAD WIRE CLAMP (L:50)	2,06 €
# 3	09404-06422-000 09404-06429-000 0940406422000	CLAMP CLAMP, BATTERY (+) LEAD WIRE	2,70 €
# 3	09404-08413-000 09404-08420-000 0940408413000	CLAMP, L:137 CLAMP (L:80)	4,26 €
# 4	09407-12402-000 0940712402000 0940712402000	CLAMP CLAMP, L:137	4,26 €
# 4	09407-18301-000 09407-18302-000 0940718301000	CLAMP CLAMP (L:180)	3,42 €
# 5	09407-14403-000 0940714403000 0940714403000	CLAMP(L:125)	3,23 €
# 5	09407-18402-000 0940718402000 0940718402000	CLAMP (L:165)	3,12 €
# 5	09407-25401-000 0940725401000 0940725401000	COLLIER DE SERRAGE CLAMP (L:235)	6,02 €
# 6	36618-13600-000 36618-15D21-000 3661813600000	CAOUTCHOUC	12,65 €
# 7	36740-04701-000 3674004701000 3674004701000	PORTE FUSIBLE	23,09 €
# 8	09481-15101-000 0948115101000 0948115101000	FUSE (15A)	2,88 €
# 9	37110-01A01-000 3711001A01000	CONTACTEUR SWITCH ASSY, IGNITION	Non disponible	0,00 €
# 10	37145-02400-000 37146-49300-000 3714502400000	EBAUCHE KEY, BLANK	20,44 €
# 11	37830-13A00-000 3783013A00000 3783013A00000	BOITIER SWITCH ASSY, ENGINE STOP	Non disponible	0,00 €
# 12	37740-14A00-000 37740-04A10-000 3774014A00000	CONTACTEUR DE STOP SWITCH ASSY, STOP LAMP	23,40 €
# 13	09443-06058-000 09443-06088-000 0944306058000	RESSORT SPRING	5,63 €
# 14	38500-14A20-000 38500-44B00-000 3850014A20000	AVERTISSEUR HORN ASSY	72,68 €
# 14	38500-14A00-000 3850014A00000 3850014A00000	AVERTISSEUR HORN ASSY	Non disponible	0,00 €
# 14	38500-14A10-000 3850014A10000 3850014A10000	HORN ASSY	Non disponible	0,00 €
# 15	02112-06125-000 02112-3612A-000 0211206125000	VIS .SCREW	2,88 €
# 16	08321-21064-000 08321-0106A-000 0832121064000	RONDELLE .LOCK WASHER	2,65 €
# 17	37840-14A20-000 3784014A20000	CONTACTEUR SWITCH ASSY, SIDE STAND	Non disponible	0,00 €
# 18	02112-06205-000 02112-0620A-000 0211206205000	VIS SCREW (BLACK)	2,09 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au FAISCEAU ELECTRIQUE de votre Suzuki DR 600 de DR. Nous restons à votre disposition pour toute question.
