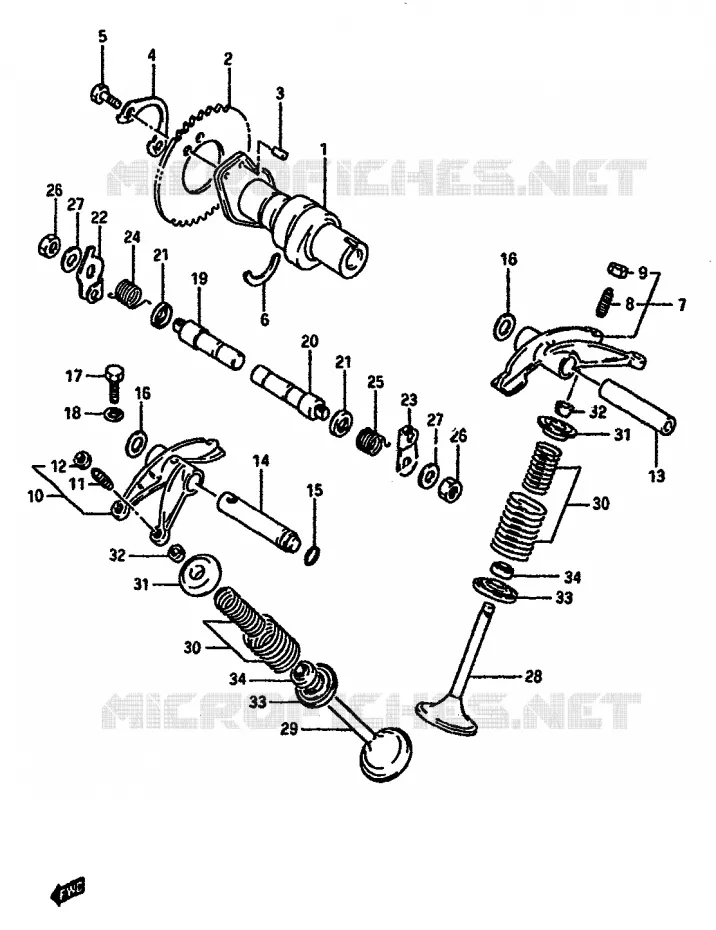

Vue éclatée

BALANCIER DE CHAINE

ARBRE A CAMES - SOUPAPES POUR SUZUKI DR 600 1986

DISTRIBUTION

(1) 12711-14A03-000

ARBRE A CAMES
CAM SHAFT

(2) 12741-37400-000

PIGNON

(3) 04221-05109-000

PIN,5X10
PIN 16X10

(4) 12747-44001-000

RONDELLE
WASHER

(5) 09111-06027-000

BOLT
BOLT (6X12.5)

(6) 09390-25003-000

C RING
CIRCLIP

(7) 12840-07F00-000

BASCULEUR
ARM,VALVE ROCKER INTAKE

(8) 12842-32411-000

SCREW,TAPPET ADJUSTING
SCREW

(9) 12843-32400-000

NUT,ADJUSTING SCREW
NUT

(10) 12850-37401-000

BASCULEUR
ARM,VALVE ROCKER EXHAUST

(11) 12842-32411-000

SCREW,TAPPET ADJUSTING
SCREW

(12) 12843-32400-000

NUT,ADJUSTING SCREW
NUT

(13) 12861-12D00-000

AXE
SHAFT,ROCKER ARM IN

(14) 12871-14A00-000

AXE
SHAFT,ROCKER ARM EX

(15) 09280-09005-000

O RING,D:1.9,ID:8.6
O RING

(16) 09164-12018-000

WASHER,WAVE
WASHER

(17) 01550-0630A-000

VIS
BOLT, EX SHAFT

(18) 09168-06023-000

GASKET,5.8X13X1.2
WASHER

(19) 12941-37103-000

AXE DECOMPRESSEUR
SHAFT,DECOMP RH

(20) 12941-14A03-000

AXE DECOMPRESSEUR
SHAFT,DECOMP LH

(21) 09282-10014-000

SEAL,OIL
OIL SEAL

(22) 12942-37101-000

LEVIER DECOMPRESSEUR
LEVER,SHAFT RH

(23) 12942-14A03-000

LEVIER DECOMPRESSEUR
LEVER,SHAFT LH

(24) 09448-17014-000

SPRING
SPRING,RH

(25) 09448-17018-XC0

RESSORT
SPRING,LH

(26) 09140-08021-000

.NUT

(27) 08322-0108A-000

RONDELLE
WASHER, FRONT

(28) 12911-37400-000

SOUPAPE
VALVE,INTAKE (OD:33)

(29) 12912-37400-000

SOUPAPE
VALVE,EXHAUST (OD:28)

(30) 12920-37402-000

JEU DE RESSORTS
SPRING SET,VALVE

(31) 12931-45001-000

COUPELLE

(32) 12932-45010-000

COTTER,VALVE

(33) 12933-37401-000

COUPELLE

(34) 09289-07002-000

OIL SEAL

	Référence	Désignation	Qté
# 1	12711-14A03-000 1271114A03000 1271114A03000	ARBRE A CAMES CAM SHAFT	Non disponible	0,00 €
# 2	12741-37400-000 1274137400000 1274137400000	PIGNON	54,19 €
# 3	04221-05109-000 0422105109000 0422105109000	PIN, 5X10 PIN 16X10	2,09 €
# 4	12747-44000-000 12747-44001-000 1274744000000	RONDELLE WASHER	3,79 €
# 5	09111-06027-000 0911106027000 0911106027000	BOLT BOLT (6X12.5)	2,09 €
# 6	09390-25003-000 0939025003000 0939025003000	C RING CIRCLIP	3,62 €
# 7	12840-37401-000 12840-07F00-000 1284037401000	BASCULEUR ARM, VALVE ROCKER INTAKE	82,92 €
# 8	12842-32411-000 1284232411000 1284232411000	SCREW, TAPPET ADJUSTING SCREW	7,51 €
# 9	12843-32400-000 1284332400000 1284332400000	NUT, ADJUSTING SCREW NUT	3,94 €
# 10	12850-37401-000 1285037401000 1285037401000	BASCULEUR ARM, VALVE ROCKER EXHAUST	100,51 €
# 11	12842-32411-000 1284232411000 1284232411000	SCREW, TAPPET ADJUSTING SCREW	7,51 €
# 12	12843-32400-000 1284332400000 1284332400000	NUT, ADJUSTING SCREW NUT	3,94 €
# 13	12861-14A01-000 12861-12D00-000 1286114A01000	AXE SHAFT, ROCKER ARM IN	27,74 €
# 14	12871-14A00-000 1287114A00000 1287114A00000	AXE SHAFT, ROCKER ARM EX	27,74 €
# 15	09280-09005-000 0928009005000 0928009005000	O RING, D:1.9, ID:8.6 O RING	4,26 €
# 16	09164-12018-000 0916412018000 0916412018000	WASHER, WAVE WASHER	1,81 €
# 17	01517-06305-000 01550-0630A-000 0151706305000	VIS BOLT, EX SHAFT	3,40 €
# 18	09168-06023-000 0916806023000 0916806023000	GASKET, 5.8X13X1.2 WASHER	2,88 €
# 19	12941-37103-000 1294137103000 1294137103000	AXE DECOMPRESSEUR SHAFT, DECOMP RH	Non disponible	0,00 €
# 20	12941-14A03-000 1294114A03000 1294114A03000	AXE DECOMPRESSEUR SHAFT, DECOMP LH	Non disponible	0,00 €
# 21	09282-10014-000 0928210014000 0928210014000	SEAL, OIL OIL SEAL	8,05 €		Stop affaire 8,05 €
# 22	12942-37101-000 1294237101000 1294237101000	LEVIER DECOMPRESSEUR LEVER, SHAFT RH	Non disponible	0,00 €
# 23	12942-14A03-000 1294214A03000 1294214A03000	LEVIER DECOMPRESSEUR LEVER, SHAFT LH	Non disponible	0,00 €
# 24	09448-17014-000 0944817014000 0944817014000	SPRING SPRING, RH	4,66 €
# 25	09448-17018-000 0944817018000	RESSORT SPRING, LH	Non disponible	0,00 €
# 26	08310-22085-000 09140-08021-000 0831022085000	.NUT	3,12 €
# 27	08322-11084-000 08322-0108A-000 0832211084000	RONDELLE WASHER, FRONT	2,30 €
# 28	12911-37400-000 1291137400000 1291137400000	SOUPAPE VALVE, INTAKE (OD:33)	Non disponible	0,00 €
# 29	12912-37400-000 1291237400000 1291237400000	SOUPAPE VALVE, EXHAUST (OD:28)	69,62 €
# 30	12920-37400-000 12920-37402-000 1292037400000	JEU DE RESSORTS SPRING SET, VALVE	18,79 €
# 31	12931-45000-000 12931-45001-000 1293145000000	COUPELLE	9,10 €
# 32	12932-45010-000 1293245010000 1293245010000	COTTER, VALVE	2,88 €
# 33	12933-37400-000 12933-37401-000 1293337400000	COUPELLE	5,42 €
# 34	09289-07002-000 0928907002000 0928907002000	OIL SEAL	10,20 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au ARBRE A CAMES - SOUPAPES de votre Suzuki DR 600 de DR. Nous restons à votre disposition pour toute question.
