Catalogue pièces

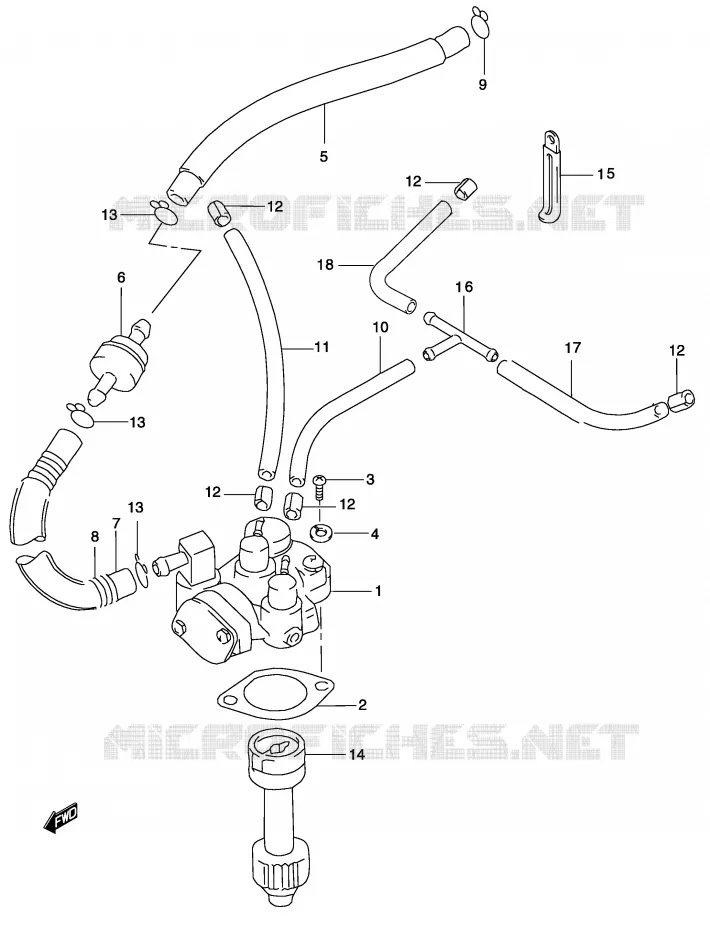

Vue éclatée

POMPE A HUILE (VOIR NOTE)

POMPE A HUILE (MODELE K3 / K4) POUR SUZUKI KATANA 50 2001

POMPE A EAU (MODELE AY50WR K1 / K2 / AY50W K3 / K4)

(1) 16100-29C21-000

PUMP, OIL
PUMP ASSY, OIL

(1) 16100-35E10-000

PUMP, OIL AY50W/K2-
PUMP ASSY, OIL

(2) 16731-02300-000

JOINT

(3) D7109-05165-000

BOULON UF50
SCREW (5X16)

(4) 08321-0105A-000

RONDELLE
WASHER

(5) 09359-45857-600

HOSE,4.5X8.5,6X9.5,L:600
DURIT

(6) 16850-02210-000

FILTRE
FILTER, OIL PUMP

(7) 09355-45002-600

HOSE,4.5X8.5X600
HOSE, OIL NO.1 INLET

(8) 09440-10029-XC0

RESSORT
PROTECTOR

(9) 09401-09101-000

CLIP
NUT

(10) 09352-20504-600

HOSE,2X5X600
HOSE, OIL NO. 2 OUT

(11) 09352-20504-600

HOSE,2X5X600
HOSE, OIL NO. 2 INTAKE

(12) 09401-04401-000

CLAMP
NUT

(12) 09401-04401-000

CLAMP
NUT

(12) 09401-04401-000

CLAMP
NUT

(12) 09401-04401-000

CLAMP
NUT

(12) 09401-04401-000

CLAMP
NUT

(13) 09401-11403-000

CLIP,FUEL HOSE
NUT

(13) 09401-11403-000

CLIP,FUEL HOSE
NUT

(13) 09401-11403-000

CLIP,FUEL HOSE
NUT

(13) 09401-11403-000

CLIP,FUEL HOSE
NUT
CLIP,FUEL HOSE

(13) 09401-11403-000

CLIP,FUEL HOSE
NUT
CLIP,FUEL HOSE

(13) 09401-11403-000

CLIP,FUEL HOSE
NUT
CLIP,FUEL HOSE

(14) 16331-29C00-000

PIGNON

(15) 09404-06429-000

CLAMP

(16) 16879-16F00-000

JOIN, OIL HOSE AY50W/K2-

(17) 09352-20504-600

HOSE,2X5X600
HOSE, OIL NO. 2 R OUT

(18) 09352-20504-600

HOSE,2X5X600
HOSE, OIL NO. 2 R OUT

	Référence	Désignation	Qté
# 1	16100-29C20-000 16100-29C21-000 1610029C20000	PUMP, OIL PUMP ASSY, OIL	157,60 €
# 1	16100-35E10-000 1610035E10000 1610035E10000	PUMP, OIL AY50W/K2- PUMP ASSY, OIL	Non disponible	0,00 €
# 2	16731-02300-000 1673102300000 1673102300000	JOINT	4,15 €
# 3	D7107-05165-000 D710705165000	BOULON UF50 SCREW (5X16)	Non disponible	0,00 €
# 4	D8321-01055-000 08321-0105A-000 D832101055000	RONDELLE WASHER	2,65 €
# 5	09689-06107-105 09359-45857-600 0968906107105	HOSE, 4.5X8.5, 6X9.5, L:600 DURIT	14,47 €
# 6	16850-02200-X00 16850-02210-000 1685002200X00	FILTRE FILTER, OIL PUMP	14,76 €
# 7	09689-05107-275 09355-45002-600 0968905107275	HOSE, 4.5X8.5X600 HOSE, OIL NO.1 INLET	12,44 €
# 8	09689-02E06-000 09440-10029-XC0 0968902E06000	RESSORT PROTECTOR	6,26 €
# 9	D9510-0104P-000 09401-09101-000 D95100104P000	CLIP NUT	2,44 €
# 10	09352-20503-080 09352-20504-600 0935220503080	HOSE, 2X5X600 HOSE, OIL NO. 2 OUT	7,02 €
# 11	09352-20503-080 09352-20504-600 0935220503080	HOSE, 2X5X600 HOSE, OIL NO. 2 INTAKE	7,02 €
# 12	09401-04401-000 0940104401000 0940104401000	CLAMP NUT	3,05 €
# 13	D9500-0110P-000 09401-11403-000 D95000110P000	CLIP, FUEL HOSE NUT	3,59 €
# 14	16331-29C00-000 1633129C00000 1633129C00000	PIGNON	33,14 €
# 15	09404-06429-EE3 09404-06429-000 0940406429EE3	CLAMP	2,70 €
# 16	16879-16F00-000 1687916F00000 1687916F00000	JOIN, OIL HOSE AY50W/K2-	5,03 €
# 17	09352-20503-060 09352-20504-600 0935220503060	HOSE, 2X5X600 HOSE, OIL NO. 2 R OUT	7,02 €
# 18	09352-20503-080 09352-20504-600 0935220503080	HOSE, 2X5X600 HOSE, OIL NO. 2 R OUT	7,02 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au POMPE A HUILE (MODELE K3/K4) de votre Suzuki de KATANA. Nous restons à votre disposition pour toute question.
