CARBURATEUR (MODELE N / P) REFER TO FIG.9B(C-6) FOR MODEL R/S/T

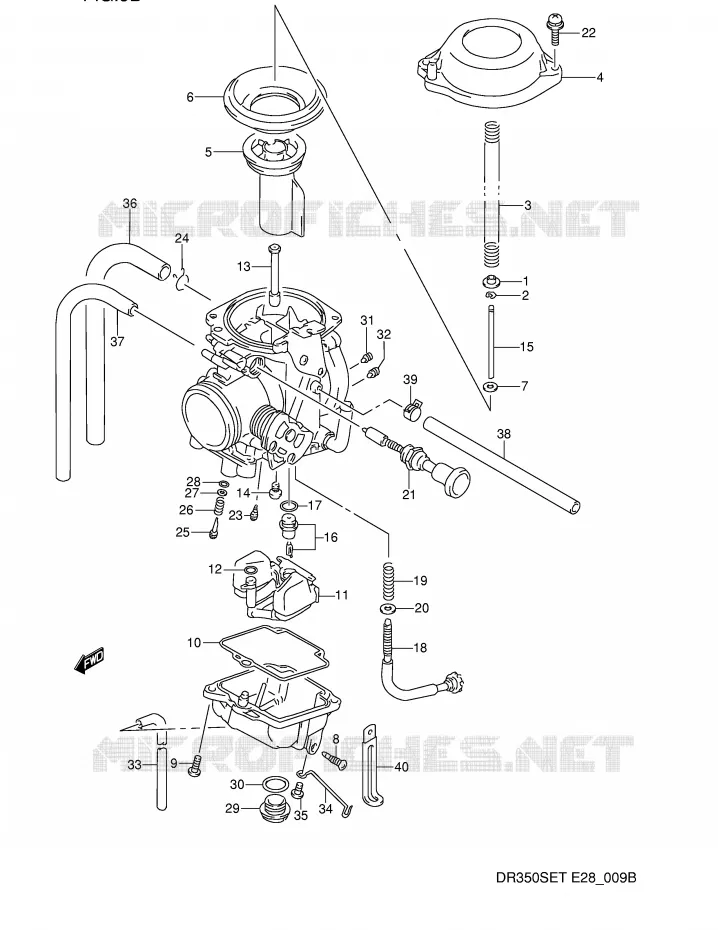

CARBURATEUR (MODELE R / S / T) POUR SUZUKI DR 350 1993

FILTRE A AIR (MODELE L / M / N / P) REFER TO FIG.10A(C-9) FOR MODEL R/S/T

(1) 13382-42A00-000

RONDELLE
RING

(2) 13394-40D20-000

AGRAFE
E RING

(2) 13394-40D20-000

AGRAFE
E RING

(2) 13394-40D20-000

AGRAFE
E RING
AGRAFE

(2) 13394-40D20-000

AGRAFE
E RING
AGRAFE

(3) 13417-44B00-000

RESSORT
SPRING

(3) 13417-44B00-000

RESSORT
SPRING

(4) 13502-01D00-000

COUVERCLE

(5) 13551-44B10-000

VOLET DE GAZ
VALVE, PISTON

(6) 13507-44B01-000

DIAPHRAGME
DIAPHRAGM

(7) 13387-47010-000

JOINT
RING

(8) 13247-13A00-000

BOUCHON
SCREW, DRAIN

(9) 02112-05127-000

VIS
SCREW

(10) 13258-44B00-000

JOINT

(11) 13240-17E10-000

FLOTTEUR

(12) 13374-46710-000

JOINT
O RING

(13) 09494-00673-000

JET,NEEDLE(O-5)

(14) 09491-25011-000

JET,MAIN (127.5)

(15) 13383-14D10-000

AIGUILLE
NEEDLE, JET (5CD56-4)

(16) 13370-02D01-000

POINTEAU
.VALVE ASSY, NEEDLE, 1.5

(17) 13374-35C00-000

JOINT
..O RING

(18) 13267-15E00-000

VIS
BOLT

(19) 13268-31210-000

RESSORT
SPRING

(20) 13615-43010-000

RONDELLE
WASHER

(21) 13411-14E10-000

PLONGEUR
STARTER

(22) 02112-7516A-000

VIS
SCREW

(23) 09492-35010-000

JET,PILOT (37.5)
JET,PILOT

(24) 09401-10410-000

CLIP
NUT

(25) 13279-47070-000

VIS
SCREW, PILOT (1.3/4)

(26) 13268-47070-000

RESSORT
SPRING

(27) 13291-29900-000

RONDELLE
WASHER

(28) 13295-29901-000

O RING,PILOT AIR SCREW
O RING

(29) 13247-32210-000

BOUCHON

(30) 13249-41310-000

JOINT
O RING

(31) 09493-24007-000

JET,AIR

(32) 09493-60004-000

JET,AIR,0.6

(33) 09352-30504-600

HOSE
HOSE,3X5X600

(34) 13671-15D60-000

BRIDE
CLAMP

(35) 02112-0508A-000

VIS
SCREW

(36) 09355-70132-600

HOSE,7X11X600

(37) 09355-45001-600

HOSE,4.5X8.5X600
HOSE, VACUUM (4.5X8.5X600)

(38) 09352-50005-600

HOSE,(5X8.2X600)
HOSE (5X8X600)

(39) 13671-14E00-000

BRIDE
NUT

(40) 09404-06429-000

CLAMP
COLLIER

(40) 09404-06039-000

CLAMP,L:65
CLAMP (L:60) REFER TO FIG.6A (C-4) FOR MODE

99x

(99x) 13200-14ER0-000

CARBURETOR ASSY

	Référence	Désignation	Qté
# 1	13382-42A00-000 1338242A00000 1338242A00000	RONDELLE RING	6,98 €
# 2	13394-01D00-000 13394-40D20-000 1339401D00000	AGRAFE E RING	6,98 €
# 3	13417-44B00-000 1341744B00000 1341744B00000	RESSORT SPRING	9,40 €
# 4	13502-01D00-000 1350201D00000 1350201D00000	COUVERCLE	36,64 €
# 5	13551-44B10-000 1355144B10000 1355144B10000	VOLET DE GAZ VALVE, PISTON	79,46 €
# 6	13507-44B00-000 13507-44B01-000 1350744B00000	DIAPHRAGME DIAPHRAGM	28,74 €
# 7	13387-47010-000 1338747010000 1338747010000	JOINT RING	9,49 €
# 8	13247-13A00-000 1324713A00000 1324713A00000	BOUCHON SCREW, DRAIN	9,49 €
# 9	02112-05127-000 0211205127000 0211205127000	VIS SCREW	2,88 €
# 10	13258-44B00-000 1325844B00000 1325844B00000	JOINT	12,91 €
# 11	13240-17E10-000 1324017E10000 1324017E10000	FLOTTEUR	64,81 €
# 12	13374-46710-000 1337446710000 1337446710000	JOINT O RING	6,98 €
# 13	09494-00673-000 0949400673000 0949400673000	JET, NEEDLE(O-5)	39,53 €
# 14	09491-25011-000 0949125011000 0949125011000	JET, MAIN (127.5)	9,71 €		Stop affaire 9,71 €
# 15	13383-14D10-000 1338314D10000 1338314D10000	AIGUILLE NEEDLE, JET (5CD56-4)	Non disponible	0,00 €
# 16	13370-44B00-000 13370-02D01-000 1337044B00000	POINTEAU .VALVE ASSY, NEEDLE, 1.5	50,94 €
# 17	13374-44080-000 13374-35C00-000 1337444080000	JOINT ..O RING	7,58 €
# 18	13267-15E00-000 1326715E00000 1326715E00000	VIS BOLT	57,26 €
# 19	13268-31210-000 1326831210000 1326831210000	RESSORT SPRING	6,25 €
# 20	13615-43010-000 1361543010000 1361543010000	RONDELLE WASHER	4,15 €
# 21	13411-14E00-000 13411-14E10-000 1341114E00000	PLONGEUR STARTER	56,22 €
# 22	02112-75163-000 02112-7516A-000 0211275163000	VIS SCREW	3,43 €
# 23	09492-35010-000 0949235010000 0949235010000	JET, PILOT (37.5) JET, PILOT	12,41 €
# 24	09401-10410-000 0940110410000 0940110410000	CLIP NUT	3,28 €
# 25	13279-47070-000 1327947070000 1327947070000	VIS SCREW, PILOT (1.3/4)	17,69 €
# 26	13268-47070-000 1326847070000 1326847070000	RESSORT SPRING	6,73 €
# 27	13291-29900-000 1329129900000 1329129900000	RONDELLE WASHER	2,57 €
# 28	13295-29900-000 13295-29901-000 1329529900000	O RING, PILOT AIR SCREW O RING	4,24 €
# 29	13247-32210-000 1324732210000 1324732210000	BOUCHON	16,43 €
# 30	13249-41310-000 1324941310000 1324941310000	JOINT O RING	6,85 €
# 31	09493-24007-000 0949324007000 0949324007000	JET, AIR	16,06 €
# 32	09493-60004-000 0949360004000 0949360004000	JET, AIR, 0.6	17,69 €
# 33	09352-30503-600 09352-30504-600 0935230503600	HOSE HOSE, 3X5X600	6,17 €
# 34	13671-15D60-000 1367115D60000 1367115D60000	BRIDE CLAMP	17,92 €
# 35	02112-05087-000 02112-0508A-000 0211205087000	VIS SCREW	2,09 €
# 36	09354-70113-600 09355-70132-600 0935470113600	HOSE, 7X11X600	13,00 €
# 37	09354-45853-600 09355-45001-600 0935445853600	HOSE, 4.5X8.5X600 HOSE, VACUUM (4.5X8.5X600)	11,32 €
# 38	09352-50823-600 09352-50005-600 0935250823600	HOSE, (5X8.2X600) HOSE (5X8X600)	7,48 €
# 39	13671-14E00-000 1367114E00000 1367114E00000	BRIDE NUT	5,74 €
# 40	09404-06402-000 09404-06039-000 0940406402000	CLAMP, L:65 CLAMP (L:60) REFER TO FIG.6A (C-4) FOR MODE	2,06 €
# 40	09404-06429-000 0940406429000 0940406429000	CLAMP COLLIER	2,70 €
# 99x	13200-14ER0-000 1320014ER0000 1320014ER0000	CARBURETOR ASSY	Non disponible	0,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CARBURATEUR (MODELE R/S/T) de votre Suzuki de DR. Nous restons à votre disposition pour toute question.
