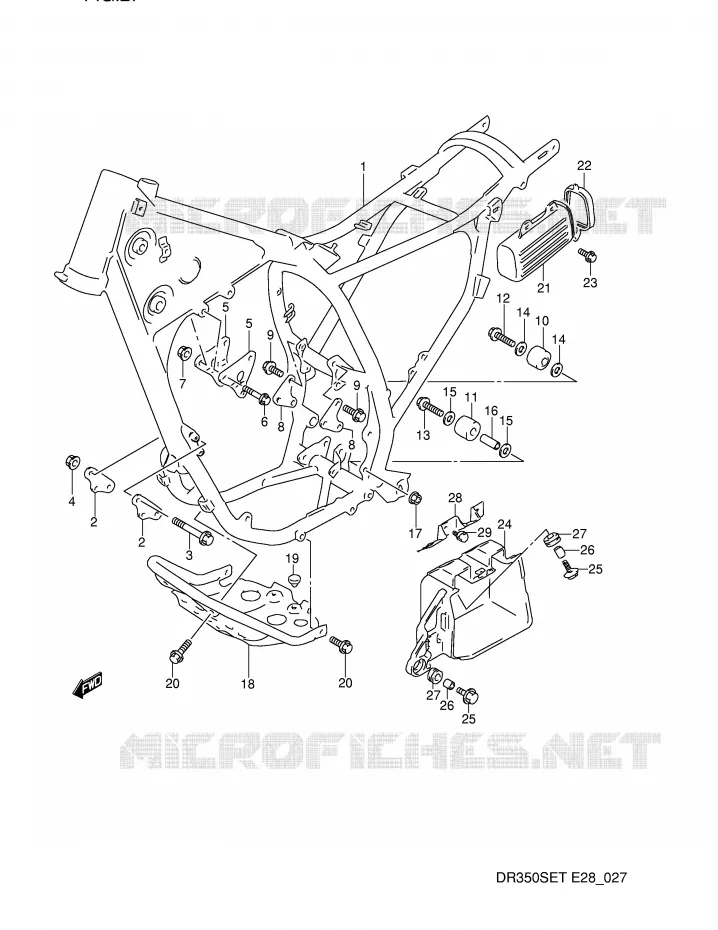

CADRE (MODELE L / M / N / P) POUR SUZUKI DR 350 1993

CADRE (MODELE R / S / T)

(1) 41100-14D71-0NF

41100-14D71-0NF
DISCONTINUED

(1) 41100-14D31-0NF

41100-14D31-0NF
FRAME (BLUE)

(2) 41911-14D01-000

SUPPORT MOTEUR

(2) 41911-14D01-000

SUPPORT MOTEUR

(3) 09103-08294-000

BOLT,8X85
BOLT

(4) 09159-08034-000

NUT

(5) 41991-14D01-000

SUPPORT MOTEUR
PLATE, UPPER

(5) 41991-14D01-000

SUPPORT MOTEUR
PLATE, UPPER

(6) 09103-08569-000

BOLT,8X70
BOLT

(7) 09159-08034-000

NUT

(8) 41971-14D01-000

SUPPORT MOTEUR
PLATE

(8) 41971-14D01-000

SUPPORT MOTEUR
PLATE

(9) 09103-08570-000

BOULON
BOLT

(10) 43910-27C11-000

CAGE A AIGUILLES
ROLLER, CHAIN CONTROL

(11) 43911-01B10-000

ROULETTE CHAINE
ROLLER, CHAIN LOWER

(12) 09103-08178-000

BOLT
BOLT, UPPER

(13) 01550-08457-000

VIS
BOLT, LOWER

(13) 09103-08043-000

BOLT 8X45
BOLT, LOWER

(14) 08211-08121-000

WASHER,THRUST
WASHER

(14) 08211-08121-000

WASHER,THRUST
WASHER

(14) 09160-08074-000

WASHER 8.5X13X1.6
WASHER,6.8X18X1.60

(14) 09160-08074-000

WASHER 8.5X13X1.6
WASHER,6.8X18X1.60

(14) 09160-08074-000

WASHER 8.5X13X1.6
WASHER

(14) 09160-08074-000

WASHER 8.5X13X1.6
WASHER

(15) 09160-08130-000

WASHER,8.5X24X1.6
WASHER (8.2X24X1.6)

(15) 09160-08130-000

WASHER,8.5X24X1.6
WASHER (8.2X24X1.6)

(15) 09160-08130-000

WASHER,8.5X24X1.6
WASHER (8.2X24X1.6)
WASHER,8.5X24X1.6

(15) 09160-08130-000

WASHER,8.5X24X1.6
WASHER (8.2X24X1.6)
WASHER,8.5X24X1.6

(15) 08211-08121-000

WASHER,THRUST
WASHER

(15) 08211-08121-000

WASHER,THRUST
WASHER

(16) 09180-08206-000

SPACER
SPACER, CHAIN ROLLER

(17) 08313-20087-000

NUT
NUT,LOWER

(18) 42510-14D10-13L

SABOT
DISCONTINUED

(19) 09321-10026-000

CUSHION

(20) 01550-08127-000

VIS
BOLT

(20) 01550-08127-000

VIS
BOLT

(21) 47431-14D00-000

PONTET
HOLDER, TOOL

(22) 47432-14D01-000

COUVERCLE
CAP

(23) 09116-06165-000

BOLT
BOLT (M6X16)

(24) 41541-03D00-000

PONTET
HOLDER, BATTERY

(25) 01500-06207-000

VIS
BOLT (6X20)

(25) 01500-06207-000

VIS
BOLT (6X20)

(25) 01500-06207-000

VIS
BOLT (6X20)
VIS

(25) 01500-06207-000

VIS
BOLT (6X20)
VIS

(26) 09180-06262-000

SPACER,6.5X9X8.5
SPACER (6.4X9X8.5)

(26) 09180-06262-000

SPACER,6.5X9X8.5
SPACER (6.4X9X8.5)

(26) 09180-06262-000

SPACER,6.5X9X8.5
SPACER (6.4X9X8.5)
SPACER,6.5X9X8.5

(26) 09180-06262-000

SPACER,6.5X9X8.5
SPACER (6.4X9X8.5)
SPACER,6.5X9X8.5

(27) 09320-09016-000

CUSHION

(27) 09320-09016-000

CUSHION

(28) 41560-14D00-000

BOITIER

(29) 01550-0610B-000

VIS
PLUG, OIL GALLERY

	Référence	Désignation	Qté
# 1	41100-14D20-0NF 4110014D200NF	41100-14D71-0NF DISCONTINUED	Non disponible	0,00 €
# 1	41100-14D30-0NF 4110014D300NF	41100-14D31-0NF FRAME (BLUE)	Non disponible	0,00 €
# 2	41911-14D01-000 4191114D01000 4191114D01000	SUPPORT MOTEUR	Non disponible	0,00 €
# 3	09103-08294-000 0910308294000 0910308294000	BOLT, 8X85 BOLT	Non disponible	0,00 €
# 4	09159-08034-000 0915908034000 0915908034000	NUT	2,39 €
# 5	41991-14D01-000 4199114D01000 4199114D01000	SUPPORT MOTEUR PLATE, UPPER	Non disponible	0,00 €
# 6	09103-08293-000 09103-08569-000 0910308293000	BOLT, 8X70 BOLT	4,91 €
# 7	09159-08034-000 0915908034000 0915908034000	NUT	2,39 €
# 8	41971-14D01-000 4197114D01000 4197114D01000	SUPPORT MOTEUR PLATE	Non disponible	0,00 €
# 9	09103-08283-000 09103-08570-000 0910308283000	BOULON BOLT	2,81 €
# 10	43910-27C10-000 43910-27C11-000 4391027C10000	CAGE A AIGUILLES ROLLER, CHAIN CONTROL	72,36 €
# 11	43911-01B10-000 4391101B10000 4391101B10000	ROULETTE CHAINE ROLLER, CHAIN LOWER	24,59 €
# 12	09103-08178-000 0910308178000 0910308178000	BOLT BOLT, UPPER	6,47 €
# 13	01550-08457-000 0155008457000 0155008457000	VIS BOLT, LOWER	4,99 €
# 13	09103-08068-000 09103-08043-000 0910308068000	BOLT 8X45 BOLT, LOWER	4,75 €
# 14	08211-08121-000 0821108121000 0821108121000	WASHER, THRUST WASHER	2,78 €
# 14	09160-08074-000 0916008074000 0916008074000	WASHER 8.5X13X1.6 WASHER, 6.8X18X1.60	Non disponible	0,00 €
# 15	08211-08121-000 0821108121000 0821108121000	WASHER, THRUST WASHER	2,78 €
# 15	09160-08021-000 09160-08130-000 0916008021000	WASHER, 8.5X24X1.6 WASHER (8.2X24X1.6)	3,05 €
# 16	09180-08136-000 09180-08206-000 0918008136000	SPACER SPACER, CHAIN ROLLER	6,73 €
# 17	08313-20087-000 0831320087000 0831320087000	NUT NUT, LOWER	3,31 €
# 18	42510-14D01-13L 4251014D0113L	SABOT DISCONTINUED	Non disponible	0,00 €
# 19	09321-10026-000 0932110026000 0932110026000	CUSHION	Non disponible	0,00 €
# 20	01550-08127-000 0155008127000 0155008127000	VIS BOLT	3,78 €
# 21	47431-14D00-000 4743114D00000 4743114D00000	PONTET HOLDER, TOOL	39,29 €
# 22	47432-14D00-000 47432-14D01-000 4743214D00000	COUVERCLE CAP	12,84 €
# 23	09116-06085-000 09116-06165-000 0911606085000	BOLT BOLT (M6X16)	3,59 €
# 24	41541-03D00-000 4154103D00000 4154103D00000	PONTET HOLDER, BATTERY	Non disponible	0,00 €
# 25	09116-06010-000 01500-06207-000 0911606010000	VIS BOLT (6X20)	3,05 €
# 26	09180-06152-000 09180-06262-000 0918006152000	SPACER, 6.5X9X8.5 SPACER (6.4X9X8.5)	3,67 €
# 27	09320-09016-000 0932009016000 0932009016000	CUSHION	2,88 €
# 28	41560-14D00-000 4156014D00000 4156014D00000	BOITIER	Non disponible	0,00 €
# 29	01517-06105-000 01550-0610B-000 0151706105000	VIS PLUG, OIL GALLERY	2,95 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CADRE (MODELE L/M/N/P) de votre Suzuki de DR. Nous restons à votre disposition pour toute question.
