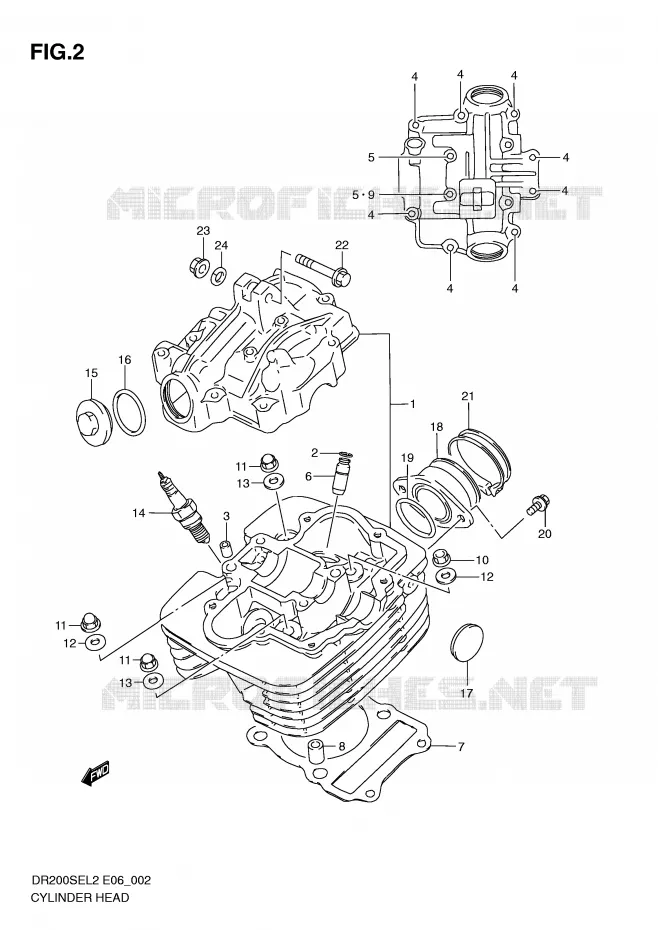

Vue éclatée

KIT JOINTS

CULASSE POUR SUZUKI DR 200 2012

CYLINDRE

(1) 11100-42A80-000

CULASSE

(2) 09381-10004-000

CIRCLIP

(3) 09206-08001-000

PIN,6.2X8X11
PIN 16X10

(4) 01550-0635A-000

VIS
BOLT

(4) 01550-0635A-000

VIS
BOLT

(4) 01550-0635A-000

VIS
BOLT

(4) 01550-0635A-000

VIS
BOLT

(4) 01550-0635A-000

VIS
BOLT

(4) 01550-0635A-000

VIS
BOLT

(4) 01550-0635A-000

VIS
BOLT

(5) 01550-0660A-000

VIS
BOLT

(5) 01550-0660A-000

VIS
BOLT

(6) 11115-05270-000

GUIDE DE SOUPAPE
GUIDE, VALVE RV125

(7) 11141-18A00-000

JOINT
JOINT DE CULASSE

(8) 04211-11169-000

GOUPILLE
PIN

(9) 09168-06023-000

GASKET (5.8X13X1.2)

(10) 08316-1008A-000

ECROU
NUT

(11) 09159-08074-000

NUT

(11) 09159-08074-000

NUT

(11) 09159-08074-000

NUT

(11) 09159-08074-000

NUT
NUT

(11) 09159-08074-000

NUT
NUT

(11) 09159-08074-000

NUT
NUT

(12) 09160-08039-000

RONDELLE
WASHER (8.5X19X2.3)

(12) 09160-08039-000

RONDELLE
WASHER (8.5X19X2.3)

(13) 09168-08021-000

GASKET (8.5X17X2.3)

(13) 09168-08021-000

GASKET (8.5X17X2.3)

(14) 09482-00149-000

SPARK PLUG DR8ES-L
SPARK PLUG (ND,X24ESR-U)

(14) 09482-00399-000

SPARK PLUG DR8EA
SPARK PLUG (NGK,DR8EA)

(15) 11175-18920-000

CHAPEAU
CAP, INSPECTION

(16) 09280-30001-000

O RING (D:3,ID:29.5)

(17) 09241-22002-000

PLUG
SCREW

(18) 13110-42A13-000

PIPE INTAKE DF200/DR200
PIPE D'ADMISSION

(19) 09280-35001-000

O RING (D:1.9,ID:34.6)

(20) 02112-3616A-000

VIS
SCREW

(21) 09402-48208-000

CLAMP

(22) 09103-08519-000

BOLT,8X55

(23) 08319-3108A-000

ECROU
NUT

(24) 08321-0108A-000

RONDELLE
LOCK WASHER

	Référence	Désignation	Qté
# 1	11100-42A80-000 1110042A80000 1110042A80000	CULASSE	Non disponible	0,00 €
# 2	09381-10004-000 0938110004000 0938110004000	CIRCLIP	1,81 €
# 3	09206-08001-000 0920608001000 0920608001000	PIN, 6.2X8X11 PIN 16X10	2,41 €
# 4	01550-0635A-000 015500635A000 015500635A000	VIS BOLT	3,43 €
# 5	01550-0660A-000 015500660A000 015500660A000	VIS BOLT	4,26 €
# 6	11115-05270-000 1111505270000 1111505270000	GUIDE DE SOUPAPE GUIDE, VALVE RV125	38,78 €
# 7	11141-18A00-000 1114118A00000 1114118A00000	JOINT JOINT DE CULASSE	18,62 €
# 8	04211-11169-000 0421111169000 0421111169000	GOUPILLE PIN	2,41 €
# 9	09168-06023-000 0916806023000 0916806023000	GASKET (5.8X13X1.2)	2,88 €
# 10	08316-1008A-000 083161008A000 083161008A000	ECROU NUT	3,23 €
# 11	09159-08049-000 09159-08074-000 0915908049000	NUT	8,22 €
# 12	09160-08039-000 0916008039000 0916008039000	RONDELLE WASHER (8.5X19X2.3)	2,88 €
# 13	09168-08021-000 0916808021000 0916808021000	GASKET (8.5X17X2.3)	3,79 €
# 14	09482-00223-000 09482-00149-000 0948200223000	SPARK PLUG DR8ES-L SPARK PLUG (ND, X24ESR-U)	5,05 €
# 14	09482-00399-000 0948200399000 0948200399000	SPARK PLUG DR8EA SPARK PLUG (NGK, DR8EA)	5,05 €
# 15	11175-18900-000 11175-18920-000 1117518900000	CHAPEAU CAP, INSPECTION	15,56 €
# 16	09280-30001-000 0928030001000 0928030001000	O RING (D:3, ID:29.5)	1,85 €
# 17	09241-22002-000 0924122002000 0924122002000	PLUG SCREW	7,96 €
# 18	13110-42A12-000 13110-42A13-000 1311042A12000	PIPE INTAKE DF200/DR200 PIPE D'ADMISSION	20,75 €
# 19	09280-35001-000 0928035001000 0928035001000	O RING (D:1.9, ID:34.6)	1,85 €
# 20	02112-3616A-000 021123616A000 021123616A000	VIS SCREW	2,88 €
# 21	09402-48208-000 0940248208000 0940248208000	CLAMP	6,98 €
# 22	09103-08519-000 0910308519000 0910308519000	BOLT, 8X55	6,01 €
# 23	08319-3108A-000 083193108A000 083193108A000	ECROU NUT	3,46 €
# 24	08321-0108A-000 083210108A000 083210108A000	RONDELLE LOCK WASHER	2,65 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CULASSE de votre Suzuki de DR. Nous restons à votre disposition pour toute question.
