MAITRE CYLINDRE ARRIERE (MODELE H / J / K / L / M / N / P / R) REFER TO FIG.60A(K-6) FOR MODEL S

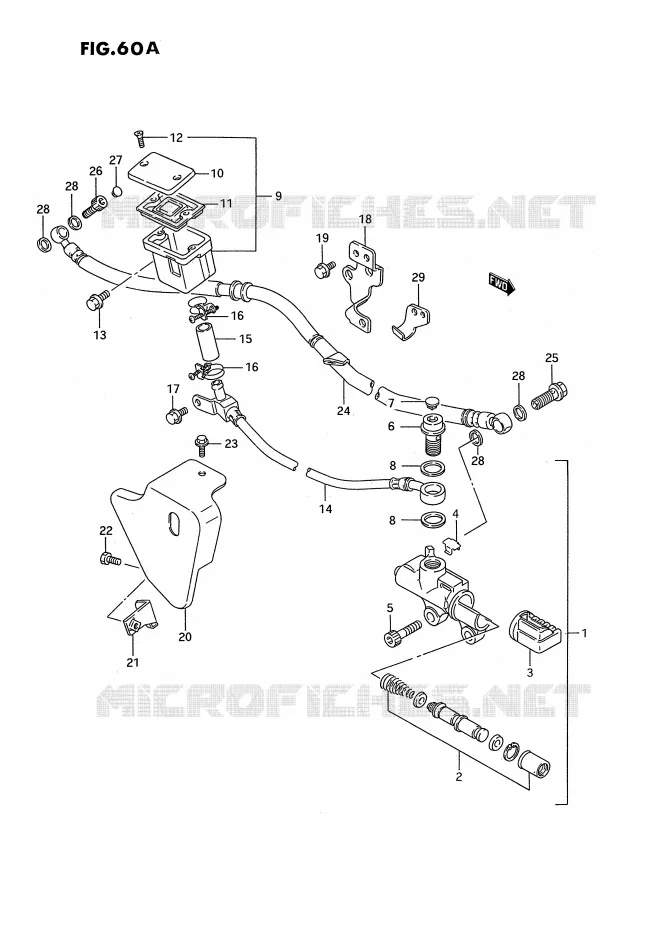

MAITRE CYLINDRE ARRIERE (MODELE S) POUR SUZUKI INTRUDER 1400 1987

OPTIONS

(1) 69600-38B01-000

MAITRE CYLINDRE
CYLINDER ASSY, REAR MASTER

(2) 69600-38810-000

MAITRE CYLINDRE
PISTON & CUP SET

(3) 69691-38B00-000

COUPELLE
DUST SEAL

(4) 69696-38B00-000

PATTE
PLATE, STOP

(5) 09106-08081-000

BOLT,L:30
BOLT (8X23)

(6) 09360-14013-000

BOLT
UNION

(7) 09250-08014-000

CAP

(8) 69662-38B00-000

RONDELLE
WASHER

(9) 69740-38B21-000

RESERVOIR LOOKEED
VASE D'EXPANSION

(10) 59669-05D00-000

BOUCHON
CAP

(11) 59667-04700-000

DIAPHRAGME
PIAPHRAGM

(12) 69689-04A00-000

VIS
SCREW

(13) 01550-0616B-000

VIS
BOLT

(14) 69730-38B00-000

DURIT

(15) 69731-38B00-000

DURIT

(16) 09400-16304-000

CLAMP

(17) 01550-0616B-000

VIS
BOLT, HOSE

(18) 69750-38B00-000

PLAQUE
BRACKET, TANK

(19) 01580-0816A-000

VIS
BOLT

(20) 69795-38B10-000

COUVERCLE
COVER, TANK

(21) 69790-38B00-000

PATTE
BRACKET, COVER

(22) 09128-06044-000

SCREW,M6X1X10
VIS

(23) 01547-06107-000

VIS
BOLT, UPPER

(24) 69480-38B03-000

DURIT
HOSE, REAR BRAKE

(25) 09360-10061-000

PIECES DE RECHANGE
UNION

(26) 09360-10028-000

UNION

(27) 09250-08012-000

CAP

(28) 09161-10009-000

WASHER,10X15X1.5
WASHER

(29) 69244-38B00-000

PATTE
GUIDE

	Référence	Désignation	Qté
# 1	69600-38B01-000 6960038B01000 6960038B01000	MAITRE CYLINDRE CYLINDER ASSY, REAR MASTER	238,40 €
# 2	69600-38810-000 6960038810000 6960038810000	MAITRE CYLINDRE PISTON & CUP SET	56,62 €
# 3	69691-38B00-000 6969138B00000 6969138B00000	COUPELLE DUST SEAL	11,77 €
# 4	69696-38B00-000 6969638B00000 6969638B00000	PATTE PLATE, STOP	6,98 €
# 5	09106-08081-000 0910608081000 0910608081000	BOLT, L:30 BOLT (8X23)	3,62 €
# 6	69661-38B00-000 09360-14013-000 6966138B00000	BOLT UNION	21,29 €
# 7	09250-08014-000 0925008014000 0925008014000	CAP	4,15 €
# 8	69662-38B00-000 6966238B00000 6966238B00000	RONDELLE WASHER	4,63 €
# 9	69740-38B21-000 6974038B21000 6974038B21000	RESERVOIR LOOKEED VASE D'EXPANSION	89,62 €
# 10	59669-05D00-000 5966905D00000 5966905D00000	BOUCHON CAP	21,29 €
# 11	59667-04700-000 5966704700000 5966704700000	DIAPHRAGME PIAPHRAGM	12,91 €
# 12	69689-04A00-000 6968904A00000 6968904A00000	VIS SCREW	Non disponible	0,00 €
# 13	01550-06163-000 01550-0616B-000 0155006163000	VIS BOLT	3,42 €
# 14	69730-38B00-000 6973038B00000 6973038B00000	DURIT	Non disponible	0,00 €
# 15	69731-38B00-000 6973138B00000 6973138B00000	DURIT	8,26 €
# 16	09400-16302-000 09400-16304-000 0940016302000	CLAMP	4,12 €
# 17	01550-06163-000 01550-0616B-000 0155006163000	VIS BOLT, HOSE	3,42 €
# 18	69750-38B00-000 6975038B00000 6975038B00000	PLAQUE BRACKET, TANK	Non disponible	0,00 €
# 19	01580-08163-000 01580-0816A-000 0158008163000	VIS BOLT	3,60 €
# 20	69795-38B10-000 6979538B10000 6979538B10000	COUVERCLE COVER, TANK	45,44 €
# 21	69790-38B00-000 6979038B00000 6979038B00000	PATTE BRACKET, COVER	Non disponible	0,00 €
# 22	09128-06004-000 09128-06044-000 0912806004000	SCREW, M6X1X10 VIS	1,94 €
# 23	01547-06107-000 0154706107000 0154706107000	VIS BOLT, UPPER	2,48 €
# 24	69480-38B01-000 69480-38B03-000 6948038B01000	DURIT HOSE, REAR BRAKE	97,02 €
# 25	09360-10017-000 09360-10061-000 0936010017000	PIECES DE RECHANGE UNION	7,44 €
# 26	09360-10028-000 0936010028000 0936010028000	UNION	Non disponible	0,00 €
# 27	09250-08012-000 0925008012000 0925008012000	CAP	2,57 €
# 28	09161-10009-000 0916110009000 0916110009000	WASHER, 10X15X1.5 WASHER	2,75 €
# 29	69244-38B00-000 6924438B00000 6924438B00000	PATTE GUIDE	Non disponible	0,00 €
