Cylindrée

Modèle

Année

Finition

Catalogue pièces

Vue éclatée

FEU ARRIERE (MODELE S)

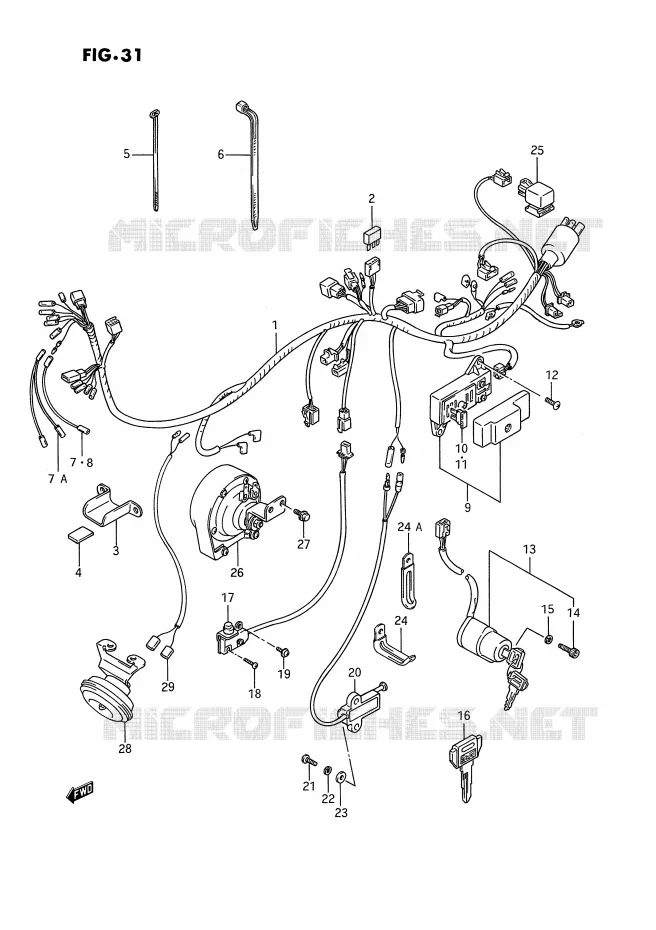

FAISCEAU ELECTRIQUE (MODELE H / J / K / L / M / N / P / R) POUR SUZUKI INTRUDER 1400 1987

FAISCEAU ELECTRIQUE (MODELE S)

(1) 36610-38B21-000

FAISCEAU
HARNESS, WIRING

(1) 36610-38B70-000

HARNESS, WIRING

(1) 36610-39B00-000

HARNESS, WIRING

(1) 36610-39B01-000

FAISCEAU
HARNESS, WIRING

(1) 36610-39B50-000

HARNESS, WIRING

(1) 36610-39B01-000

FAISCEAU
HARNESS, WIRING

(2) 36611-38A10-000

DIODE
FUSE 20A

(3) 36619-38B00-000

GUIDE

(4) 53146-20C01-000

COUSSINET
DIODE

(5) 09407-09402-000

CLAMP

(6) 09407-14403-000

CLAMP(L:125)

(6) 09407-18402-000

CLAMP,L:165
CLAMP, BREATHER TUBE (L:165)

(7) 36852-38B10-000

FAISCEAU
WIRE, CLUTCH SWITCH

(8) 36852-38B10-000

FAISCEAU
WIRE, LIGHTING SWITCH CONNECTOR

(8) 36853-39B00-000

WIRE, LIGHTING SWITCH CONNECTOR

(9) 36740-19C00-000

PORTE FUSIBLE
BOX ASSY, FUSE

(10) 09481-25103-000

FUSE,A/C
.FUSE (25A)

(11) 09481-10101-000

FUSE (10A)

(12) 02142-0616A-000

VIS
SCREW

(13) 37110-38B03-000

CONTACTEUR
.SWITCH ASSY, IGNITION

(14) 07130-05167-000

BOLT

(15) 08321-0105A-000

RONDELLE
WASHER,LOCK

(16) 37146-03A00-000

EBAUCHE
KEY, BLANK TYPE C

(16) 37146-03A10-000

EBAUCHE CP50/80 TYPE:D
KEY, BLANK TYPE D

(16) 37146-03A30-000

EBAUCHE CP50/80 TYPE:F
KEY, BLANK TYPE F

(16) 37146-03A20-000

EBAUCHE CP50/80 TYPE:E
KEY, BLANK TYPE E

(17) 37740-38B00-000

CONTACTEUR DE STOP
FAISCEAU STOP LTZ400 K3

(18) 02112-0416A-000

VIS
SCREW

(19) 02142-0406A-000

VIS
SCREW

(20) 37840-39A23-000

CONTACTEUR
SWITCH ASSY, SIDE STAND

(21) 02112-7620B-000

VIS
SCREW

(21) 02112-0620A-000

VIS
SCREW (BLACK)

(22) 08321-0106A-000

RONDELLE
.LOCK WASHER

(23) 08322-0106A-000

RONDELLE
WASHER REFER TO FIG.40A(F-13) FOR MOD

(24) 09404-06039-000

CLAMP,L:65
CLAMP(L:60)

24A

(24A) 09404-06039-000

CLAMP,L:65
MAG LEAD WIRE CLAMP (L:50)

(25) 38740-24X50-000

RELAIS
RELAY ASSY, SIDE STAND

(26) 38500-38B01-000

AVERTISSEUR
HORN ASSY

(27) 01550-0612B-000

VIS
.BOLT, OIL GALLERY

(28) 38500-38B10-000

AVERTISSEUR
HORN ASSY

(29) 38595-38B10-000

CABLE
WIRE, HORN LEAD

(7A) 36852-38B10-000

FAISCEAU

	Référence	Désignation	Qté
# 1	36610-38B10-000 3661038B10000	FAISCEAU HARNESS, WIRING	Non disponible	0,00 €
# 1	36610-38B70-000 3661038B70000 3661038B70000	HARNESS, WIRING	Non disponible	0,00 €
# 1	36610-39B00-000 3661039B00000 3661039B00000	HARNESS, WIRING	Non disponible	0,00 €
# 1	36610-39B10-000 3661039B10000	FAISCEAU HARNESS, WIRING	Non disponible	0,00 €
# 1	36610-39B50-000 3661039B50000 3661039B50000	HARNESS, WIRING	Non disponible	0,00 €
# 1	36610-39B60-000 3661039B60000	FAISCEAU HARNESS, WIRING	Non disponible	0,00 €
# 2	36611-38A00-000 36611-38A10-000 3661138A00000	DIODE FUSE 20A	21,29 €
# 3	36619-38B00-000 3661938B00000 3661938B00000	GUIDE	6,79 €
# 4	36920-38B00-000 53146-20C01-000 3692038B00000	COUSSINET DIODE	6,01 €
# 5	09407-09402-000 0940709402000 0940709402000	CLAMP	2,92 €
# 6	09407-14403-000 0940714403000 0940714403000	CLAMP(L:125)	3,23 €
# 6	09407-18403-000 09407-18402-000 0940718403000	CLAMP, L:165 CLAMP, BREATHER TUBE (L:165)	3,12 €
# 7	36852-38B00-000 3685238B00000	FAISCEAU WIRE, CLUTCH SWITCH	Non disponible	0,00 €
# 7A	36852-38B10-000 3685238B10000 3685238B10000	FAISCEAU	Non disponible	0,00 €
# 8	36851-38B10-000 3685138B10000	FAISCEAU WIRE, LIGHTING SWITCH CONNECTOR	Non disponible	0,00 €
# 8	36853-39B00-000 3685339B00000 3685339B00000	WIRE, LIGHTING SWITCH CONNECTOR	Non disponible	0,00 €
# 9	36740-38B00-000 36740-19C00-000 3674038B00000	PORTE FUSIBLE BOX ASSY, FUSE	81,58 €
# 10	09481-25101-000 09481-25103-000 0948125101000	FUSE, A/C .FUSE (25A)	3,11 €
# 11	09481-10101-000 0948110101000 0948110101000	FUSE (10A)	2,36 €
# 12	02142-06163-000 02142-0616A-000 0214206163000	VIS SCREW	1,93 €
# 13	37110-38B02-000 37110-38B03-000 3711038B02000	CONTACTEUR .SWITCH ASSY, IGNITION	90,76 €
# 14	07130-05167-000 0713005167000 0713005167000	BOLT	3,65 €
# 15	08321-01057-000 08321-0105A-000 0832101057000	RONDELLE WASHER, LOCK	2,65 €
# 16	37146-03A00-000 3714603A00000 3714603A00000	EBAUCHE KEY, BLANK TYPE C	12,98 €
# 16	37146-03A10-000 3714603A10000 3714603A10000	EBAUCHE CP50/80 TYPE:D KEY, BLANK TYPE D	12,98 €
# 16	37146-03A20-000 3714603A20000 3714603A20000	EBAUCHE CP50/80 TYPE:E KEY, BLANK TYPE E	12,48 €
# 16	37146-03A30-000 3714603A30000 3714603A30000	EBAUCHE CP50/80 TYPE:F KEY, BLANK TYPE F	12,98 €
# 17	37740-38B00-000 3774038B00000 3774038B00000	CONTACTEUR DE STOP FAISCEAU STOP LTZ400 K3	80,89 €
# 18	02112-04163-000 02112-0416A-000 0211204163000	VIS SCREW	1,73 €
# 19	02152-04067-000 02142-0406A-000 0215204067000	VIS SCREW	1,76 €
# 20	37840-39A11-000 37840-39A23-000 3784039A11000	CONTACTEUR SWITCH ASSY, SIDE STAND	78,42 €
# 21	02112-06205-000 02112-0620A-000 0211206205000	VIS SCREW (BLACK)	2,09 €
# 21	02112-76203-000 02112-7620B-000 0211276203000	VIS SCREW	3,62 €
# 22	08321-21064-000 08321-0106A-000 0832121064000	RONDELLE .LOCK WASHER	2,65 €
# 23	08322-21064-000 08322-0106A-000 0832221064000	RONDELLE WASHER REFER TO FIG.40A(F-13) FOR MOD	3,20 €
# 24	09404-06206-000 09404-06039-000 0940406206000	CLAMP, L:65 CLAMP(L:60)	2,06 €
# 24A	09404-06401-000 09404-06039-000 0940406401000	CLAMP, L:65 MAG LEAD WIRE CLAMP (L:50)	2,06 €
# 25	38740-24X50-000 3874024X50000 3874024X50000	RELAIS RELAY ASSY, SIDE STAND	52,69 €
# 26	38500-38B01-000 3850038B01000 3850038B01000	AVERTISSEUR HORN ASSY	Non disponible	0,00 €
# 27	01517-06125-000 01550-0612B-000 0151706125000	VIS .BOLT, OIL GALLERY	3,46 €
# 28	38500-38B10-000 3850038B10000 3850038B10000	AVERTISSEUR HORN ASSY	Non disponible	0,00 €
# 29	38595-38B10-000 3859538B10000 3859538B10000	CABLE WIRE, HORN LEAD	Non disponible	0,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
Commandez aujourd'hui vos pièces détachées et recevez les directement chez vous !
