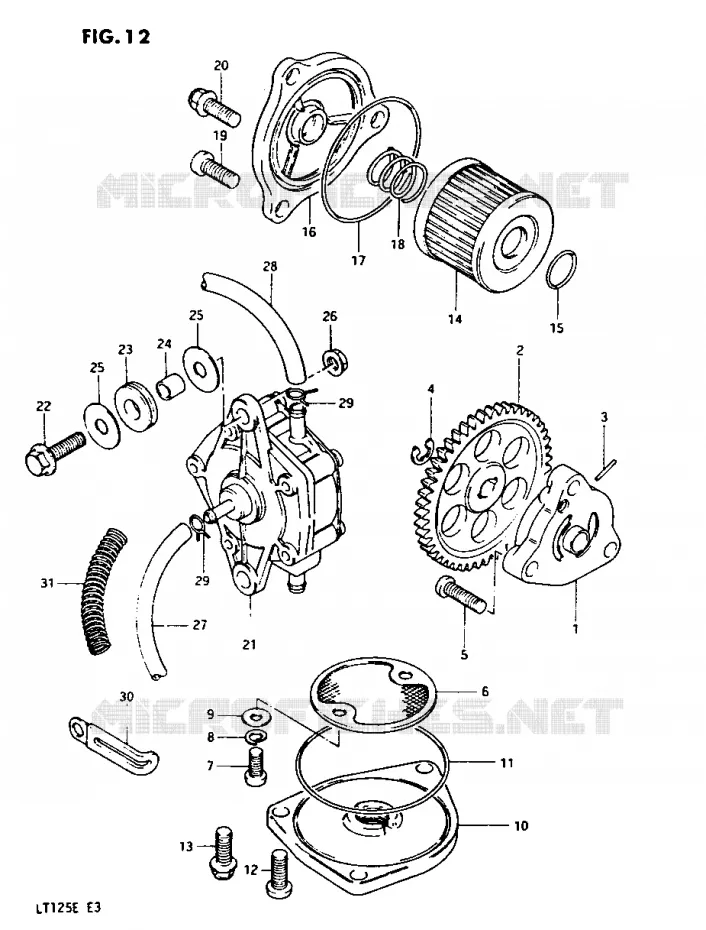

POMPE A HUILE - POMPE A ESSENCE POUR SUZUKI QUADRUNNER 125 1984

LANCEUR (L:57.5) (L:57.5)

POMPE A HUILE POMPE A ESSENCE pour Suzuki QUADRUNNER 125 1984
1
(1)  16400-18901-000
POMPE A HUILE
2
(2)  16331-18900-000
PIGNON
3
(3)  09261-02008-000
PIN 2.5X11.8
ROTOR DRIVE PIN
4
(4)  08332-1106A-000
.E RING 6MM
5
(5)  02112-06207-000
VIS
CROSS SCREW,6X20
6
(6)  16520-05202-000
TAMIS
STRAINER,ENGINE OIL
7
(7)  02112-0512A-000
VIS
SCREW M5X.08X12
8
(8)  08321-0105A-000
RONDELLE
.LOCK WASHER
9
(9)  08322-0105B-000
WASHER
RONDELLE *
10
(10)  16523-05200-000
COUVERCLE
CAP,OIL STRAINER
11
(11)  09280-60005-000
O RING D:2.4 ID:60.5
O-RING,OIL STR CAP
12
(12)  02112-0616A-000
VIS
SCREW, FRONT FENDER
13
(13)  01547-0616B-000
VIS
BOLT REFER TO FIG.8B (C-7) FOR MODE
14
(14)  16510-05240-000
FILTRE A HUILE DF 8-15
FILTER,ENGINE OIL
15
(15)  09280-13004-000
JOINT TORIQUE D:1.9,ID:13
ENG OIL PUMP O RING
16
(16)  16512-18900-000
COUVERCLE
CAP,OIL FILTER
17
(17)  09280-54001-000
JOINT TORIQUE D:2.4,ID:52.6
O-RING, OIL FLT CAP
18
(18)  09440-18002-000
SPRING
SPRING,STRG HORN EAR
19
(19)  02112-0616A-000
VIS
SCREW, FRONT FENDER
20
(20)  01547-06167-000
VIS
BOLT 6X16
21
(21)  15100-19B11-000
PUMP ASSY OIL
PUMP ASSY, FUEL
22
(22)  01500-06257-000
VIS
BOLT (FLANGE)
23
(23)  09320-08510-000
CUSHION
CUSHION FUEL TANK
24
(24)  09180-06038-000
SPACER,6.1X9X7.5
25
(25)  09160-06077-000
WASHER,6.5X20X1.2
WASHER (6.5X20X1.2) REFER TO FIG.8A (C-6) FOR MODE REFER TO FIG.8B (C-7) FOR MODE
26
(26)  08319-31067-000
NUT
27
(27)  09352-50005-00B
HOSE,5X8.2X2000
DISCONTINUED
28
(28)  09352-50005-00B
HOSE,5X8.2X2000
DISCONTINUED
29
(29)  09401-08401-000
CLAMP
FUEL HOSE CLIP
30
(30)  09404-06036-000
CLAMP,L:80
CLAMP, CABURETOR OVER FLOW
31
(31)  09440-10009-000
SPRING
SPRING FUEL HOSE
Référence Désignation Prix Unitaire TTC Qté
# 1

16400-18901-000
1640018901000

1640018901000
POMPE A HUILE
Non disponible
# 2

16331-18900-000
1633118900000

1633118900000
PIGNON
Non disponible
# 3

09261-02008-000
0926102008000

0926102008000
PIN 2.5X11.8
ROTOR DRIVE PIN
# 4

08332-11066-000

08332-1106A-000
 0833211066000
.E RING 6MM
# 5

02112-06207-000
0211206207000

0211206207000
VIS
CROSS SCREW, 6X20
# 6

16520-05202-000
1652005202000

1652005202000
TAMIS
STRAINER, ENGINE OIL
# 7

02112-05126-000

0211205126000
VIS
SCREW M5X.08X12
Non disponible
# 8

08321-21056-000

08321-0105A-000
 0832121056000
RONDELLE
.LOCK WASHER
# 9

08322-21056-000

08322-0105B-000
 0832221056000
WASHER
RONDELLE *
# 10

16523-05200-000
1652305200000

1652305200000
COUVERCLE
CAP, OIL STRAINER
# 11

09280-60005-000
0928060005000

0928060005000
O RING D:2.4 ID:60.5
O-RING, OIL STR CAP
# 12

02112-06164-000

02112-0616A-000
 0211206164000
VIS
SCREW, FRONT FENDER
# 13

01547-06165-000

01547-0616B-000
 0154706165000
VIS
BOLT REFER TO FIG.8B (C-7) FOR MODE
# 14

16510-05240-000
1651005240000

1651005240000
FILTRE A HUILE DF 8-15
FILTER, ENGINE OIL
# 15

09280-13004-000
0928013004000

0928013004000
JOINT TORIQUE D:1.9, ID:13
ENG OIL PUMP O RING
# 16

16512-18900-000
1651218900000

1651218900000
COUVERCLE
CAP, OIL FILTER
# 17

09280-54001-000
0928054001000

0928054001000
JOINT TORIQUE D:2.4, ID:52.6
O-RING, OIL FLT CAP
# 18

48281-85000-000

09440-18002-000
 4828185000000
SPRING
SPRING, STRG HORN EAR
# 19

02112-06164-000

02112-0616A-000
 0211206164000
VIS
SCREW, FRONT FENDER
# 20

01547-06167-000
0154706167000

0154706167000
VIS
BOLT 6X16
# 21

15100-18900-000

15100-19B11-000
 1510018900000
PUMP ASSY OIL
PUMP ASSY, FUEL
# 22

01517-06257-000

01500-06257-000
 0151706257000
VIS
BOLT (FLANGE)
# 23

09320-08021-000

09320-08510-000
 0932008021000
CUSHION
CUSHION FUEL TANK
# 24

09180-06038-000
0918006038000

0918006038000
SPACER, 6.1X9X7.5
# 25

09160-06027-000

09160-06077-000
 0916006027000
WASHER, 6.5X20X1.2
WASHER (6.5X20X1.2) REFER TO FIG.8A (C-6) FOR MODE REFER TO FIG.8B (C-7) FOR MODE
# 26

09159-06017-000

08319-31067-000
 0915906017000
NUT
# 27

09343-05029-000

09352-50005-00B
 0934305029000
HOSE, 5X8.2X2000
DISCONTINUED
# 28

09343-05029-000

09352-50005-00B
 0934305029000
HOSE, 5X8.2X2000
DISCONTINUED
# 29

09401-08402-000

09401-08401-000
 0940108402000
CLAMP
FUEL HOSE CLIP
# 30

09404-06418-000

09404-06036-000
 0940406418000
CLAMP, L:80
CLAMP, CABURETOR OVER FLOW
# 31

09440-10009-000
0944010009000

0944010009000
SPRING
SPRING FUEL HOSE
Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
Commandez aujourd'hui vos pièces détachées et recevez les directement chez vous !
