COMPTEUR REFER TO FIG.21 (D-7) FOR E24

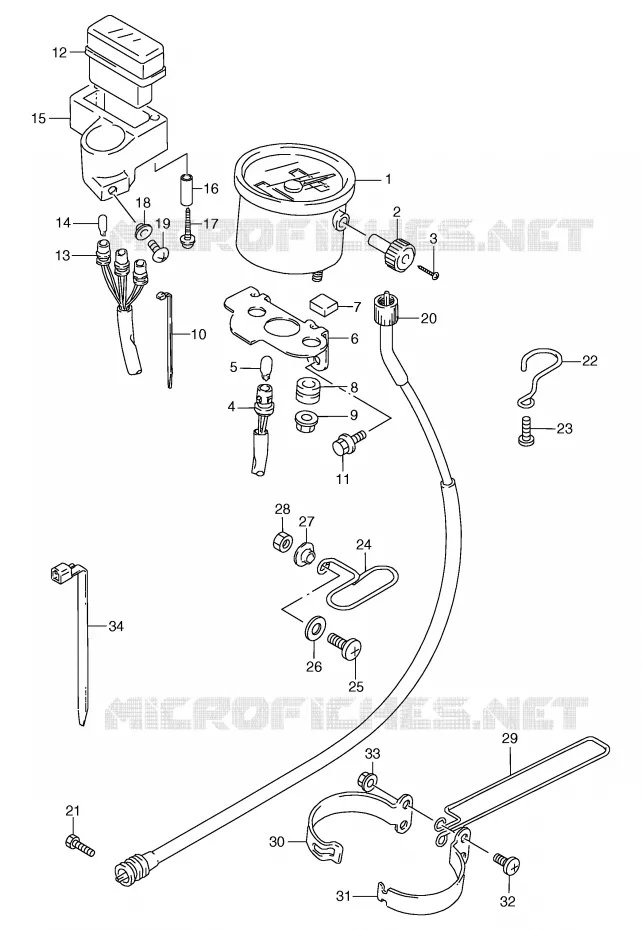

COMPTEUR (E24) POUR SUZUKI TS-R 125 1990

PHARE REFER TO FIG.23 (D-9) FOR E24

(1) 34120-03D00-000

SPEEDOMETER

(2) 34124-44B30-000

BOUTON

(3) 34184-12D00-000

VIS
SCREW,TRIP KNOB

(4) 34170-03D00-000

FAISCEAU

(5) 09471-12085-000

AMPOULE 12V3W
BULB (12V,3W)

(6) 34950-03D00-000

SUPPORT
BOITIER

(7) 34161-03D00-000

CAOUTCHOUC
CUSHION

(8) 34189-30921-000

SILENTBLOC
CUSHION

(9) 09159-06076-000

NUT
DISCONTINUED

(10) 09404-10417-000

CLAMP,L:97
CLAMP

(11) 01550-0612B-000

VIS
.BOLT, OIL GALLERY

(12) 36380-29E00-000

REORDER ROBINSONS
BOX ASSY, PILOT LAMP

(13) 36394-32E00-000

FAISCEAU
.SOCKET 8 CORD

(14) 09471-12108-000

AMPOULE
BULB (13.5V,2W)

(15) 36382-08D01-000

BOITIER
HOLDER, PILOT BOX

(16) 09180-04024-000

SPACER,4.5X6.5X25
DISCONTINUED

(17) 03511-1435B-000

SCREW

(18) 09169-05024-000

WASHER,LOCK
WASHER, RADIATOR COVER

(19) 02142-0510A-000

VIS
SCREW, SIDE COWL FRONT (5X10)

(20) 34910-20E01-000

CABLE
CABLE ASSY, SPEEDOMETER

(21) 01500-0516B-000

VIS
.BOLT

(22) 34938-03D10-000

GUIDE
AXE

(23) 02112-0510B-000

VIS
SCREW, LOWER

(24) 34938-03D22-000

GUIDE
COLLIER

(25) 02142-0616A-000

VIS
SCREW, CENTER COVER & FENDER

(26) 09160-06109-000

WASHER 6.5X18X1.6
WASHER, FRONT FENDER REAR

(27) 09169-06053-000

RONDELLE

(28) 08310-0006A-000

ECROU
.NUT 6MM

(29) 34938-03D31-000

GUIDE
COLLIER

(30) 34926-03D00-000

PATTE

(31) 34927-03D01-000

PATTE

(32) 02142-0516B-000

VIS
SCREW, COWL PANEL

(33) 08316-1005B-000

ECROU
NUT

(34) 09407-14403-000

CLAMP(L:125)

	Référence	Désignation	Qté
# 1	34120-03D00-000 3412003D00000 3412003D00000	SPEEDOMETER	Non disponible	0,00 €
# 2	34124-44B30-000 3412444B30000 3412444B30000	BOUTON	11,86 €
# 3	34184-14A00-000 3418414A00000	VIS SCREW, TRIP KNOB	Non disponible	0,00 €
# 4	34170-03D00-000 3417003D00000 3417003D00000	FAISCEAU	Non disponible	0,00 €
# 5	09471-12085-000 0947112085000 0947112085000	AMPOULE 12V3W BULB (12V, 3W)	4,32 €
# 6	34950-03D00-000 3495003D00000 3495003D00000	SUPPORT BOITIER	30,83 €
# 7	34161-03D00-000 3416103D00000 3416103D00000	CAOUTCHOUC CUSHION	Non disponible	0,00 €
# 8	34189-30921-000 3418930921000 3418930921000	SILENTBLOC CUSHION	Non disponible	0,00 €
# 9	34185-19C00-000 09159-06076-000 3418519C00000	NUT DISCONTINUED	3,79 €
# 10	34954-16730-000 09404-10417-000 3495416730000	CLAMP, L:97 CLAMP	3,13 €
# 11	01517-06125-000 01550-0612B-000 0151706125000	VIS .BOLT, OIL GALLERY	3,66 €
# 12	36380-08D00-000 3638008D00000	REORDER ROBINSONS BOX ASSY, PILOT LAMP	Non disponible	0,00 €
# 13	36394-08D00-000 36394-32E00-000 3639408D00000	FAISCEAU .SOCKET 8 CORD	35,88 €
# 14	09471-12118-000 09471-12108-000 0947112118000	AMPOULE BULB (13.5V, 2W)	2,03 €
# 15	36382-08D00-000 36382-08D01-000 3638208D00000	BOITIER HOLDER, PILOT BOX	19,56 €
# 16	09180-04016-000 09180-04024-000 0918004016000	SPACER, 4.5X6.5X25 DISCONTINUED	5,34 €
# 17	03511-14355-000 03511-1435B-000 0351114355000	SCREW	2,99 €
# 18	09169-05011-000 09169-05024-000 0916905011000	WASHER, LOCK WASHER, RADIATOR COVER	2,94 €
# 19	02142-05104-000 02142-0510A-000 0214205104000	VIS SCREW, SIDE COWL FRONT (5X10)	1,78 €
# 20	34910-03D20-000 34910-20E01-000 3491003D20000	CABLE CABLE ASSY, SPEEDOMETER	70,99 €
# 21	01107-05167-000 01500-0516B-000 0110705167000	VIS .BOLT	2,56 €
# 22	34938-03D10-000 3493803D10000 3493803D10000	GUIDE AXE	Non disponible	0,00 €
# 23	02112-05105-000 02112-0510B-000 0211205105000	VIS SCREW, LOWER	2,81 €
# 24	34938-03D20-000 34938-03D22-000 3493803D20000	GUIDE COLLIER	12,60 €
# 25	02142-06164-000 02142-0616A-000 0214206164000	VIS SCREW, CENTER COVER & FENDER	2,04 €
# 26	09160-06057-000 09160-06109-000 0916006057000	WASHER 6.5X18X1.6 WASHER, FRONT FENDER REAR	2,90 €
# 27	09169-06053-000 0916906053000 0916906053000	RONDELLE	3,07 €
# 28	08310-12066-000 0831012066000	ECROU .NUT 6MM	Non disponible	0,00 €
# 29	34938-03D30-000 3493803D30000	GUIDE COLLIER	Non disponible	0,00 €
# 30	34926-03D00-000 3492603D00000 3492603D00000	PATTE	Non disponible	0,00 €
# 31	34927-03D01-000 3492703D01000 3492703D01000	PATTE	Non disponible	0,00 €
# 32	02142-05164-000 02142-0516B-000 0214205164000	VIS SCREW, COWL PANEL	2,81 €
# 33	08316-16055-000 08316-1005B-000 0831616055000	ECROU NUT	3,79 €
# 34	09407-14403-000 0940714403000 0940714403000	CLAMP(L:125)	3,42 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au COMPTEUR (E24) de votre Suzuki de TS-R. Nous restons à votre disposition pour toute question.
