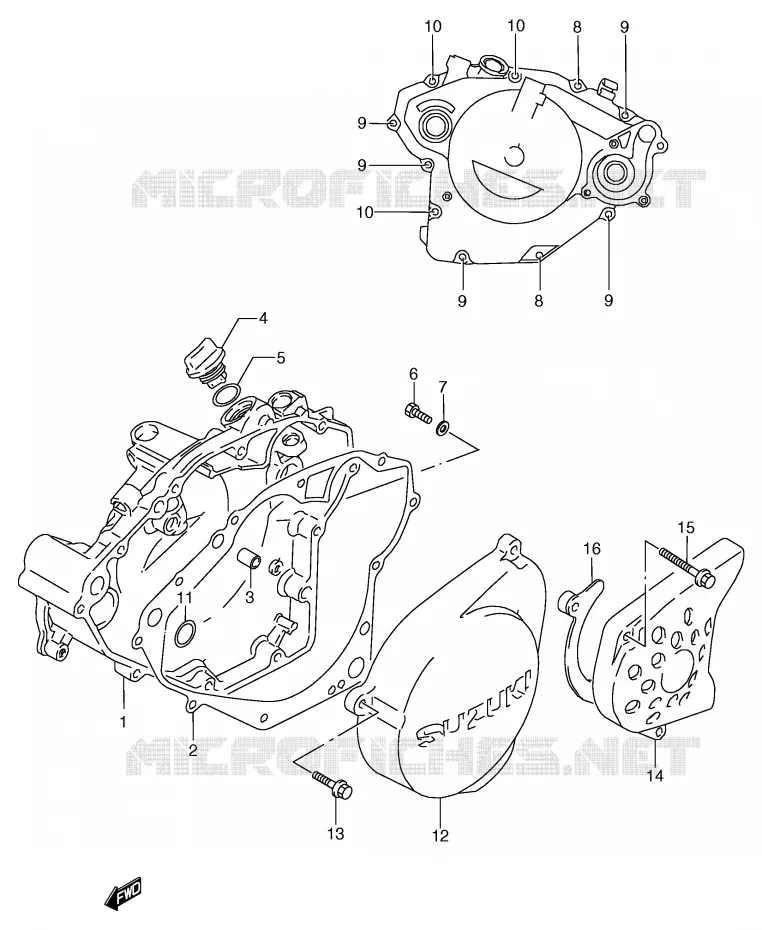

Vue éclatée

CARTER

CARTER POUR SUZUKI TS-R 125 1990

VILEBREQUIN

(1) 11341-03D00-000

11341-03D00-000
CARTER EMBRAYAGE

(1) 11341-03D03-000

CARTER EMBRAYAGE

(1) 11341-03D12-000

CARTER EMBRAYAGE

(2) 11482-03D10-000

JOINT D'EMBRAYAGE
GASKET, CLUTCH COVER

(3) 04211-09129-000

GOUPILLE
PIN 16X10

(4) 11971-12C51-000

VOYANT D'HUILE
PLUG, OIL FILLER

(5) 09280-17003-000

O RING D:3.1 ID:16.8
O RING

(6) 09128-06044-000

SCREW,M6X1X10
VIS

(7) 09168-06001-000

GASKET 6.2X11X1
WASHER

(8) 01547-0625B-000

VIS
BOLT

(8) 01547-0625B-000

VIS
BOLT

(8) 01547-0625B-000

VIS
BOLT
VIS

(8) 01547-0625B-000

VIS
BOLT
VIS

(8) 01547-06257-000

VIS
BOLT

(8) 01547-06257-000

VIS
BOLT

(9) 01547-0630B-000

VIS
BOLT

(9) 01547-0630B-000

VIS
BOLT

(9) 01547-0630B-000

VIS
BOLT

(9) 01547-0630B-000

VIS
BOLT

(9) 01547-0630B-000

VIS
BOLT

(9) 01547-0630B-000

VIS
BOLT
VIS

(9) 01547-0630B-000

VIS
BOLT
VIS

(9) 01547-0630B-000

VIS
BOLT
VIS

(9) 01547-0630B-000

VIS
BOLT
VIS

(9) 01547-0630B-000

VIS
BOLT
VIS

(9) 01547-06307-000

VIS
BOLT

(9) 01547-06307-000

VIS
BOLT

(9) 01547-06307-000

VIS
BOLT

(9) 01547-06307-000

VIS
BOLT

(9) 01547-06307-000

VIS
BOLT

(10) 01547-0640A-000

VIS
BOLT

(10) 01547-0640A-000

VIS
BOLT

(10) 01547-0640A-000

VIS
BOLT
VIS

(10) 01547-0640A-000

VIS
BOLT
VIS

(10) 01547-06407-000

VIS
BOLT

(10) 01547-06407-000

VIS
BOLT

(11) 09280-15024-000

O RING D:1.9 ID:14.5
O RING, WATER GALLERY

(12) 11350-03D01-000

CARTER
COVER, MAGNETO

(13) 01547-0620B-000

VIS
BOLT

(13) 01547-06207-000

VIS
BOLT

(14) 11361-03D01-000

CARTER
COVER,ENGINE SPROCKET

(15) 01547-0635B-000

VIS
BOLT

(15) 01547-06357-000

VIS
BOLT

(16) 27640-03D10-000

PLAQUE
PLATE, FRONT CHAIN GUIDE

	Référence	Désignation	Qté
# 1	11341-03D02-000 1134103D02000	11341-03D00-000 CARTER EMBRAYAGE	Non disponible	0,00 €
# 1	11341-03D03-000 1134103D03000 1134103D03000	CARTER EMBRAYAGE	Non disponible	0,00 €
# 1	11341-03D12-000 1134103D12000 1134103D12000	CARTER EMBRAYAGE	Non disponible	0,00 €
# 2	11482-03D00-000 1148203D00000	JOINT D'EMBRAYAGE GASKET, CLUTCH COVER	Non disponible	0,00 €
# 3	04211-09129-000 0421109129000 0421109129000	GOUPILLE PIN 16X10	2,50 €
# 4	11971-20A00-000 11971-12C51-000 1197120A00000	VOYANT D'HUILE PLUG, OIL FILLER	9,17 €
# 5	09280-17003-000 0928017003000 0928017003000	O RING D:3.1 ID:16.8 O RING	2,03 €
# 6	09128-06004-000 09128-06044-000 0912806004000	SCREW, M6X1X10 VIS	2,05 €
# 7	09168-06001-000 0916806001000 0916806001000	GASKET 6.2X11X1 WASHER	1,92 €
# 8	01547-06253-000 01547-0625B-000 0154706253000	VIS BOLT	3,89 €
# 8	01547-06257-000 0154706257000 0154706257000	VIS BOLT	3,05 €
# 9	01547-06303-000 01547-0630B-000 0154706303000	VIS BOLT	4,39 €
# 9	01547-06307-000 0154706307000 0154706307000	VIS BOLT	3,05 €
# 10	01547-06403-000 01547-0640A-000 0154706403000	VIS BOLT	3,84 €
# 10	01547-06407-000 0154706407000 0154706407000	VIS BOLT	3,84 €
# 11	09280-15002-000 09280-15024-000 0928015002000	O RING D:1.9 ID:14.5 O RING, WATER GALLERY	4,13 €
# 12	11350-03D00-000 1135003D00000	CARTER COVER, MAGNETO	Non disponible	0,00 €
# 13	01547-06203-000 01547-0620B-000 0154706203000	VIS BOLT	3,66 €
# 13	01547-06207-000 0154706207000 0154706207000	VIS BOLT	3,05 €
# 14	11361-03D00-000 1136103D00000	CARTER COVER, ENGINE SPROCKET	Non disponible	0,00 €
# 15	01547-06353-000 01547-0635B-000 0154706353000	VIS BOLT	4,20 €
# 15	01547-06357-000 0154706357000 0154706357000	VIS BOLT	3,05 €
# 16	27640-03D00-000 2764003D00000	PLAQUE PLATE, FRONT CHAIN GUIDE	Non disponible	0,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CARTER de votre Suzuki de TS-R. Nous restons à votre disposition pour toute question.
