PARTIE ELECTRIQUE

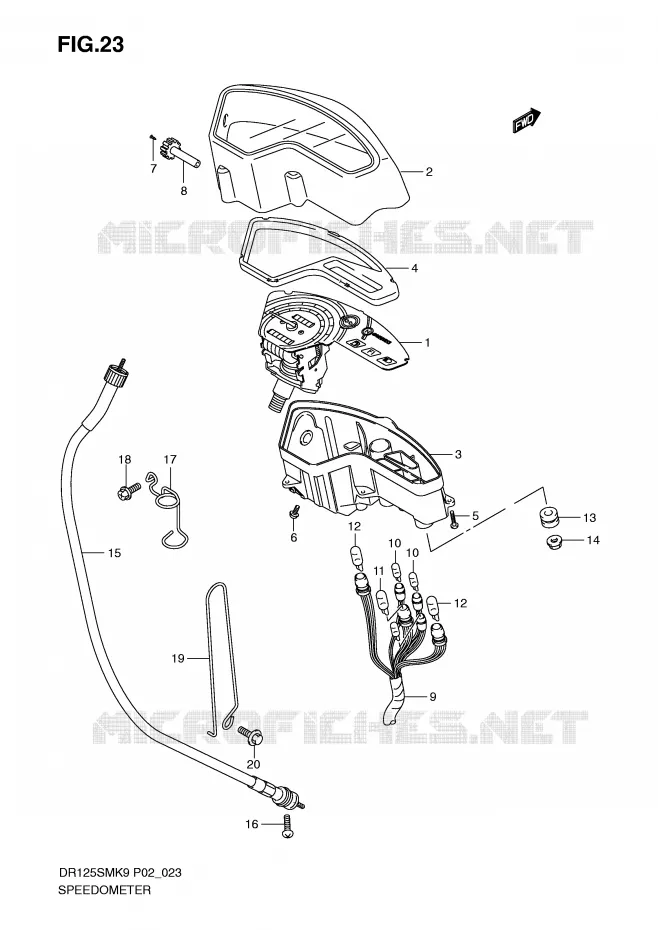

COMPTEUR POUR SUZUKI DR 125 2009

PHARE

(1) 34120-24H00-000

ENSEMBLE COMPTEUR
SPEEDOMETER

(1) 34120-24H10-000

ENSEMBLE COMPTEUR
SPEEDOMETER

(2) 34150-24H00-000

BOITIER

(3) 34111-24H00-000

BOITIER

(4) 34125-24H00-000

REFLECTEUR
REFLECTOR

(5) 34149-03G00-000

VIS

(6) 02112-7410B-000

VIS
SCREW

(7) 09139-02003-000

SCREW
SCREW (M2X6)

(8) 34124-38F40-000

BOUTON

(9) 34173-24H00-000

FAISCEAU

(10) 09471-12108-000

AMPOULE
BULB (12V1.7W,T6.5)

(10) 09471-12108-000

AMPOULE
BULB (12V1.7W,T6.5)

(10) 09471-12108-000

AMPOULE
BULB (12V1.7W,T6.5)
AMPOULE

(10) 09471-12108-000

AMPOULE
BULB (12V1.7W,T6.5)
AMPOULE

(11) 09471-12082-000

BULB
BULB (12V3.4W,T10)

(12) 09471-12077-000

BULB,12V1.7W(STANLEY,WB121)
BULB (12V1.7W,T10)

(12) 09471-12077-000

BULB,12V1.7W(STANLEY,WB121)
BULB (12V1.7W,T10)

(12) 09471-12077-000

BULB,12V1.7W(STANLEY,WB121)
BULB (12V1.7W,T10)
BULB,12V1.7W(STANLEY,WB121)

(12) 09471-12077-000

BULB,12V1.7W(STANLEY,WB121)
BULB (12V1.7W,T10)
BULB,12V1.7W(STANLEY,WB121)

(13) 34189-32B00-000

SILENTBLOC
CUSHION

(14) 09159-05049-000

ECROU
NUT

(15) 34910-24H00-000

CABLE
CABLE ASSY, SPEEDOMETER

(16) 02112-0516B-000

VIS
SCREW, METER CABLE

(17) 34938-24H00-000

GUIDE

(18) 02162-0616A-000

VIS
SCREW, CABLE GUIDE

(19) 34938-14D30-000

CLIP
COLLIER

(20) 09116-06167-000

BOLT,6X20
BOLT, METER CABLE NO.2 (6X20)

	Référence	Désignation	Qté
# 1	34120-24H00-000 3412024H00000 3412024H00000	ENSEMBLE COMPTEUR SPEEDOMETER	Non disponible	0,00 €
# 1	34120-24H10-000 3412024H10000 3412024H10000	ENSEMBLE COMPTEUR SPEEDOMETER	Non disponible	0,00 €
# 2	34150-24H00-000 3415024H00000 3415024H00000	BOITIER	63,04 €
# 3	34111-24H00-000 3411124H00000 3411124H00000	BOITIER	36,25 €
# 4	34125-24H00-000 3412524H00000 3412524H00000	REFLECTEUR REFLECTOR	Non disponible	0,00 €
# 5	34149-03G00-000 3414903G00000 3414903G00000	VIS	5,45 €
# 6	02112-C74-108J000 02112-7410B-000 02112C74108J000	VIS SCREW	3,00 €
# 7	34981-13A00-000 09139-02003-000 3498113A00000	SCREW SCREW (M2X6)	1,94 €
# 8	34124-38F40-000 3412438F40000 3412438F40000	BOUTON	79,90 €
# 9	34173-24H00-000 3417324H00000 3417324H00000	FAISCEAU	Non disponible	0,00 €
# 10	09471-C12-108J000 09471-12108-000 09471C12108J000	AMPOULE BULB (12V1.7W, T6.5)	1,92 €
# 11	09471-C12-028J000 09471-12082-000 09471C12028J000	BULB BULB (12V3.4W, T10)	5,84 €
# 12	09471-C12-165J000 09471-12077-000 09471C12165J000	BULB, 12V1.7W(STANLEY, WB121) BULB (12V1.7W, T10)	1,92 €
# 13	34189-32B00-000 3418932B00000 3418932B00000	SILENTBLOC CUSHION	7,22 €
# 14	09159-05044-000 09159-05049-000 0915905044000	ECROU NUT	2,36 €
# 15	34910-24H00-000 3491024H00000 3491024H00000	CABLE CABLE ASSY, SPEEDOMETER	20,22 €
# 16	02112-0516A-000 02112-0516B-000 021120516A000	VIS SCREW, METER CABLE	2,80 €
# 17	34938-24H00-000 3493824H00000 3493824H00000	GUIDE	Non disponible	0,00 €
# 18	02162-0616A-000 021620616A000 021620616A000	VIS SCREW, CABLE GUIDE	2,32 €
# 19	34938-14D30-000 3493814D30000 3493814D30000	CLIP COLLIER	13,62 €
# 20	09116-06167-000 0911606167000 0911606167000	BOLT, 6X20 BOLT, METER CABLE NO.2 (6X20)	3,12 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au COMPTEUR de votre Suzuki DR 125 SM de DR. Nous restons à votre disposition pour toute question.
