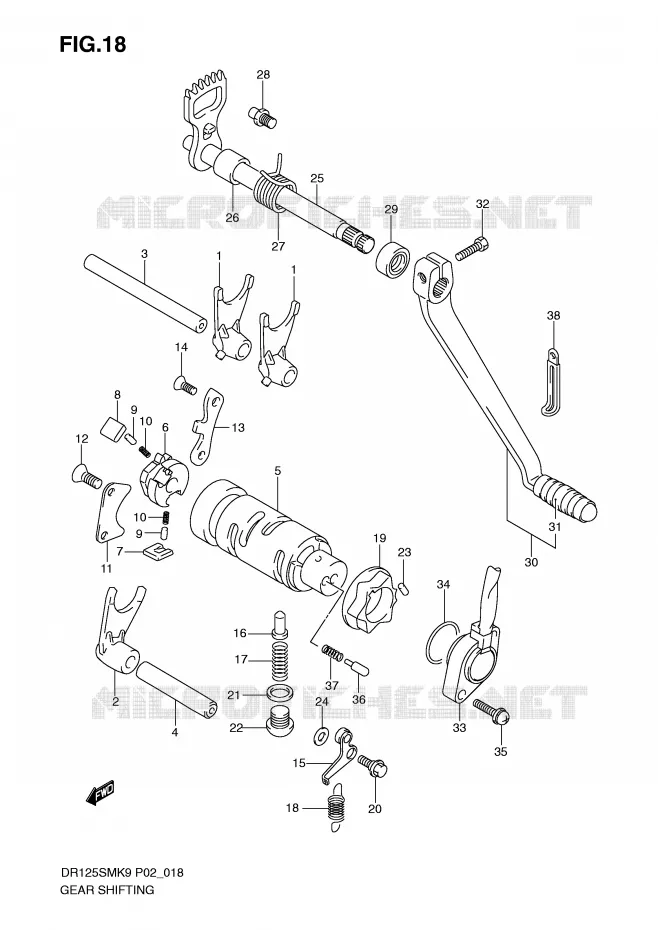

Vue éclatée

TRANSMISSION

ENSEMBLE DE SELECTION DE VITESSES POUR SUZUKI DR 125 2009

BEQUILLE

(1) 25221-08300-000

FOURCHETTE
FORK, GEAR SHIFTING NO.1

(1) 25221-08300-000

FOURCHETTE
FORK, GEAR SHIFTING NO.1

(2) 25231-05201-000

FOURCHETTE

(3) 25411-16701-000

AXE

(4) 25421-35410-000

AXE

(5) 25310-05340-000

CYLINDRE
CAME

(6) 25322-31310-000

PLAQUETTE

(7) 25323-34201-000

CLIQUET
PAWL, GEAR SHIFT NO.1

(8) 25324-34201-000

CLIQUET
PAWL, GEAR SHIFT NO.2

(9) 09261-05013-000

PIN
PIN, GEAR SHIFT PAWL

(9) 09261-05013-000

PIN
PIN, GEAR SHIFT PAWL

(10) 09440-04026-000

RESSORT
SPRING, PAWL RETURN

(10) 09440-04026-000

RESSORT
SPRING, PAWL RETURN

(11) 25331-30001-000

CLIQUET
LIFTER, GEAR SHIFT PAWL

(12) 02122-0612A-000

VIS
SCREW, SHIFT CAM

(13) 25341-05200-000

GUIDE

(14) 02122-0612A-000

VIS
SCREW, SHIFT PAWL

(15) 25350-24H00-000

BUTOIR
STOPPER,SHIFT CAM

(16) 25351-30020-000

BUTOIR
STOPPER,SHIFT CAM

(17) 09440-11029-000

SPRING, GEAR SHIFT CAM

(18) 25355-24H00-000

RESSORT
SPRING, GR SHF CAM

(19) 25381-04700-000

PLAQUE
PLATE, GR SHF CAM

(20) 09111-06054-000

BOLT
BOLT, CAM STOPPER (6X14.6)

(21) 09168-14002-000

GASKET,13.8X18.8X0.4
WASHER, CAM STOPPER

(22) 09248-14013-000

BONNET
PLUG, CAM

(23) 04221-04069-000

PIN
PIN, GR SHIFT CAM

(24) 08211-06141-000

WASHER,THRUST
WASHER, GR SHIFT

(25) 25510-25H00-000

ARBRE
AXE

(26) 09180-12068-000

SPACER (12X20X15.3)

(27) 09444-26013-000

SPRING

(28) 25671-01020-000

BUTOIR
STOPPER, GEAR SHIFT ARM

(29) 09283-12015-000

OIL SEAL 12X22X9

(30) 25600-24H01-000

SELECTEUR

(31) 25652-16510-000

CAOUTCHOUC
RUBBER

(32) D1507-0620A-000

BOULON
BOLT

(33) 37720-24H01-000

BOITIER
BASE ASSY, NEUT SW TERM

(34) 09280-26005-000

O RING (D:2.4,ID:26.2)

(35) 02112-7520A-000

VIS
SCREW

(36) 09209-05011-000

PIN
CONTACT

(37) 09440-04024-000

RESSORT
SPRING

(38) 09404-06429-000

CLAMP
DOIGT D'ALLUMAGE

	Référence	Désignation	Qté
# 1	25221-08300-000 2522108300000 2522108300000	FOURCHETTE FORK, GEAR SHIFTING NO.1	66,07 €
# 2	25231-05201-000 2523105201000 2523105201000	FOURCHETTE	66,07 €
# 3	25411-16701-000 2541116701000 2541116701000	AXE	16,39 €
# 4	25421-35403-000 25421-35410-000 2542135403000	AXE	19,08 €
# 5	25310-05340-000 2531005340000 2531005340000	CYLINDRE CAME	74,57 €
# 6	25322-31310-000 2532231310000 2532231310000	PLAQUETTE	26,62 €
# 7	25323-34201-000 2532334201000 2532334201000	CLIQUET PAWL, GEAR SHIFT NO.1	9,49 €
# 8	25324-34201-000 2532434201000 2532434201000	CLIQUET PAWL, GEAR SHIFT NO.2	9,49 €
# 9	09261-05013-000 0926105013000 0926105013000	PIN PIN, GEAR SHIFT PAWL	1,66 €
# 10	09440-04026-000 0944004026000 0944004026000	RESSORT SPRING, PAWL RETURN	Non disponible	0,00 €
# 11	25331-30001-000 2533130001000 2533130001000	CLIQUET LIFTER, GEAR SHIFT PAWL	6,92 €
# 12	02122-0612A-000 021220612A000 021220612A000	VIS SCREW, SHIFT CAM	1,72 €
# 13	25341-05200-000 2534105200000 2534105200000	GUIDE	12,42 €
# 14	02122-0612A-000 021220612A000 021220612A000	VIS SCREW, SHIFT PAWL	1,72 €
# 15	25350-24H00-000 2535024H00000 2535024H00000	BUTOIR STOPPER, SHIFT CAM	Non disponible	0,00 €
# 16	25351-30020-000 2535130020000 2535130020000	BUTOIR STOPPER, SHIFT CAM	12,42 €
# 17	09440-11029-000 0944011029000 0944011029000	SPRING, GEAR SHIFT CAM	Non disponible	0,00 €
# 18	25355-24H00-000 2535524H00000 2535524H00000	RESSORT SPRING, GR SHF CAM	5,94 €
# 19	25381-04700-000 2538104700000 2538104700000	PLAQUE PLATE, GR SHF CAM	22,13 €
# 20	09111-06054-000 0911106054000 0911106054000	BOLT BOLT, CAM STOPPER (6X14.6)	4,32 €
# 21	09168-14002-000 0916814002000 0916814002000	GASKET, 13.8X18.8X0.4 WASHER, CAM STOPPER	2,34 €
# 22	09248-14013-000 0924814013000 0924814013000	BONNET PLUG, CAM	5,54 €
# 23	04221-04069-000 0422104069000 0422104069000	PIN PIN, GR SHIFT CAM	2,57 €
# 24	08211-06141-000 0821106141000 0821106141000	WASHER, THRUST WASHER, GR SHIFT	2,90 €
# 25	25510-25H00-000 2551025H00000 2551025H00000	ARBRE AXE	67,81 €
# 26	09180-12068-000 0918012068000 0918012068000	SPACER (12X20X15.3)	4,52 €
# 27	09444-26013-000 0944426013000 0944426013000	SPRING	4,66 €
# 28	25671-01020-000 2567101020000 2567101020000	BUTOIR STOPPER, GEAR SHIFT ARM	5,65 €
# 29	09285-12002-000 0928512002000	OIL SEAL 12X22X9	Non disponible	0,00 €
# 30	25600-24H00-000 25600-24H01-000 2560024H00000	SELECTEUR	52,87 €
# 31	25652-16500-000 25652-16510-000 2565216500000	CAOUTCHOUC RUBBER	4,91 €
# 32	D1507-0620A-000 D15070620A000 D15070620A000	BOULON BOLT	Non disponible	0,00 €
# 33	37720-24H00-000 37720-24H01-000 3772024H00000	BOITIER BASE ASSY, NEUT SW TERM	92,14 €
# 34	09280-26005-000 0928026005000 0928026005000	O RING (D:2.4, ID:26.2)	2,78 €
# 35	02112-7520A-000 021127520A000 021127520A000	VIS SCREW	3,62 €
# 36	09209-05011-000 0920905011000 0920905011000	PIN CONTACT	2,90 €
# 37	09440-04024-000 0944004024000 0944004024000	RESSORT SPRING	2,03 €
# 38	09404-06429-000 0940406429000 0940406429000	CLAMP DOIGT D'ALLUMAGE	2,70 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au ENSEMBLE DE SELECTION DE VITESSES de votre Suzuki DR 125 SM de DR. Nous restons à votre disposition pour toute question.
