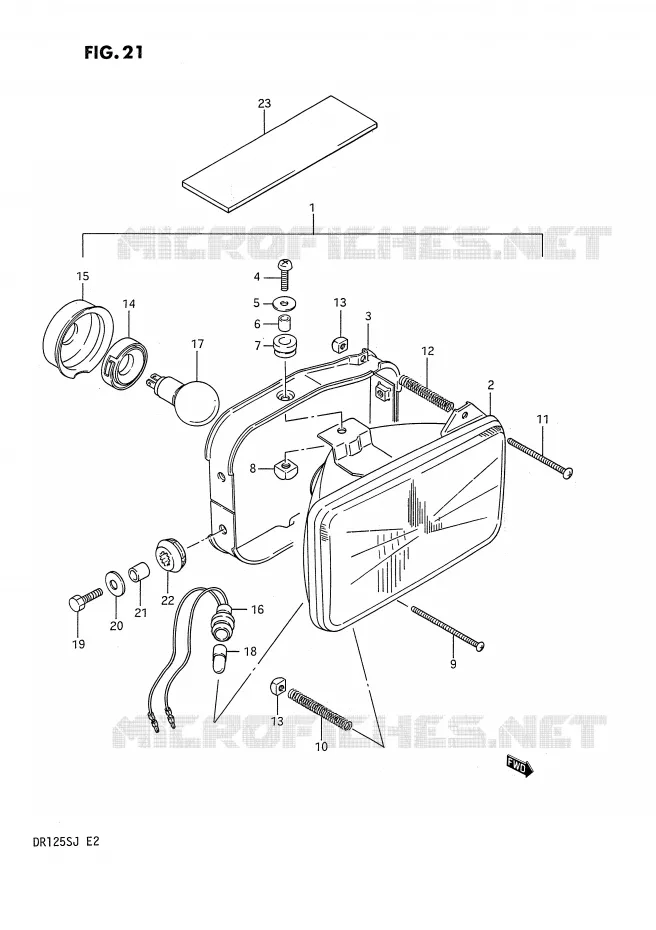

Vue éclatée

PHARE (E1) REFER TO FIG.21 (D-7) FOR E2,E4,E15,E18,E21,E70

PHARE (E2, E4, E15, E18, E21, E70) POUR SUZUKI DR 125 1985

PHARE (E24)

(1) 35100-13A22-999

PHARE COMPLET

(1) 35100-13A52-999

OPTIQUE COMPLET
PHARE COMPLET

(2) 35121-13A21-000

OPTIQUE AV

(2) 35121-13A51-000

OPTIQUE NU
OPTIQUE AV

(3) 35141-14A00-000

SUPPORT
BOITIER

(4) 09125-05102-000

SCREW 5X14
SCREW

(5) 09160-05045-000

WASHER,5.5X18X1.0
WASHER (5.5X18X1.2)

(6) 35133-14A00-000

ENTRETOISE
RONDELLE

(7) 35139-45230-000

RONDELLE
CUSHION

(8) 35135-45900-000

ECROU
NUT

(9) 35151-45900-000

VIS
ADJUST SCREW, LOWER

(10) 35154-49200-000

RESSORT

(11) 09125-04020-000

VIS
.ADJUST SCREW, UPPER

(12) 35154-31300-000

RESSORT
SPRING, UPPER

(13) 35135-45600-000

CERCLE
NUT

(14) 35136-05300-000

VIS
SUPPORT

(15) 35173-05300-000

CAOUTCHOUC

(16) 36118-44B00-000

PORTE LAMPE
FAISCEAU

(17) 09471-12048-000

BULB OS 7951 P45T
BULB (12V,45/40W)

(17) 09471-12049-000

BULB (12V,45/40W)

(18) 09471-12063-000

BULB (12V,4W)

(19) 01500-06207-000

VIS
.BOLT, LEVER HOLDER

(20) 09160-06077-000

WASHER,6.5X20X1.2
WASHER (6.5X20X1.2) REFER TO FIG.8A (C-6) FOR MODE REFER TO FIG.8B (C-7) FOR MODE

(21) 09180-06263-000

SPACER,6.5X9X9
ENTRETOISE *

(22) 09320-09018-000

CUSHION

(23) 36920-14D00-000

COUVERCLE
DISCONTINUED

	Référence	Désignation	Qté
# 1	35100-13A22-999 3510013A22999 3510013A22999	PHARE COMPLET	Non disponible	0,00 €
# 1	35100-13A52-999 3510013A52999 3510013A52999	OPTIQUE COMPLET PHARE COMPLET	Non disponible	0,00 €
# 2	35121-13A21-000 3512113A21000 3512113A21000	OPTIQUE AV	Non disponible	0,00 €
# 2	35121-13A51-000 3512113A51000 3512113A51000	OPTIQUE NU OPTIQUE AV	Non disponible	0,00 €
# 3	35141-14A00-000 3514114A00000 3514114A00000	SUPPORT BOITIER	32,41 €
# 4	09125-05102-000 0912505102000 0912505102000	SCREW 5X14 SCREW	2,22 €
# 5	35138-45230-000 09160-05045-000 3513845230000	WASHER, 5.5X18X1.0 WASHER (5.5X18X1.2)	2,75 €
# 6	35133-14A00-000 3513314A00000 3513314A00000	ENTRETOISE RONDELLE	4,54 €
# 7	35139-45230-000 3513945230000 3513945230000	RONDELLE CUSHION	2,40 €
# 8	35135-45900-000 3513545900000 3513545900000	ECROU NUT	4,00 €
# 9	35151-49200-000 35151-45900-000 3515149200000	VIS ADJUST SCREW, LOWER	5,63 €
# 10	35154-49200-000 3515449200000 3515449200000	RESSORT	5,65 €
# 11	35151-31300-000 09125-04020-000 3515131300000	VIS .ADJUST SCREW, UPPER	2,87 €
# 12	35154-31300-000 3515431300000 3515431300000	RESSORT SPRING, UPPER	5,11 €
# 13	35135-45600-000 3513545600000 3513545600000	CERCLE NUT	4,45 €
# 14	35136-05300-000 3513605300000 3513605300000	VIS SUPPORT	Non disponible	0,00 €
# 15	35173-05300-000 3517305300000 3517305300000	CAOUTCHOUC	13,91 €
# 16	36118-45900-000 3611845900000	PORTE LAMPE FAISCEAU	Non disponible	0,00 €
# 17	09471-12048-000 0947112048000 0947112048000	BULB OS 7951 P45T BULB (12V, 45/40W)	14,32 €
# 17	09471-12049-000 0947112049000 0947112049000	BULB (12V, 45/40W)	Non disponible	0,00 €
# 18	09471-12063-000 0947112063000 0947112063000	BULB (12V, 4W)	4,31 €
# 19	01107-06207-000 01500-06207-000 0110706207000	VIS .BOLT, LEVER HOLDER	3,05 €
# 20	09160-06027-000 09160-06077-000 0916006027000	WASHER, 6.5X20X1.2 WASHER (6.5X20X1.2) REFER TO FIG.8A (C-6) FOR MODE REFER TO FIG.8B (C-7) FOR MODE	2,75 €
# 21	09180-06011-000 09180-06263-000 0918006011000	SPACER, 6.5X9X9 ENTRETOISE *	2,88 €
# 22	09320-09018-000 0932009018000 0932009018000	CUSHION	2,66 €
# 23	36920-44A00-000 36920-14D00-000 3692044A00000	COUVERCLE DISCONTINUED	7,67 €
