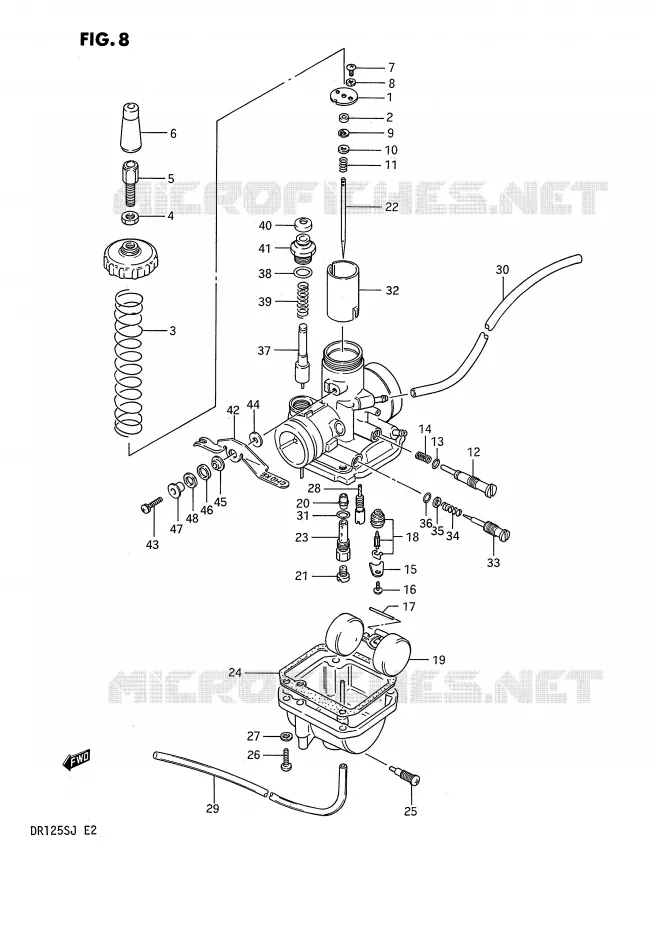

Vue éclatée

DISTRIBUTION

CARBURATEUR POUR SUZUKI DR 125 1985

FILTRE A AIR

(1) 13373-44A00-000

PLAQUE
WASHER,THRUST

(2) 13387-47010-000

JOINT
RING

(3) 13573-05320-000

RESSORT
SPRING

(4) 13661-16600-000

NUT,CABLE ADJUSTER LOCK
NUT

(5) 13577-48110-000

ADJUSTER,CABLE

(6) 13681-16601-000

CHAPEAU
CAP

(7) 02112-0308A-000

VIS
.SCREW

(8) 09162-03001-000

WASHER,LOCK
.LOCK WASHER

(9) 13394-10010-000

CLIP,NEEDLE
E RING

(10) 13382-47010-000

RONDELLE
PACKING

(11) 13388-47010-000

RESSORT
SPRING

(12) 13267-36600-000

VIS
BOLT

(13) 13295-33010-000

JOINT
O RING

(14) 13268-35010-000

RESSORT
SPRING

(15) 13373-46710-000

FREIN
WASHER,THRUST

(16) 02112-0306B-000

VIS
.SCREW M3X0.5X6

(17) 13254-01010-000

PIN,FLOAT
PIN 16X10

(18) 13370-05320-000

POINTEAU

(19) 13250-05230-000

FLOTTEUR

(20) 09494-00490-000

JET,NEEDLE,N-8

(21) 09491-20017-000

JET,MAIN
JET,MAIN 100

(22) 13383-44A00-000

AIGUILLE

(23) 13385-44A00-000

GICLEUR D'AIGUILLE
PIPE

(24) 13251-05320-000

JOINT
WASHER

(25) 13247-02340-000

BOUCHON
SCREW, DRAIN

(26) 02112-0416A-000

VIS
SCREW

(27) 08321-0104A-000

RONDELLE
..LOCK WASHER

(28) 09492-30007-000

JET,PILOT,30
JET,PILOT

(29) 09351-30001-600

HOSE(3X5X600)
DISCONTINUED

(30) 09352-50005-600

HOSE,(5X8.2X600)
.HOSE, AIR VENT (5X8X550→500)

(31) 13246-43011-000

JOINT
O RING

(32) 13551-44A00-000

VOLET DE GAZ
VALVE, PISTON

(32) 13551-44A20-000

VOLET DE GAZ
VALVE, PISTON

(33) 13279-47070-000

VIS
SCREW, PILOT

(34) 13268-47070-000

RESSORT
SPRING

(35) 13291-29900-000

RONDELLE
WASHER

(36) 13295-29901-000

O RING,PILOT AIR SCREW
O RING

(37) 13411-05320-000

PLONGEUR
STARTER

(38) 13278-02330-000

JOINT
O RING

(39) 13417-47070-000

RESSORT
SPRING

(40) 13682-31210-000

CAOUTCHOUC
CAP

(41) 13418-05320-000

CHAPEAU
HOLDER

(42) 13413-05320-000

LEVIER

(43) 02112-3416B-000

VIS
DISCONTINUED

(44) 13421-05320-000

RONDELLE
WASHER,THRUST

(45) 13432-05320-000

RONDELLE
RING

(46) 13589-47070-000

RONDELLE
WASHER

(47) 13424-05320-000

BAGUE
RING

(48) 08321-0108B-000

RONDELLE
WSHERLCK8.2X15.2X1.6

99x

(99x) 13200-44A00-000

CARBURATEUR

(99x) 13200-44A20-000

CARBURATEUR
CARBURETOR ASSY

	Référence	Désignation	Qté
# 1	13373-44A00-000 1337344A00000 1337344A00000	PLAQUE WASHER, THRUST	8,41 €
# 2	13387-47010-000 1338747010000 1338747010000	JOINT RING	9,49 €
# 3	13573-05320-000 1357305320000 1357305320000	RESSORT SPRING	7,06 €
# 4	13661-16600-000 1366116600000 1366116600000	NUT, CABLE ADJUSTER LOCK NUT	6,98 €
# 5	13577-48110-000 1357748110000 1357748110000	ADJUSTER, CABLE	8,52 €
# 6	13681-16600-000 13681-16601-000 1368116600000	CHAPEAU CAP	10,01 €
# 7	02112-03086-000 02112-0308A-000 0211203086000	VIS .SCREW	2,41 €
# 8	08321-21036-000 09162-03001-000 0832121036000	WASHER, LOCK .LOCK WASHER	1,70 €
# 9	13394-10010-000 1339410010000 1339410010000	CLIP, NEEDLE E RING	7,06 €
# 10	13382-47010-000 1338247010000 1338247010000	RONDELLE PACKING	5,63 €
# 11	13388-47010-000 1338847010000 1338847010000	RESSORT SPRING	9,10 €
# 12	13267-36600-000 1326736600000 1326736600000	VIS BOLT	12,91 €
# 13	13295-33010-000 1329533010000 1329533010000	JOINT O RING	6,98 €
# 14	13268-35010-000 1326835010000 1326835010000	RESSORT SPRING	6,98 €
# 15	13373-46710-000 1337346710000 1337346710000	FREIN WASHER, THRUST	7,51 €
# 16	02112-03066-000 02112-0306B-000 0211203066000	VIS .SCREW M3X0.5X6	2,27 €
# 17	13254-01010-000 1325401010000 1325401010000	PIN, FLOAT PIN 16X10	5,76 €
# 18	13370-05320-000 1337005320000 1337005320000	POINTEAU	64,13 €
# 19	13250-05230-000 1325005230000 1325005230000	FLOTTEUR	32,56 €
# 20	09494-00490-000 0949400490000 0949400490000	JET, NEEDLE, N-8	23,58 €
# 21	09491-20017-000 0949120017000 0949120017000	JET, MAIN JET, MAIN 100	9,71 €
# 22	13383-44A00-000 1338344A00000 1338344A00000	AIGUILLE	Non disponible	0,00 €
# 23	13385-44A00-000 1338544A00000 1338544A00000	GICLEUR D'AIGUILLE PIPE	Non disponible	0,00 €
# 24	13251-05320-000 1325105320000 1325105320000	JOINT WASHER	10,54 €
# 25	13247-02340-000 1324702340000 1324702340000	BOUCHON SCREW, DRAIN	7,74 €
# 26	02112-04167-000 02112-0416A-000 0211204167000	VIS SCREW	1,73 €
# 27	08321-21047-000 08321-0104A-000 0832121047000	RONDELLE ..LOCK WASHER	2,65 €
# 28	09492-30007-000 0949230007000 0949230007000	JET, PILOT, 30 JET, PILOT	Non disponible	0,00 €
# 29	13684-44A00-000 09351-30001-600 1368444A00000	HOSE(3X5X600) DISCONTINUED	3,32 €
# 30	13684-22A00-000 09352-50005-600 1368422A00000	HOSE, (5X8.2X600) .HOSE, AIR VENT (5X8X550→500)	7,48 €
# 31	13246-43010-000 13246-43011-000 1324643010000	JOINT O RING	4,20 €
# 32	13551-44A00-000 1355144A00000 1355144A00000	VOLET DE GAZ VALVE, PISTON	Non disponible	0,00 €
# 32	13551-44A20-000 1355144A20000 1355144A20000	VOLET DE GAZ VALVE, PISTON	Non disponible	0,00 €
# 33	13279-47080-000 13279-47070-000 1327947080000	VIS SCREW, PILOT	17,69 €
# 34	13268-47070-000 1326847070000 1326847070000	RESSORT SPRING	6,73 €
# 35	13291-29900-000 1329129900000 1329129900000	RONDELLE WASHER	2,57 €
# 36	13295-29900-000 13295-29901-000 1329529900000	O RING, PILOT AIR SCREW O RING	4,24 €
# 37	13411-05320-000 1341105320000 1341105320000	PLONGEUR STARTER	26,62 €
# 38	13278-02330-000 1327802330000 1327802330000	JOINT O RING	4,15 €
# 39	13417-47070-000 1341747070000 1341747070000	RESSORT SPRING	Non disponible	0,00 €
# 40	13682-31210-000 1368231210000 1368231210000	CAOUTCHOUC CAP	6,73 €
# 41	13418-05320-000 1341805320000 1341805320000	CHAPEAU HOLDER	Non disponible	0,00 €
# 42	13413-05320-000 1341305320000 1341305320000	LEVIER	Non disponible	0,00 €
# 43	13601-22A00-000 02112-3416B-000 1360122A00000	VIS DISCONTINUED	3,12 €
# 44	13421-05320-000 1342105320000 1342105320000	RONDELLE WASHER, THRUST	4,15 €
# 45	13432-05320-000 1343205320000 1343205320000	RONDELLE RING	5,76 €
# 46	13589-47070-000 1358947070000 1358947070000	RONDELLE WASHER	2,57 €
# 47	13424-05320-000 1342405320000 1342405320000	BAGUE RING	7,96 €
# 48	08321-21086-000 08321-0108B-000 0832121086000	RONDELLE WSHERLCK8.2X15.2X1.6	3,23 €
# 99x	13200-44A00-000 1320044A00000 1320044A00000	CARBURATEUR	Non disponible	0,00 €
# 99x	13200-44A20-000 1320044A20000 1320044A20000	CARBURATEUR CARBURETOR ASSY	Non disponible	0,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CARBURATEUR de votre Suzuki de DR. Nous restons à votre disposition pour toute question.
