Cylindrée

Modèle

Année

Finition

Catalogue pièces

Vue éclatée

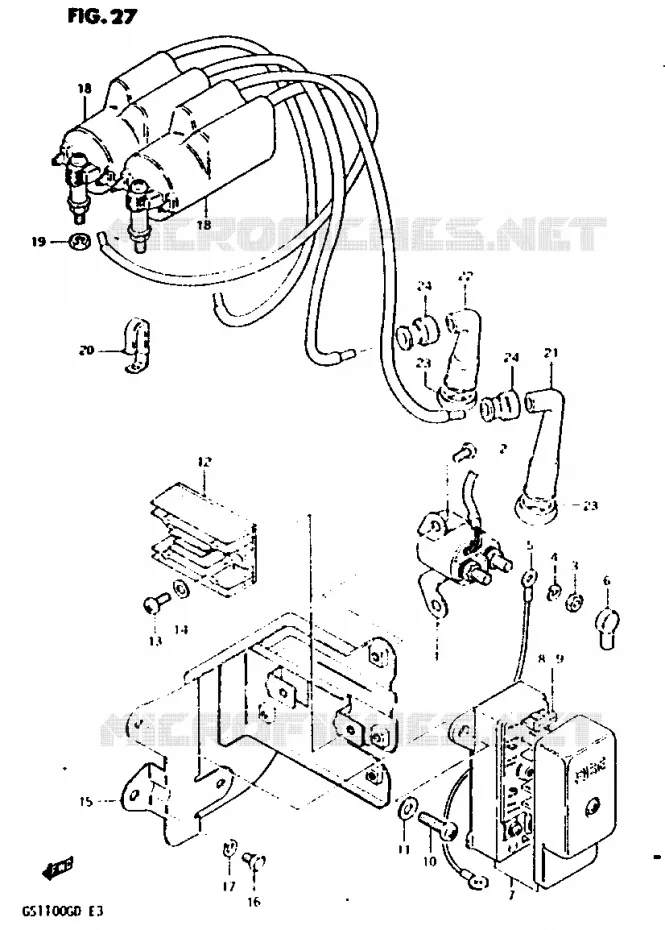

PARTIE ELECTRIQUE (MODELE Z) FIG.27 (E-7):MODEL D

PARTIE ELECTRIQUE (MODELE D) POUR SUZUKI GS-G 1100 1983

COMPTEUR

(1) 31800-15501-000

RELAY ASSY,STARTING MOTOR
RELAY ASSY,STARTING

(2) 09128-06044-000

SCREW,M6X1X10
VIS

(3) 08310-00067-000

NUT
ECROU *

(4) 08321-01067-000

WASHER, LOCK

(5) 33850-00A01-000

CABLE
DISCONTINUED

(6) 31861-48B10-000

CHAPEAU
DISCONTINUED

(6) 31861-49400-000

CAP STARTER RELAY

(7) 36740-45D00-000

PORTE FUSIBLE
FUSE BOX ASSY

(8) 09481-10101-000

FUSE,10A
BLOC FUSIBLE

(9) 09481-15101-000

FUSE 15A

(10) 02112-06127-000

VIS
.6 X 12 CROSS SCREW

(11) 08322-0106A-000

RONDELLE
WASHER

(12) 32800-09301-000

CELLULE
RECTIFIER/REGULATOR

(13) 02112-06207-000

VIS
SCREW

(14) 08322-0106A-000

RONDELLE
WASHER

(15) 47410-45120-000

PLATE,ELECTRIC PARTS HOLDER

(16) 01500-06127-000

VIS
BOLT

(17) 08321-01067-000

WASHER, LOCK

(18) 33410-31311-000

BOBINE
DISCONTINUED

(19) 08310-00067-000

NUT

(20) 09403-06329-000

CLAMP
WIRING HARNESS CLAMP

(21) 33510-45010-000

ANTIPARASITE
SPARK PLUG CAP

(22) 33510-43010-000

ANTIPARASITE
SPARK PLUG CAP

(23) 33541-69010-000

SEAL,SPARK PLUG CAP
SPARK PLUG SEAL

(24) 33542-38B00-000

CAOUTCHOUC
CAOUTCHOUC *

	Référence	Désignation	Qté
# 1	31800-15501-000 3180015501000 3180015501000	RELAY ASSY, STARTING MOTOR RELAY ASSY, STARTING	101,89 €
# 2	09128-06004-000 09128-06044-000 0912806004000	SCREW, M6X1X10 VIS	1,94 €
# 3	08310-22067-000 08310-00067-000 0831022067000	NUT ECROU *	2,60 €
# 4	08321-01067-000 0832101067000 0832101067000	WASHER, LOCK	2,71 €
# 5	33850-49410-000 33850-00A01-000 3385049410000	CABLE DISCONTINUED	38,62 €
# 6	31861-11500-000 31861-48B10-000 3186111500000	CHAPEAU DISCONTINUED	8,47 €
# 6	31861-49400-000 3186149400000 3186149400000	CAP STARTER RELAY	Non disponible	0,00 €
# 7	36740-49401-000 3674049401000	PORTE FUSIBLE FUSE BOX ASSY	Non disponible	0,00 €
# 8	09481-10101-000 0948110101000 0948110101000	FUSE, 10A BLOC FUSIBLE	2,36 €
# 9	09481-15101-000 0948115101000 0948115101000	FUSE 15A	2,88 €
# 10	02112-06128-000 02112-06127-000 0211206128000	VIS .6 X 12 CROSS SCREW	2,65 €
# 11	08322-01067-000 0832201067000	RONDELLE WASHER	Non disponible	0,00 €
# 12	32800-09300-000 3280009300000	CELLULE RECTIFIER/REGULATOR	Non disponible	0,00 €
# 13	02112-06207-000 0211206207000 0211206207000	VIS SCREW	2,57 €
# 14	08322-01067-000 0832201067000	RONDELLE WASHER	Non disponible	0,00 €
# 15	47410-45120-000 4741045120000 4741045120000	PLATE, ELECTRIC PARTS HOLDER	Non disponible	0,00 €
# 16	01500-06127-000 0150006127000 0150006127000	VIS BOLT	2,88 €
# 17	08321-01067-000 0832101067000 0832101067000	WASHER, LOCK	2,71 €
# 18	33410-34210-000 3341034210000	BOBINE DISCONTINUED	Non disponible	0,00 €
# 19	08310-00067-000 0831000067000 0831000067000	NUT	2,60 €
# 20	09403-06307-000 09403-06329-000 0940306307000	CLAMP WIRING HARNESS CLAMP	3,12 €
# 21	33510-45010-000 3351045010000 3351045010000	ANTIPARASITE SPARK PLUG CAP	27,24 €
# 22	33510-43010-000 3351043010000 3351043010000	ANTIPARASITE SPARK PLUG CAP	27,24 €
# 23	33541-69010-000 3354169010000 3354169010000	SEAL, SPARK PLUG CAP SPARK PLUG SEAL	6,73 €
# 24	33542-98000-000 33542-38B00-000 3354298000000	CAOUTCHOUC CAOUTCHOUC *	6,38 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au PARTIE ELECTRIQUE (MODELE D) de votre Suzuki 1100 GS-G de GS-G. Nous restons à votre disposition pour toute question.
