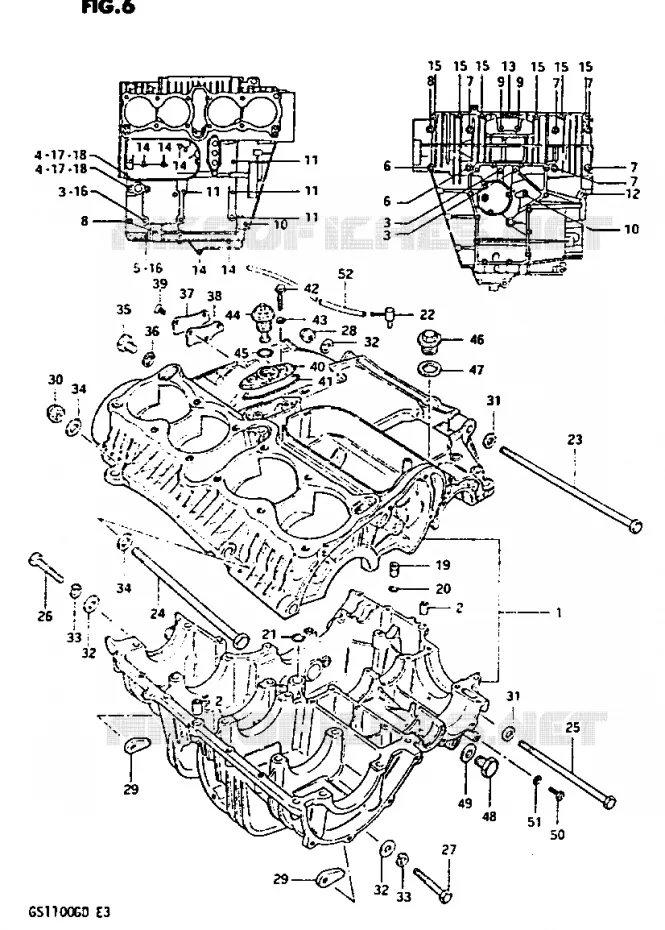

CARTER (MODELE Z) FIG.6 (B-8) : MODEL D

CARTER (MODELE D) POUR SUZUKI GS-G 1100 1983

CARTER

(1) 11300-49861-000

CRANKCASE SET

(2) 04211-13189-000

GOUPILLE
.CRANKCASE DOWEL PIN

(3) 09103-08182-000

BOLT,8X125

(4) 09103-08092-000

BOLT,CRANKCASE (8X110)

(5) 09103-08179-000

BOLT
BOLT,CRANKCASE L105 (8X105)

(6) 09103-08230-000

BOLT,8X100
DISCONTINUED

(7) 01550-0890A-000

VIS
.BOLT (8X90)

(8) 01550-0865B-000

VIS

(9) 01550-0860B-000

VIS
.BOLT (8X60)

(10) 01550-0690B-000

VIS
.BOLT (6X90)

(11) 01550-0675B-000

VIS
.BOLT (6X75)

(12) 01550-0655B-000

VIS
.BOLT (6X55E

(13) 01550-0650A-000

VIS
.BOLT (6X50)

(14) 01550-0645A-000

VIS
.BOLT (6X45)

(15) 01550-0635B-000

VIS
.BOLT 6X35

(16) 08316-1008B-000

ECROU
ECROU *

(17) 08313-10087-000

NUT

(18) 09168-08016-000

GASKET
GASKET,8.2X14X1

(19) 09364-05005-000

UNION
OIL GALLERY NOZZLE

(20) 09280-03003-000

O RING D:1.05 ID:3.1
O RING

(21) 09280-13001-000

O RING D:3.2 ID:12.9

(22) 24821-45100-000

BOUCHON

(23) 09100-10074-000

BOLT 10X270
DISCONTINUED

(24) 61211-39002-000

SHAFT RR PIVOT
DISCONTINUED

(25) 09100-10078-000

BOLT (10X165)

(26) 01500-1060A-000

BOLT
BOLT (10X60)

(27) 01500-1050A-000

VIS
DISCONTINUED

(28) 09159-10028-000

NUT

(29) 09159-10020-000

ECROU
NUT

(30) 08319-2112A-000

U NUT
NUT

(31) 09160-10005-000

WASHER 10.5X20X3.2

(32) 08322-0110B-000

RONDELLE
WASHER, LOWER RH REFER TO FIG.66 (J-4) FOR MODE

(33) 08321-0110A-000

RONDELLE
LOCK WASHER, KNUCKLE END

(34) 08322-0112B-000

WASHER

(35) 09247-14026-000

PLUG
PLUG,INJECTOR HOLDER

(36) 09168-14004-000

GASKET 14X19.2X2
WASHER

(37) 11394-45000-000

CAP,OIL GALLERY

(38) 11497-45000-H17

JOINT

(39) 02122-06167-000

VIS
SCREW (6X16)

(40) 16445-45000-000

JOINT
DISCONTINUED

(41) 16448-45000-000

JOINT
PRES SW HOUSE O RING

(42) 01550-0625B-000

VIS
BOLT, CENTER

(43) 09168-06023-000

GASKET,5.8X13X1.2
WASHER

(44) 37820-45061-000

CONTACTEUR D'HUILE
SWITCH, OIL PRESSURE

(45) 09280-19001-000

O RING D:1.9 ID:18.8

(46) 09248-20003-000

PLUG
BOUCHON DE VIDANGE

(47) 09168-20003-000

GASKET,COPPER 20,2X26,9X2,0
JOINT *

(48) 09247-14036-000

.PLUG, OIL DRAIN

(49) 09168-14004-000

GASKET 14X19.2X2
WASHER

(50) 09128-06044-000

SCREW,M6X1X10
VIS

(51) 09168-06023-000

GASKET,5.8X13X1.2
WASHER

(52) 09352-20504-600

HOSE,2X5X600
S.R.I.S. HOSE NO 2 (L:600-450)

	Référence	Désignation	Qté
# 1	11300-49861-000 1130049861000 1130049861000	CRANKCASE SET	Non disponible	0,00 €
# 2	09206-13001-000 04211-13189-000 0920613001000	GOUPILLE .CRANKCASE DOWEL PIN	3,12 €
# 3	09103-08182-000 0910308182000 0910308182000	BOLT, 8X125	6,12 €
# 4	09103-08092-000 0910308092000 0910308092000	BOLT, CRANKCASE (8X110)	Non disponible	0,00 €
# 5	09103-08093-000 09103-08179-000 0910308093000	BOLT BOLT, CRANKCASE L105 (8X105)	7,27 €
# 6	09103-08061-000 09103-08230-000 0910308061000	BOLT, 8X100 DISCONTINUED	4,56 €
# 7	01517-08905-000 0151708905000	VIS .BOLT (8X90)	Non disponible	0,00 €
# 8	01517-08655-000 01550-0865B-000 0151708655000	VIS	5,76 €
# 9	01517-08605-000 01550-0860B-000 0151708605000	VIS .BOLT (8X60)	5,45 €
# 10	01517-06905-000 01550-0690B-000 0151706905000	VIS .BOLT (6X90)	4,62 €
# 11	01517-06755-000 01550-0675B-000 0151706755000	VIS .BOLT (6X75)	4,22 €
# 12	01517-06555-000 01550-0655B-000 0151706555000	VIS .BOLT (6X55E	4,00 €
# 13	01517-06505-000 01550-0650A-000 0151706505000	VIS .BOLT (6X50)	3,11 €
# 14	01517-06455-000 01550-0645A-000 0151706455000	VIS .BOLT (6X45)	2,95 €
# 15	01517-06354-000 01550-0635B-000 0151706354000	VIS .BOLT 6X35	3,94 €
# 16	08316-16085-000 08316-1008B-000 0831616085000	ECROU ECROU *	3,79 €
# 17	08313-11088-000 08313-10087-000 0831311088000	NUT	3,31 €
# 18	09168-08008-000 09168-08016-000 0916808008000	GASKET GASKET, 8.2X14X1	2,32 €
# 19	09364-05005-000 0936405005000 0936405005000	UNION OIL GALLERY NOZZLE	4,36 €
# 20	09280-03003-000 0928003003000 0928003003000	O RING D:1.05 ID:3.1 O RING	1,85 €
# 21	09280-13001-000 0928013001000 0928013001000	O RING D:3.2 ID:12.9	2,66 €
# 22	24821-45100-000 2482145100000 2482145100000	BOUCHON	7,90 €
# 23	09100-10144-000 0910010144000	BOLT 10X270 DISCONTINUED	Non disponible	0,00 €
# 24	61211-39001-000 61211-39002-000 6121139001000	SHAFT RR PIVOT DISCONTINUED	20,69 €
# 25	09100-10137-000 09100-10078-000 0910010137000	BOLT (10X165)	12,41 €
# 26	01107-10605-000 01500-1060A-000 0110710605000	BOLT BOLT (10X60)	6,31 €
# 27	01107-10505-000 01500-1050A-000 0110710505000	VIS DISCONTINUED	3,60 €
# 28	09159-10028-000 0915910028000 0915910028000	NUT	Non disponible	0,00 €
# 29	09159-10020-000 0915910020000 0915910020000	ECROU NUT	6,52 €
# 30	08319-21125-000 08319-2112A-000 0831921125000	U NUT NUT	5,45 €
# 31	09160-10005-000 0916010005000 0916010005000	WASHER 10.5X20X3.2	2,48 €
# 32	08322-11104-000 08322-0110B-000 0832211104000	RONDELLE WASHER, LOWER RH REFER TO FIG.66 (J-4) FOR MODE	2,75 €
# 33	08321-21104-000 08321-0110A-000 0832121104000	RONDELLE LOCK WASHER, KNUCKLE END	1,69 €
# 34	08322-11125-000 08322-0112B-000 0832211125000	WASHER	3,23 €
# 35	09247-14026-000 0924714026000 0924714026000	PLUG PLUG, INJECTOR HOLDER	5,76 €
# 36	09168-14004-000 0916814004000 0916814004000	GASKET 14X19.2X2 WASHER	2,40 €
# 37	11394-45000-000 1139445000000 1139445000000	CAP, OIL GALLERY	Non disponible	0,00 €
# 38	11497-45000-H17 1149745000H17 1149745000H17	JOINT	Non disponible	0,00 €
# 39	02122-06167-000 0212206167000 0212206167000	VIS SCREW (6X16)	1,99 €
# 40	16445-45010-000 1644545010000	JOINT DISCONTINUED	Non disponible	0,00 €
# 41	16448-45000-000 1644845000000 1644845000000	JOINT PRES SW HOUSE O RING	11,66 €
# 42	01517-06254-000 01550-0625B-000 0151706254000	VIS BOLT, CENTER	3,67 €
# 43	09168-06023-000 0916806023000 0916806023000	GASKET, 5.8X13X1.2 WASHER	2,88 €
# 44	37820-45060-000 37820-45061-000 3782045060000	CONTACTEUR D'HUILE SWITCH, OIL PRESSURE	31,14 €
# 45	09280-19001-000 0928019001000 0928019001000	O RING D:1.9 ID:18.8	1,57 €
# 46	09247-20002-000 09248-20003-000 0924720002000	PLUG BOUCHON DE VIDANGE	6,74 €
# 47	09168-20004-000 09168-20003-000 0916820004000	GASKET, COPPER 20, 2X26, 9X2, 0 JOINT *	2,53 €
# 48	09247-14019-000 09247-14036-000 0924714019000	.PLUG, OIL DRAIN	8,83 €
# 49	09168-14004-000 0916814004000 0916814004000	GASKET 14X19.2X2 WASHER	2,40 €
# 50	09128-06004-000 09128-06044-000 0912806004000	SCREW, M6X1X10 VIS	1,94 €
# 51	09168-06023-000 0916806023000 0916806023000	GASKET, 5.8X13X1.2 WASHER	2,88 €
# 52	09343-02009-000 09352-20504-600 0934302009000	HOSE, 2X5X600 S.R.I.S. HOSE NO 2 (L:600-450)	7,02 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CARTER (MODELE D) de votre Suzuki 1100 GS-G de GS-G. Nous restons à votre disposition pour toute question.
