CYLINDRE

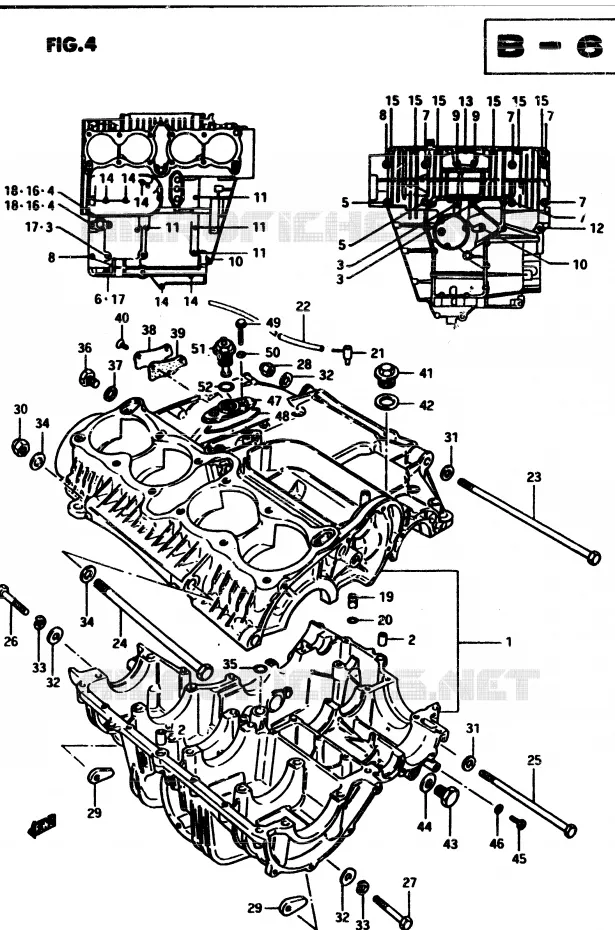

CARTER (MODELE Z) POUR SUZUKI GS 850 1983

CARTER (MODELE D)

(2) 04211-13189-000

GOUPILLE
.CRANKCASE DOWEL PIN

(3) 09103-08106-000

.BOLT (8X125)

(4) 09103-08046-000

DISCONTINUED

(5) 09103-08070-000

.BOLT (8X100)

(6) 09103-08097-000

BOLT,8X105
DISCONTINUED

(7) 01570-0890B-000

VIS
BOLT (8*90)

(8) 01550-0865B-000

VIS
BOLT 8X65 (L:65)

(9) 01550-0860B-000

VIS
BOLT (8*60)

(10) 01550-06907-000

VIS
.BOLT (6X90)

(11) 01550-06757-000

VIS
BOLT (6*75)

(12) 01550-0660A-000

VIS
BOLT (6*55)

(13) 01550-0650A-000

VIS
BOULON

(14) 01550-06457-000

VIS
.BOLT (6X45)

(15) 01550-06357-000

VIS
BOLT, UPPER

(16) 08313-10087-000

NUT

(17) 08316-10087-000

NUT
NUT, WHEEL SET

(18) 09168-08016-000

GASKET
WASHER

(19) 09364-05005-000

UNION

(20) 09280-03003-000

O RING D:1.05 ID:3.1
O RING

(21) 24821-45100-000

BOUCHON
PLUG, BEVEL GEAR BREATHER

(22) 09352-20504-600

HOSE,2X5X600
S.R.I.S. HOSE NO 2 (L:600-450)

(23) 09100-10074-000

BOLT (10X270)

(24) 61211-39002-000

SHAFT RR PIVOT
BOLT, ENGINE MOUNTING

(25) 09100-10078-000

BOLT,10X165

(26) 01500-1060A-000

BOLT
BOLT (10*60)

(27) 01500-1050A-000

VIS
BOLT

(28) 09159-10011-000

NUT 10MM
NUT

(29) 09159-10020-000

ECROU
NUT

(30) 08319-2112A-000

U NUT
NUT

(31) 09160-10005-000

WASHER 10.5X20X3.2

(32) 08322-01107-000

WASHER
RONDELLE

(33) 08321-01107-000

.LOCK WASHER

(34) 08322-01127-000

WASHER
WASHER, INNER (12.5*24*2.3)

(35) 09280-13001-000

O RING D:3.2 ID:12.9
O RING

(36) 09247-14026-000

PLUG
PLUG,14X12

(37) 09168-14004-000

GASKET 14X19.2X2
WASHER

(38) 11394-45000-000

CAP, OIL GALLERY

(39) 11497-45000-H17

JOINT
.GASKET

(40) 02122-06167-000

VIS
.SCREW

(41) 09248-20003-000

PLUG
PLUG, OIL FILLER

(42) 09168-20003-000

GASKET,COPPER 20,2X26,9X2,0
JOINT *

(43) 09247-14036-000

.PLUG, OIL DRAIN

(44) 09168-14004-000

GASKET 14X19.2X2
WASHER

(45) 09128-06044-000

SCREW,M6X1X10
VIS

(46) 09168-06023-000

GASKET,5.8X13X1.2
GASKET

(47) 16445-45000-000

JOINT

(48) 16448-45000-000

JOINT
O RING

(49) 01550-0625A-000

VIS
BOLT (6*25)

(50) 09168-06023-000

GASKET,5.8X13X1.2
GASKET

(51) 37820-45061-000

CONTACTEUR D'HUILE
SWITCH, OIL PRESSURE

(52) 09280-19001-000

O RING D:1.9 ID:18.8
O RING

	Référence	Désignation	Qté
# 2	09206-13001-000 04211-13189-000 0920613001000	GOUPILLE .CRANKCASE DOWEL PIN	3,12 €
# 3	09103-08020-000 0910308020000	.BOLT (8X125)	Non disponible	0,00 €
# 4	09103-08046-000 0910308046000 0910308046000	DISCONTINUED	Non disponible	0,00 €
# 5	09103-08009-000 09103-08070-000 0910308009000	.BOLT (8X100)	8,22 €
# 6	09103-08023-000 09103-08097-000 0910308023000	BOLT, 8X105 DISCONTINUED	5,00 €
# 7	01517-08908-000 01570-0890B-000 0151708908000	VIS BOLT (8*90)	4,93 €
# 8	01517-08658-000 01550-0865B-000 0151708658000	VIS BOLT 8X65 (L:65)	5,76 €
# 9	01517-08608-000 01550-0860B-000 0151708608000	VIS BOLT (8*60)	5,45 €
# 10	01517-06908-000 01550-06907-000 0151706908000	VIS .BOLT (6X90)	5,23 €
# 11	01517-06758-000 01550-06757-000 0151706758000	VIS BOLT (6*75)	4,26 €
# 12	01517-06558-000 01550-0660A-000 0151706558000	VIS BOLT (6*55)	4,26 €
# 13	01517-06508-000 01550-0650A-000 0151706508000	VIS BOULON	3,11 €
# 14	01517-06458-000 01550-06457-000 0151706458000	VIS .BOLT (6X45)	3,94 €
# 15	01517-06358-000 01550-06357-000 0151706358000	VIS BOLT, UPPER	3,94 €
# 16	08313-11088-000 08313-10087-000 0831311088000	NUT	3,31 €
# 17	08316-16088-000 08316-10087-000 0831616088000	NUT NUT, WHEEL SET	3,23 €
# 18	09168-08008-000 09168-08016-000 0916808008000	GASKET WASHER	2,32 €
# 19	09364-05005-000 0936405005000 0936405005000	UNION	4,36 €
# 20	09280-03003-000 0928003003000 0928003003000	O RING D:1.05 ID:3.1 O RING	1,85 €
# 21	24821-45100-000 2482145100000 2482145100000	BOUCHON PLUG, BEVEL GEAR BREATHER	7,90 €
# 22	09343-02009-000 09352-20504-600 0934302009000	HOSE, 2X5X600 S.R.I.S. HOSE NO 2 (L:600-450)	7,02 €
# 23	09100-10074-000 0910010074000 0910010074000	BOLT (10X270)	Non disponible	0,00 €
# 24	61211-39000-000 61211-39002-000 6121139000000	SHAFT RR PIVOT BOLT, ENGINE MOUNTING	20,69 €
# 25	09100-10078-000 0910010078000 0910010078000	BOLT, 10X165	12,41 €
# 26	01107-10608-000 01500-1060A-000 0110710608000	BOLT BOLT (10*60)	6,31 €
# 27	01107-10508-000 01500-1050A-000 0110710508000	VIS BOLT	3,60 €
# 28	09159-10011-000 0915910011000 0915910011000	NUT 10MM NUT	4,66 €
# 29	09159-10020-000 0915910020000 0915910020000	ECROU NUT	6,52 €
# 30	08319-21128-000 08319-2112A-000 0831921128000	U NUT NUT	5,45 €
# 31	09160-10005-000 0916010005000 0916010005000	WASHER 10.5X20X3.2	2,48 €
# 32	08322-11108-000 08322-01107-000 0832211108000	WASHER RONDELLE	3,24 €
# 33	08321-21108-000 08321-01107-000 0832121108000	.LOCK WASHER	2,65 €
# 34	08322-11128-000 08322-01127-000 0832211128000	WASHER WASHER, INNER (12.5242.3)	2,65 €
# 35	09280-13001-000 0928013001000 0928013001000	O RING D:3.2 ID:12.9 O RING	2,66 €
# 36	09247-14012-000 09247-14026-000 0924714012000	PLUG PLUG, 14X12	5,76 €
# 37	09168-14004-000 0916814004000 0916814004000	GASKET 14X19.2X2 WASHER	2,40 €
# 38	11394-45000-000 1139445000000 1139445000000	CAP, OIL GALLERY	Non disponible	0,00 €
# 39	11497-45000-000 1149745000000	JOINT .GASKET	Non disponible	0,00 €
# 40	02122-06168-000 02122-06167-000 0212206168000	VIS .SCREW	1,99 €
# 41	09247-20002-000 09248-20003-000 0924720002000	PLUG PLUG, OIL FILLER	6,74 €
# 42	09168-20004-000 09168-20003-000 0916820004000	GASKET, COPPER 20, 2X26, 9X2, 0 JOINT *	2,53 €
# 43	09247-14019-000 09247-14036-000 0924714019000	.PLUG, OIL DRAIN	8,83 €
# 44	09168-14004-000 0916814004000 0916814004000	GASKET 14X19.2X2 WASHER	2,40 €
# 45	09128-06004-000 09128-06044-000 0912806004000	SCREW, M6X1X10 VIS	1,94 €
# 46	09168-06009-000 09168-06023-000 0916806009000	GASKET, 5.8X13X1.2 GASKET	2,88 €
# 47	16445-45000-000 1644545000000 1644545000000	JOINT	Non disponible	0,00 €
# 48	16448-45000-000 1644845000000 1644845000000	JOINT O RING	11,66 €
# 49	01517-06258-000 01550-0625A-000 0151706258000	VIS BOLT (6*25)	2,88 €
# 50	09168-06009-000 09168-06023-000 0916806009000	GASKET, 5.8X13X1.2 GASKET	2,88 €
# 51	37820-45060-000 37820-45061-000 3782045060000	CONTACTEUR D'HUILE SWITCH, OIL PRESSURE	31,14 €
# 52	09280-19001-000 0928019001000 0928019001000	O RING D:1.9 ID:18.8 O RING	1,57 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CARTER (MODELE Z) de votre Suzuki GS 850 G de GS. Nous restons à votre disposition pour toute question.
