CADRE *:ASTERISK SHOWS EXPORT INSPECTION REQUIRED PARTS.

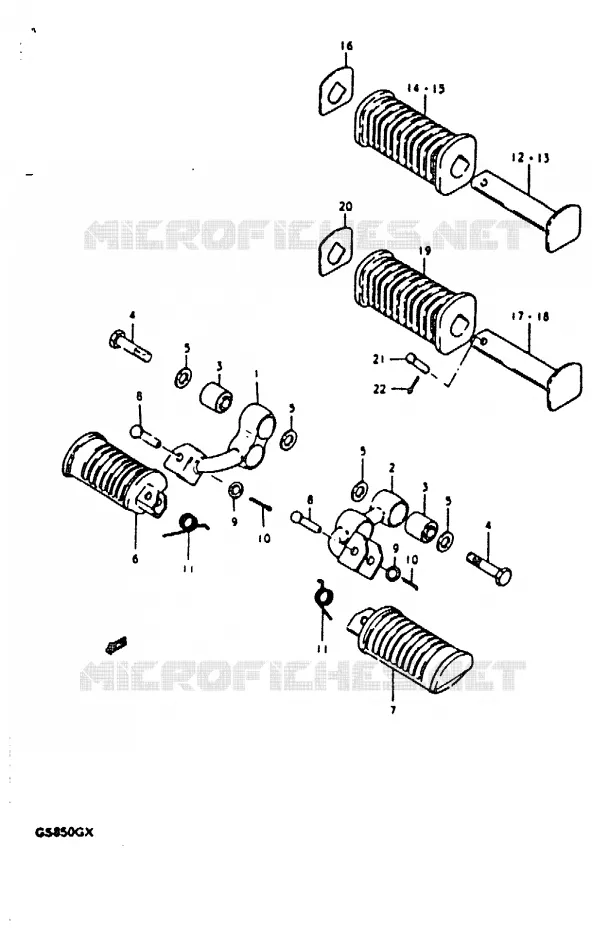

REPOSE PIED POUR SUZUKI GS 850 1981

RESERVOIR D'ESSENCE (MODELE T, MODELE X : E22, E25) FIG. 53 (H-6) : MODEL X

(1) 43510-45110-019

BARRE DE REPOSE PIED

(2) 43520-45110-019

DISCONTINUED

(3) 09319-10008-000

BUSH

(4) 09104-10029-000

BOLT 10X38
BOLT

(5) 09160-10123-000

WASHER,10.5X20X2.3
WASHER, UPPER (10.1X21X2.3)

(6) 43550-37310-000

REPOSE PIED
DISCONTINUED

(7) 43560-37310-000

REPOSE PIED
DISCONTINUED

(8) 09200-08002-000

PIN
PIN 16X10

(9) 08322-01087-000

WASHER
.8MM FLAT WASHER, RH

(10) 04111-2015A-000

GOUPILLE
PIN 12X10

(11) 09448-14012-000

SPRING
DISCONTINUED

(12) 43610-45000-000

43610-45000-000
BAR, PILLION FOOTREST RH

(13) 43620-45000-000

43620-45000-000
REPOSE PIED

(14) 43612-45001-000

CAOUTCHOUC
RUBBER, RH

(15) 43612-45001-000

CAOUTCHOUC
RUBBER, LH

(16) 43631-45001-000

PLAQUE
WASHER

(17) 43610-45001-000

BAR, PILLION FOOTREST RH

(18) 43620-45001-000

DISCONTINUED

(19) 43612-45001-000

CAOUTCHOUC
RUBBER

(20) 43631-45001-000

PLAQUE
WASHER

(21) 09200-06010-000

PIN
PIN 16X10

(22) 04111-2015A-000

GOUPILLE
PIN 12X10

	Référence	Désignation	Qté
# 1	43510-45110-019 4351045110019 4351045110019	BARRE DE REPOSE PIED	Non disponible	0,00 €
# 2	43520-45110-019 4352045110019 4352045110019	DISCONTINUED	Non disponible	0,00 €
# 3	09319-10008-000 0931910008000 0931910008000	BUSH	9,40 €
# 4	09104-10007-000 09104-10029-000 0910410007000	BOLT 10X38 BOLT	5,09 €
# 5	09160-10013-000 09160-10123-000 0916010013000	WASHER, 10.5X20X2.3 WASHER, UPPER (10.1X21X2.3)	3,05 €
# 6	43550-49001-000 43550-37310-000 4355049001000	REPOSE PIED DISCONTINUED	27,44 €
# 7	43560-49001-000 43560-37310-000 4356049001000	REPOSE PIED DISCONTINUED	27,44 €
# 8	09200-08002-000 0920008002000 0920008002000	PIN PIN 16X10	2,90 €
# 9	08322-11088-000 08322-01087-000 0832211088000	WASHER .8MM FLAT WASHER, RH	2,65 €
# 10	04111-20158-000 04111-2015A-000 0411120158000	GOUPILLE PIN 12X10	1,81 €
# 11	09448-14013-000 09448-14012-000 0944814013000	SPRING DISCONTINUED	4,52 €
# 12	43610-45000-000 4361045000000 4361045000000	43610-45000-000 BAR, PILLION FOOTREST RH	Non disponible	0,00 €
# 13	43620-45000-000 4362045000000 4362045000000	43620-45000-000 REPOSE PIED	Non disponible	0,00 €
# 14	43612-45000-000 4361245000000	CAOUTCHOUC RUBBER, RH	Non disponible	0,00 €
# 15	43622-45000-000 4362245000000	CAOUTCHOUC RUBBER, LH	Non disponible	0,00 €
# 16	43631-45000-000 4363145000000	PLAQUE WASHER	Non disponible	0,00 €
# 17	43610-45001-000 4361045001000 4361045001000	BAR, PILLION FOOTREST RH	Non disponible	0,00 €
# 18	43620-45001-000 4362045001000 4362045001000	DISCONTINUED	Non disponible	0,00 €
# 19	43612-45001-000 4361245001000 4361245001000	CAOUTCHOUC RUBBER	Non disponible	0,00 €
# 20	43631-45001-000 4363145001000 4363145001000	PLAQUE WASHER	Non disponible	0,00 €
# 21	09200-06010-000 0920006010000 0920006010000	PIN PIN 16X10	2,22 €
# 22	04111-20158-000 04111-2015A-000 0411120158000	GOUPILLE PIN 12X10	1,81 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au REPOSE PIED de votre Suzuki GS 850 G de GS. Nous restons à votre disposition pour toute question.
