Vue éclatée

MAITRE CYLINDRE AVANT (MODELE L / M / N) REFER TO FIG.52A(J-10) FOR MODEL P/R/T

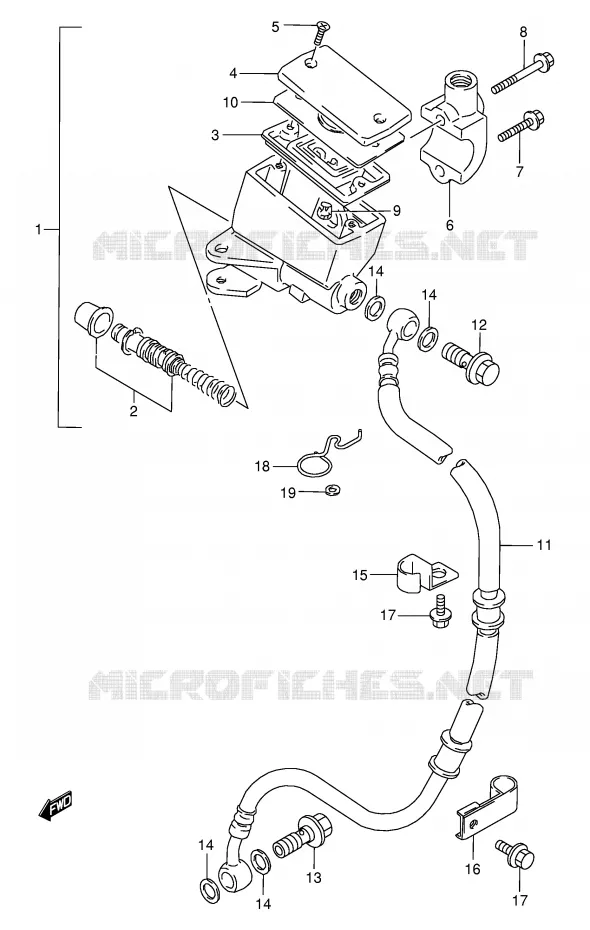

MAITRE CYLINDRE AVANT (MODELE P / R / T) POUR SUZUKI VX 800 1996

BRAS OSCILLANT ARRIERE (E1) REFER TO FIG.54 (K-3) FOR E2,E4,E15,E16,E17,E18,E21,

(1) 59600-45C20-000

MAITRE CYLINDRE
KIT PISTON DE FREIN

(2) 59600-04810-000

PISTON

(3) 59667-49460-000

DIAPHRAGME
DIAPHRAGM

(4) 59669-45C20-000

CAP

(5) 69689-49300-000

VIS
SCREW

(6) 59671-45C10-000

DEMI-COLLIER
HOLDER

(7) 59675-19C00-000

BOULON
BOLT

(8) 59675-19C10-000

BOULON
BOLT, UPPER

(9) 59664-48B00-000

BOUCHON
PROTECTOR

(10) 59668-41C00-000

JOINT
WASHER,THRUST

(11) 59480-45C10-000

DURIT
HOSE, FRONT BRAKE

(12) 09360-10061-000

PIECES DE RECHANGE
UNION

(13) 09360-10062-000

VIS BENJO
BOLT, LOWER (10X1.25X24)

(14) 09161-10009-000

WASHER,10X15X1.5
WASHER

(14) 09161-10009-000

WASHER,10X15X1.5
WASHER

(14) 09161-10009-000

WASHER,10X15X1.5
WASHER

(14) 09161-10009-000

WASHER,10X15X1.5
WASHER

(15) 59268-45C00-000

GUIDE

(16) 59268-01D1V-000

GUIDE

(17) 01550-0612B-000

VIS
.BOLT, OIL GALLERY

(17) 01550-0612B-000

VIS
.BOLT, OIL GALLERY

(17) 01550-0612B-000

VIS
.BOLT, OIL GALLERY
VIS

(17) 01550-0612B-000

VIS
.BOLT, OIL GALLERY
VIS

(17) 01550-0612B-000

VIS
BOLT

(17) 01550-0612B-000

VIS
BOLT

(17) 01550-0612B-000

VIS
BOLT
VIS

(17) 01550-0612B-000

VIS
BOLT
VIS

(18) 59268-45C10-000

GUIDE,BRAKE HOSE

(19) 08322-0106A-000

RONDELLE
WASHER

	Référence	Désignation	Qté
# 1	59600-45C20-000 5960045C20000 5960045C20000	MAITRE CYLINDRE KIT PISTON DE FREIN	Non disponible	0,00 €
# 2	59600-04810-000 5960004810000 5960004810000	PISTON	49,37 €
# 3	59667-49460-000 5966749460000 5966749460000	DIAPHRAGME DIAPHRAGM	12,91 €
# 4	59669-45C20-000 5966945C20000 5966945C20000	CAP	Non disponible	0,00 €
# 5	69689-49300-000 6968949300000 6968949300000	VIS SCREW	2,48 €
# 6	59671-45C10-000 5967145C10000 5967145C10000	DEMI-COLLIER HOLDER	Non disponible	0,00 €
# 7	59675-19C00-000 5967519C00000 5967519C00000	BOULON BOLT	5,09 €
# 8	59675-19C10-000 5967519C10000 5967519C10000	BOULON BOLT, UPPER	6,00 €
# 9	59664-48B00-000 5966448B00000 5966448B00000	BOUCHON PROTECTOR	11,47 €
# 10	59668-41C00-000 5966841C00000 5966841C00000	JOINT WASHER, THRUST	12,41 €
# 11	59480-45C10-000 5948045C10000 5948045C10000	DURIT HOSE, FRONT BRAKE	Non disponible	0,00 €
# 12	09360-10017-000 09360-10061-000 0936010017000	PIECES DE RECHANGE UNION	7,44 €
# 13	09360-10033-000 09360-10062-000 0936010033000	VIS BENJO BOLT, LOWER (10X1.25X24)	8,34 €
# 14	09161-10009-000 0916110009000 0916110009000	WASHER, 10X15X1.5 WASHER	2,75 €
# 15	59268-45C00-000 5926845C00000 5926845C00000	GUIDE	9,38 €
# 16	59268-01D10-000 59268-01D1V-000 5926801D10000	GUIDE	9,25 €
# 17	01517-06125-000 01550-0612B-000 0151706125000	VIS .BOLT, OIL GALLERY	3,46 €
# 18	59268-45C10-000 5926845C10000 5926845C10000	GUIDE, BRAKE HOSE	Non disponible	0,00 €
# 19	08322-01063-000 0832201063000	RONDELLE WASHER	Non disponible	0,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au MAITRE CYLINDRE AVANT (MODELE P/R/T) de votre Suzuki de VX. Nous restons à votre disposition pour toute question.
