CADRE (MODELE L / M / N / P)

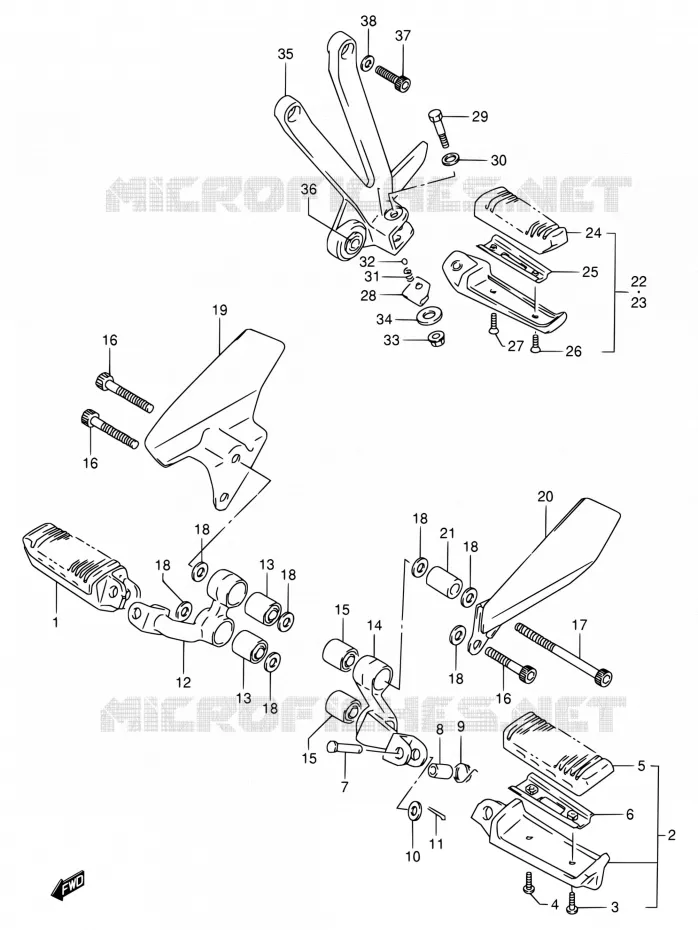

REPOSE PIED POUR SUZUKI VX 800 1991

REPOSE PIED - SISSY BAR

(1) 43501-45C00-000

REPOSE PIED COMPLET
FOOTREST ASSY, FRONT RH

(2) 43502-45C00-000

REPOSE PIED COMPLET
FOOTREST ASSY, FRONT LH

(3) 02112-05127-000

VIS
.SCREW

(4) 02112-05167-000

VIS
.SCREW

(5) 43550-31300-000

REPOSE PIED
.RUBBER, FRONT FOOTREST

(6) 43580-33301-000

PLAQUE
.PLATE, FRONT FOOTREST RUBBER

(7) 09200-08057-000

(8) 09180-08149-000

SPACER,8.1X12X22
SPACER

(9) 09448-18022-000

SPRING

(10) 08322-0108A-000

RONDELLE
WASHER, FRONT

(11) 04111-2020A-000

GOUPILLE
COTTER PIN

(12) 43530-45C00-000

REPOSE PIED
HOLDER, FOOTREST RH

(13) 09319-10047-000

BUSH

(13) 09319-10047-000

BUSH

(14) 43540-45C00-000

REPOSE PIED
HOLDER, FOOTREST LH

(15) 09319-10047-000

BUSH

(15) 09319-10047-000

BUSH

(16) 07120-10457-000

BOLT

(16) 07120-10457-000

BOLT

(16) 07120-10457-000

BOLT

(16) 07120-10457-000

BOLT
BOLT

(16) 07120-10457-000

BOLT
BOLT

(16) 07120-10457-000

BOLT
BOLT

(17) 07130-10707-000

BOLT
BOLT, LH

(18) 09160-10039-000

WASHER

(18) 09160-10039-000

WASHER

(18) 09160-10039-000

WASHER

(18) 09160-10039-000

WASHER

(18) 09160-10039-000

WASHER

(18) 09160-10039-000

WASHER

(18) 09160-10039-000

WASHER

(19) 43560-45C00-000

43560-45C00-000
FOOT GUARD, RH

(20) 43570-45C10-000

AMORTISSEUR
FOOT GUARD, LH

(21) 43597-45C01-000

ENTRETOISE
SPACER, LH

(22) 43600-45C00-000

REPOSE PIED
FOOTREST ASSY, PILLION RH

(23) 43700-45C00-000

REPOSE PIED
FOOTREST ASSY, PILLION LH

(24) 43612-31300-000

CAOUTCHOUC
.RUBBER, PILLION FOOTREST

(25) 43632-45501-000

PLAQUE
.PLATE, RUBBER STOP

(26) 02122-05127-000

VIS
.SCREW

(27) 02122-05167-000

VIS
.SCREW

(28) 43635-45C00-000

PLAQUE
PLATE, SPRING STOP RH

(28) 43735-45C00-000

PLAQUE
PLATE, SPRING STOP LH

(29) 09111-06048-000

BOLT

(30) 09181-08004-000

SHIM 8.2X22X0.2
SHIM

(31) 09440-05028-000

SPRING

(32) 06111-08003-000

BALL
STEEL BALL

(33) 08319-31067-000

NUT

(34) 08322-01087-000

WASHER

(35) 43801-45C00-000

SUPPORT
BRACKET, PILLION RH

(35) 43802-45C00-000

BRACKET, PILLION LH

(36) 09319-10033-000

.BUSH

(37) 07130-08257-000

BOLT

(38) 09164-08015-000

WASHER

	Référence	Désignation	Qté
# 1	43501-45C00-000 4350145C00000 4350145C00000	REPOSE PIED COMPLET FOOTREST ASSY, FRONT RH	Non disponible	0,00 €
# 2	43502-45C00-000 4350245C00000 4350245C00000	REPOSE PIED COMPLET FOOTREST ASSY, FRONT LH	Non disponible	0,00 €
# 3	02112-05127-000 0211205127000 0211205127000	VIS .SCREW	2,88 €
# 4	02112-05167-000 0211205167000 0211205167000	VIS .SCREW	2,88 €
# 5	43551-31301-000 43550-31300-000 4355131301000	REPOSE PIED .RUBBER, FRONT FOOTREST	25,00 €
# 6	43580-33301-000 4358033301000 4358033301000	PLAQUE .PLATE, FRONT FOOTREST RUBBER	Non disponible	0,00 €
# 7	09200-08057-000 0920008057000 0920008057000	PIN	3,05 €
# 8	09180-08149-000 0918008149000 0918008149000	SPACER, 8.1X12X22 SPACER	8,47 €
# 9	09448-18022-000 0944818022000 0944818022000	SPRING	5,76 €
# 10	08322-11084-000 08322-0108A-000 0832211084000	RONDELLE WASHER, FRONT	2,30 €
# 11	04111-20208-000 04111-2020A-000 0411120208000	GOUPILLE COTTER PIN	1,73 €
# 12	43530-45C00-000 4353045C00000 4353045C00000	REPOSE PIED HOLDER, FOOTREST RH	Non disponible	0,00 €
# 13	09319-10047-000 0931910047000 0931910047000	BUSH	8,32 €		Stop affaire 8,32 €
# 14	43540-45C00-000 4354045C00000 4354045C00000	REPOSE PIED HOLDER, FOOTREST LH	Non disponible	0,00 €
# 15	09319-10047-000 0931910047000 0931910047000	BUSH	8,32 €		Stop affaire 8,32 €
# 16	07130-10457-000 07120-10457-000 0713010457000	BOLT	5,82 €
# 17	07130-10707-000 0713010707000 0713010707000	BOLT BOLT, LH	6,20 €
# 18	09160-10039-000 0916010039000 0916010039000	WASHER	3,23 €
# 19	43560-45C00-000 4356045C00000 4356045C00000	43560-45C00-000 FOOT GUARD, RH	Non disponible	0,00 €
# 20	43570-45C01-000 4357045C01000	AMORTISSEUR FOOT GUARD, LH	Non disponible	0,00 €
# 21	43597-45C01-000 4359745C01000 4359745C01000	ENTRETOISE SPACER, LH	Non disponible	0,00 €
# 22	43600-45C00-000 4360045C00000 4360045C00000	REPOSE PIED FOOTREST ASSY, PILLION RH	Non disponible	0,00 €
# 23	43700-45C00-000 4370045C00000 4370045C00000	REPOSE PIED FOOTREST ASSY, PILLION LH	Non disponible	0,00 €
# 24	43612-31300-000 4361231300000 4361231300000	CAOUTCHOUC .RUBBER, PILLION FOOTREST	13,62 €
# 25	43632-45501-000 4363245501000 4363245501000	PLAQUE .PLATE, RUBBER STOP	3,79 €
# 26	02122-05127-000 0212205127000 0212205127000	VIS .SCREW	2,65 €
# 27	02122-05167-000 0212205167000 0212205167000	VIS .SCREW	2,92 €
# 28	43635-45C00-000 4363545C00000 4363545C00000	PLAQUE PLATE, SPRING STOP RH	Non disponible	0,00 €
# 28	43735-45C00-000 4373545C00000 4373545C00000	PLAQUE PLATE, SPRING STOP LH	Non disponible	0,00 €
# 29	09111-06048-000 0911106048000 0911106048000	BOLT	Non disponible	0,00 €
# 30	09181-08004-000 0918108004000 0918108004000	SHIM 8.2X22X0.2 SHIM	Non disponible	0,00 €
# 31	09440-05028-000 0944005028000 0944005028000	SPRING	Non disponible	0,00 €
# 32	06111-08003-000 0611108003000 0611108003000	BALL STEEL BALL	1,81 €
# 33	08319-31067-000 0831931067000 0831931067000	NUT	2,88 €
# 34	08322-01087-000 0832201087000 0832201087000	WASHER	2,65 €
# 35	43801-45C00-000 4380145C00000 4380145C00000	SUPPORT BRACKET, PILLION RH	Non disponible	0,00 €
# 35	43802-45C00-000 4380245C00000 4380245C00000	BRACKET, PILLION LH	Non disponible	0,00 €
# 36	09319-10033-000 0931910033000 0931910033000	.BUSH	8,65 €
# 37	07130-08257-000 0713008257000 0713008257000	BOLT	5,09 €
# 38	09164-08015-000 0916408015000 0916408015000	WASHER	4,66 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au REPOSE PIED de votre Suzuki de VX. Nous restons à votre disposition pour toute question.
