Cylindrée

Modèle

Année

Finition

Catalogue pièces

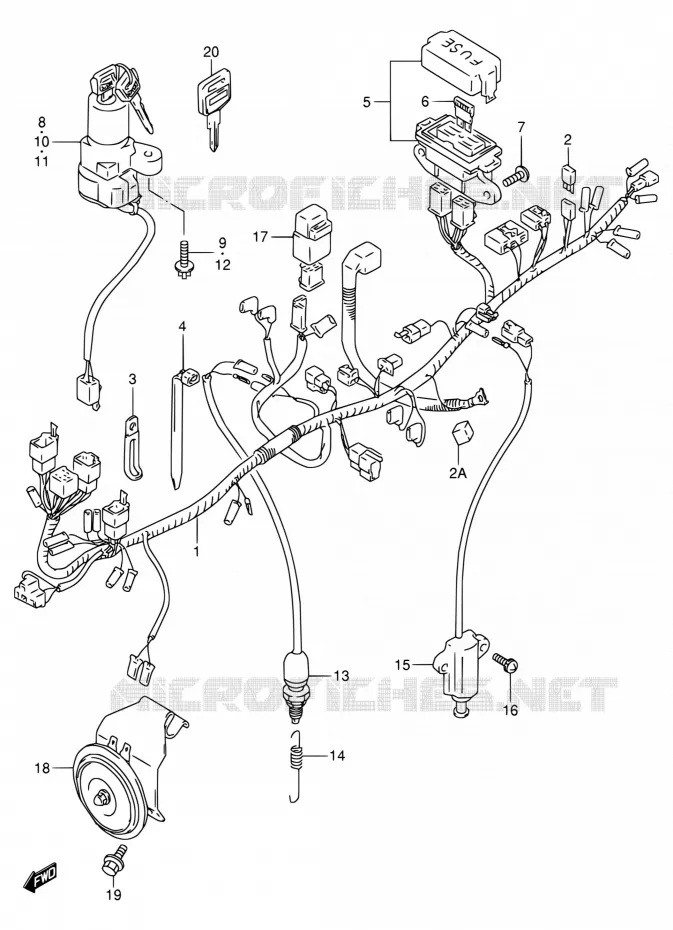

Vue éclatée

FEU ARRIERE (MODELE L / M / N)

FAISCEAU ELECTRIQUE POUR SUZUKI VX 800 1990

COMMODOS

(1) 36610-45C00-000

HARNESS, WIRING

(1) 36610-45C10-000

36610-45C10-000
HARNESS, WIRING

(2) 36611-38A10-000

.DIODE

(2) 36611-38A10-000

.DIODE

(2) 36611-38A10-000

.DIODE
DIODE

(2) 36611-38A10-000

.DIODE
DIODE

(3) 09404-08206-000

CLAMP,L:82
CLAMP, CLUTCH CABLE NO. 3

(3) 09404-08420-000

CLAMP,L:137
CLAMP (L:67)

(3) 09404-06435-000

CLAMP,L:135
CLAMP

(3) 09404-06429-000

CLAMP
CLAMP (L:60)

(3) 09404-06039-000

CLAMP,L:65
CLAMP

(3) 09404-06036-000

CLAMP,L:80
CLAMP, DRAIN TUBE

(4) 09407-12402-000

CLAMP
CLAMP (L:125)

(4) 09407-14403-000

CLAMP (L:125)

(4) 09407-18402-000

CLAMP,L:165
CLAMP, BREATHER TUBE (L:165)

(4) 09407-10404-000

COLLIER
CLAMP

(5) 36740-10D10-000

PORTE FUSIBLE
BOX ASSY, FUEL

(6) 09481-25103-000

FUSE,A/C
.FUSE (25A)

(6) 09481-10101-000

.FUSE (10A)

(7) 02142-0612A-000

VIS
SCREW

(8) 37100-26D03-000

CONTACTEUR
SWITCH ASSY, IGNITION

(9) 09139-06026-000

SCREW
.BOLT

(13) 37740-04A10-000

CONTACTEUR DE STOP
SWITCH ASSY, STOP LAMP

(14) 09443-06073-000

SPRING

(15) 37840-44X51-000

CONTACTEUR
SWITCH ASSY, SIDE STAND

(16) 02112-7620B-000

VIS
SCREW

(17) 38740-24X50-000

RELAIS
RELAY ASSY, SIDE STAND

(18) 38500-45C01-000

AVERTISSEUR
HORN ASSY

(19) 01550-06207-000

VIS
BOLT

(20) 37146-26D10-000

EBAUCHE
KEY, BLANK

	Référence	Désignation	Qté
# 1	36610-45C00-000 3661045C00000 3661045C00000	HARNESS, WIRING	Non disponible	0,00 €
# 1	36610-45C10-000 3661045C10000 3661045C10000	36610-45C10-000 HARNESS, WIRING	Non disponible	0,00 €
# 2	36611-38A00-000 36611-38A10-000 3661138A00000	.DIODE	21,29 €
# 3	09404-06206-000 09404-06039-000 0940406206000	CLAMP, L:65 CLAMP	2,06 €
# 3	09404-06426-000 09404-06036-000 0940406426000	CLAMP, L:80 CLAMP, DRAIN TUBE	2,06 €
# 3	09404-06429-000 0940406429000 0940406429000	CLAMP CLAMP (L:60)	2,70 €
# 3	09404-06435-000 0940406435000 0940406435000	CLAMP, L:135 CLAMP	4,12 €
# 3	09404-08418-000 09404-08206-000 0940408418000	CLAMP, L:82 CLAMP, CLUTCH CABLE NO. 3	4,26 €
# 3	09404-08420-000 0940408420000 0940408420000	CLAMP, L:137 CLAMP (L:67)	4,26 €
# 4	09407-10404-000 0940710404000 0940710404000	COLLIER CLAMP	3,05 €
# 4	09407-12402-000 0940712402000 0940712402000	CLAMP CLAMP (L:125)	4,26 €
# 4	09407-14403-000 0940714403000 0940714403000	CLAMP (L:125)	3,23 €
# 4	09407-18403-000 09407-18402-000 0940718403000	CLAMP, L:165 CLAMP, BREATHER TUBE (L:165)	3,12 €
# 5	36740-34C01-000 3674034C01000	PORTE FUSIBLE BOX ASSY, FUEL	Non disponible	0,00 €
# 6	09481-10101-000 0948110101000 0948110101000	.FUSE (10A)	2,36 €
# 6	09481-25101-000 09481-25103-000 0948125101000	FUSE, A/C .FUSE (25A)	3,11 €
# 7	02142-06123-000 02142-0612A-000 0214206123000	VIS SCREW	1,55 €
# 8	37100-17C00-000 37100-26D03-000 3710017C00000	CONTACTEUR SWITCH ASSY, IGNITION	160,75 €
# 9	09139-06026-000 0913906026000 0913906026000	SCREW .BOLT	3,62 €
# 13	37740-04A10-000 3774004A10000 3774004A10000	CONTACTEUR DE STOP SWITCH ASSY, STOP LAMP	23,40 €
# 14	09443-06073-000 0944306073000 0944306073000	SPRING	5,09 €
# 15	37840-44X50-000 37840-44X51-000 3784044X50000	CONTACTEUR SWITCH ASSY, SIDE STAND	65,50 €
# 16	02112-76203-000 02112-7620B-000 0211276203000	VIS SCREW	3,62 €
# 17	38740-24X50-000 3874024X50000 3874024X50000	RELAIS RELAY ASSY, SIDE STAND	52,69 €
# 18	38500-45C00-000 3850045C00000	AVERTISSEUR HORN ASSY	Non disponible	0,00 €
# 19	01550-06127-000 01550-06207-000 0155006127000	VIS BOLT	3,43 €
# 20	37146-26D10-000 3714626D10000 3714626D10000	EBAUCHE KEY, BLANK	33,02 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au FAISCEAU ELECTRIQUE de votre Suzuki de VX. Nous restons à votre disposition pour toute question.
