COMPTEUR (VL800K6 / TK6 / CK6) REFER TO FIG.29A(F-10) FOR VL800K7/K8/TK7/TK8

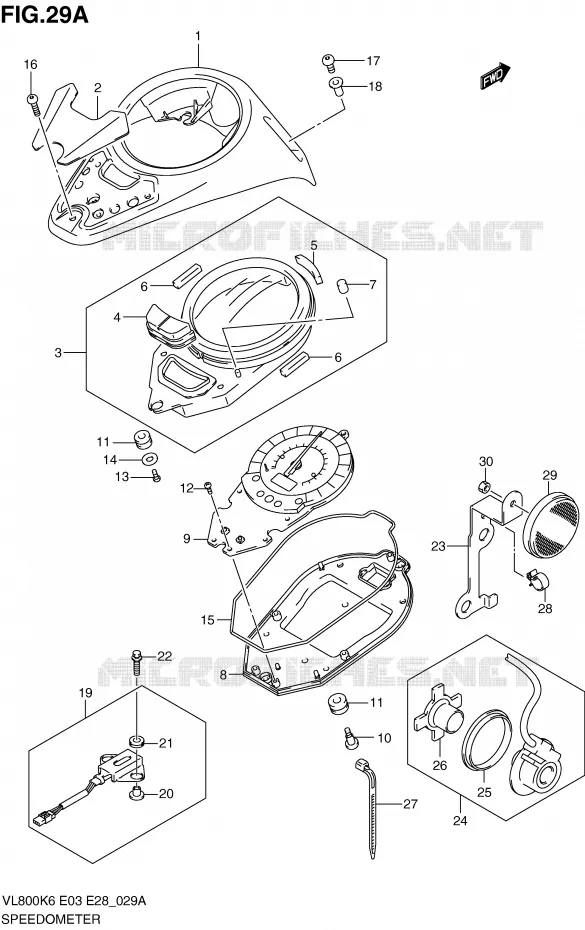

COMPTEUR (VL800K7 / K8 / TK7 / TK8) POUR SUZUKI VOLUSIA 800 2006

COMPTEUR (VL800CK7 / CK8) REFER TO FIG.29C(F-12) FOR VL800K9/CK9

(1) 34150-41F00-000

CACHE
CASE ASSY

(2) 34157-41FA0-000

CACHE

(3) 34151-41F00-000

BOITIER
CASE ASSY

(4) 34141-41F00-000

BOUTON

(5) 34196-41F00-000

SILENTBLOC
CUSHION, NO.1

(6) 34196-41F10-000

SILENTBLOC
CUSHION, NO.2

(6) 34196-41F10-000

SILENTBLOC
CUSHION, NO.2

(7) 34961-41F00-000

CAOUTCHOUC

(8) 34152-41F00-000

PLAQUE
BOITIER

(9) 34120-41FM0-000

SPEEDOMETER (MILE/KILO)

(9) 34120-41FL0-000

COMPTEUR

(9) 34120-41FN0-000

COMPTEUR

(9) 34120-41FP0-000

SPEEDOMETER (MILE/KILO)

(10) 34186-41F00-000

BOULON
BOLT

(11) 34996-43410-000

SILENBLOC
CUSHION, NO.3

(11) 34996-43410-000

SILENBLOC
CUSHION, NO.3

(12) 34183-14F00-000

VIS
SCREW

(13) 34149-16B00-000

VIS
SCREW

(14) 34181-21D00-000

RONDELLE
WASHER

(15) 34153-41F00-000

JOINT

(16) 09139-05025-000

SCREW
SCREW (5X14)

(17) 09139-05032-000

SCREW
VIS

(18) 94618-48H10-000

NUT

(19) 36510-39F01-000

RESISTANCE
RESISTOR ASSY

(20) 09180-06319-000

SPACER (6.5X10X11.6)

(21) 09320-10015-000

CUSHION

(22) 01500-06257-000

VIS
BOLT 6X25

(23) 34938-41F50-000

GUIDE
GUIDE CHAINE

(24) 34990-41F10-000

CAPTEUR DE VITESSE
SENSOR, SPEED

(25) 09286-44001-000

JOINT
SEAL

(26) 34983-27G00-000

ROTOR
MAGNET

(27) 09407-14407-000

COLLIER DE SERRAGE
CLAMP (L:145)

(28) 09403-06410-000

CLAMP
CLIP, SENSOR LEAD

(29) 35950-14A00-000

CATADIOPTRE
REFLEX-REFLECTOR ASSY, FR SIDE

(30) 08316-1005B-000

ECROU
NUT

	Référence	Désignation	Qté
# 1	34150-41F00-000 3415041F00000 3415041F00000	CACHE CASE ASSY	181,24 €
# 2	34157-41FA0-000 3415741FA0000 3415741FA0000	CACHE	16,80 €
# 3	34151-41F00-000 3415141F00000 3415141F00000	BOITIER CASE ASSY	Non disponible	0,00 €
# 4	34141-41F00-000 3414141F00000 3414141F00000	BOUTON	Non disponible	0,00 €
# 5	34196-41F00-000 3419641F00000 3419641F00000	SILENTBLOC CUSHION, NO.1	Non disponible	0,00 €
# 6	34196-41F10-000 3419641F10000 3419641F10000	SILENTBLOC CUSHION, NO.2	6,61 €
# 7	34961-41F00-000 3496141F00000 3496141F00000	CAOUTCHOUC	Non disponible	0,00 €
# 8	34152-41F00-000 3415241F00000 3415241F00000	PLAQUE BOITIER	Non disponible	0,00 €
# 9	34120-41FM0-000 3412041FM0000 3412041FM0000	SPEEDOMETER (MILE/KILO)	504,48 €
# 9	34120-41FL0-000 3412041FL0000 3412041FL0000	COMPTEUR	Non disponible	0,00 €
# 9	34120-41FN0-000 3412041FN0000 3412041FN0000	COMPTEUR	Non disponible	0,00 €
# 9	34120-41FP0-000 3412041FP0000 3412041FP0000	SPEEDOMETER (MILE/KILO)	Non disponible	0,00 €
# 10	34186-41F00-000 3418641F00000 3418641F00000	BOULON BOLT	7,54 €
# 11	34996-43410-000 3499643410000 3499643410000	SILENBLOC CUSHION, NO.3	Non disponible	0,00 €
# 12	34183-14F00-000 3418314F00000 3418314F00000	VIS SCREW	3,79 €
# 13	34149-16B00-000 3414916B00000 3414916B00000	VIS SCREW	2,48 €
# 14	34181-21D00-000 3418121D00000 3418121D00000	RONDELLE WASHER	8,60 €
# 15	34153-41F00-000 3415341F00000 3415341F00000	JOINT	Non disponible	0,00 €
# 16	09139-05025-000 0913905025000 0913905025000	SCREW SCREW (5X14)	2,57 €
# 17	09139-05032-000 0913905032000 0913905032000	SCREW VIS	2,90 €
# 18	09159-05019-000 94618-48H10-000 0915905019000	NUT	6,50 €
# 19	36510-39F00-000 36510-39F01-000 3651039F00000	RESISTANCE RESISTOR ASSY	64,21 €
# 20	09180-06319-000 0918006319000 0918006319000	SPACER (6.5X10X11.6)	5,63 €
# 21	09320-10015-000 0932010015000 0932010015000	CUSHION	3,62 €
# 22	09116-06047-000 01500-06257-000 0911606047000	VIS BOLT 6X25	3,59 €
# 23	34938-41F50-000 3493841F50000 3493841F50000	GUIDE GUIDE CHAINE	8,76 €
# 24	34990-41F10-000 3499041F10000 3499041F10000	CAPTEUR DE VITESSE SENSOR, SPEED	204,04 €
# 25	09286-44001-000 0928644001000 0928644001000	JOINT SEAL	14,15 €
# 26	34983-27G00-000 3498327G00000 3498327G00000	ROTOR MAGNET	37,45 €
# 27	09407-14407-000 0940714407000 0940714407000	COLLIER DE SERRAGE CLAMP (L:145)	4,08 €
# 28	09403-06410-000 0940306410000 0940306410000	CLAMP CLIP, SENSOR LEAD	2,57 €
# 29	35950-14A00-000 3595014A00000 3595014A00000	CATADIOPTRE REFLEX-REFLECTOR ASSY, FR SIDE	19,94 €
# 30	08316-1005B-000 083161005B000 083161005B000	ECROU NUT	3,59 €
