Cylindrée

Modèle

Année

Finition

Catalogue pièces

Vue éclatée

ENSEMBLE INJECTION (MODELE K5)

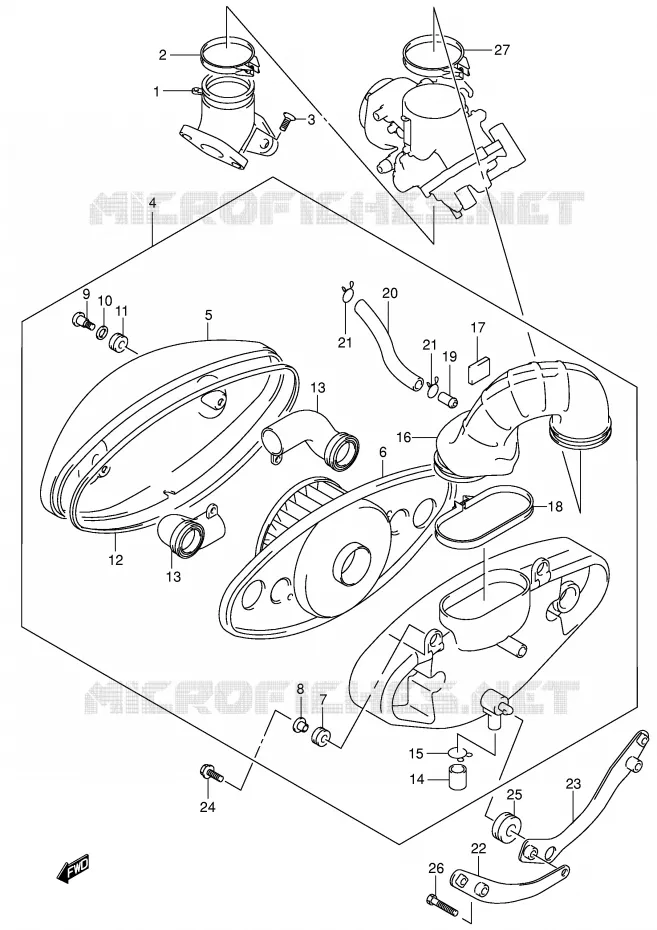

FILTRE A AIR (MODELE K1 / K2 / K3 / K4) POUR SUZUKI VOLUSIA 800 2005

FILTRE A AIR (MODELE K5)

(1) 13101-41F00-000

PIPE D'ADMISSION

(2) 09402-52208-000

CLAMP

(3) 09120-06008-000

BOLT AN400/K3
SCREW

(4) 13700-41F01-000

FILTRE A AIR
CLEANER ASSY, AIR

(5) 13741-41F00-000

COUVERCLE
CAP, AIR CLEANER

(6) 13780-41F00-000

FILTRE AIR
FILTER ASSY

(7) 09320-09016-000

CUSHION

(8) 13812-29C50-000

ENTRETOISE
ENBOUT

(9) 09139-06126-000

SCREW, BRACE
SCREW

(10) 13833-41F00-000

RONDELLE
WASHER

(11) 13747-41F00-000

CAOUTCHOUC
CUSHION

(12) 13746-41F00-000

JOINT
WASHER

(13) 13891-41F00-000

RACCORD C/C

(13) 13891-41F00-000

RACCORD C/C

(14) 13859-41B10-000

BOUCHON
SCREW

(15) 09401-14301-000

COLLIER
NUT

(16) 13881-41F00-000

RACCORD C/C
TUBE, OUTLET

(17) 13842-41F00-000

CAOUTCHOUC
CUSHION

(18) 13826-41F00-000

COLLIER
CLAMP

(19) 13858-41F00-000

RACCORD

(20) 13853-41F01-000

DURIT
TUBE ASSY,BREATHER

(21) 09401-14301-000

COLLIER
NUT

(21) 09401-14301-000

COLLIER
NUT

(22) 13760-41F00-000

SUPPORT

(23) 13770-41F00-000

SUPPORT

(24) 09139-06063-000

SCREW
BOLT

(25) 09320-08513-000

CUSHION
CUSHION, AIR CLEANER

(26) 01500-0625B-000

VIS
BOLT, AIR CLEANER BRACKET

(27) 09402-66208-000

CLAMP

	Référence	Désignation	Qté
# 1	13101-41F00-000 1310141F00000 1310141F00000	PIPE D'ADMISSION	161,48 €
# 2	09402-52208-000 0940252208000 0940252208000	CLAMP	8,22 €
# 3	09120-06008-000 0912006008000 0912006008000	BOLT AN400/K3 SCREW	4,18 €
# 4	13700-41F00-000 1370041F00000	FILTRE A AIR CLEANER ASSY, AIR	Non disponible	0,00 €
# 5	13741-41F00-000 1374141F00000 1374141F00000	COUVERCLE CAP, AIR CLEANER	223,92 €
# 6	13780-41F00-000 1378041F00000 1378041F00000	FILTRE AIR FILTER ASSY	53,02 €
# 7	09320-09016-000 0932009016000 0932009016000	CUSHION	Non disponible	0,00 €
# 8	13812-29C50-000 1381229C50000 1381229C50000	ENTRETOISE ENBOUT	3,50 €
# 9	09139-06087-000 09139-06126-000 0913906087000	SCREW, BRACE SCREW	6,73 €
# 10	13833-41F00-000 1383341F00000 1383341F00000	RONDELLE WASHER	4,13 €
# 11	13747-41F00-000 1374741F00000 1374741F00000	CAOUTCHOUC CUSHION	4,13 €
# 12	13746-41F00-000 1374641F00000 1374641F00000	JOINT WASHER	13,93 €
# 13	13891-41F00-000 1389141F00000 1389141F00000	RACCORD C/C	19,64 €
# 14	13859-41B10-000 1385941B10000 1385941B10000	BOUCHON SCREW	10,31 €
# 15	09401-14301-000 0940114301000 0940114301000	COLLIER NUT	3,23 €
# 16	13881-41F00-000 1388141F00000 1388141F00000	RACCORD C/C TUBE, OUTLET	Non disponible	0,00 €
# 17	13842-41F00-000 1384241F00000 1384241F00000	CAOUTCHOUC CUSHION	5,52 €
# 18	13826-41F00-000 1382641F00000 1382641F00000	COLLIER CLAMP	21,13 €
# 19	13858-41F00-000 1385841F00000 1385841F00000	RACCORD	5,99 €
# 20	13853-41F00-000 13853-41F01-000 1385341F00000	DURIT TUBE ASSY, BREATHER	18,48 €
# 21	09401-14301-000 0940114301000 0940114301000	COLLIER NUT	3,23 €
# 22	13760-41F00-000 1376041F00000 1376041F00000	SUPPORT	18,10 €
# 23	13770-41F00-000 1377041F00000 1377041F00000	SUPPORT	24,05 €
# 24	09139-06063-000 0913906063000 0913906063000	SCREW BOLT	5,17 €
# 25	09320-08018-000 0932008018000	CUSHION CUSHION, AIR CLEANER	Non disponible	0,00 €
# 26	01500-06253-000 01500-0625B-000 0150006253000	VIS BOLT, AIR CLEANER BRACKET	3,32 €
# 27	09402-66208-000 0940266208000 0940266208000	CLAMP	8,98 €
